§ 33. НАГЕЛЬНЫЕ СОЕДИНЕНИЯ ЭЛЕМЕНТОВ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ

Общие сведения. Нагелями называются вкладыши, препятствующие взаимному сдвигу соединяемых элементов и работающие в основном на изгиб. По форме нагели бывают цилиндрическими и пластинчатыми. К цилиндрическим нагелям относятся: болты, штыри, гвозди и винты. К пластинчатым нагелям относятся дубовые пластинки (закладываемые r гнездо) и стальные пластинки (закладные и забивные).

Область применения нагелей: болты и штыри — в стыках элементов для сплачивания составных сжатых элементов, в узловых соединениях; гвозди — для сплачивания составных сжатых элементов из досок, реже — в узловых соединениях; пластинчатые нагели,— для сплачивания брусьев в составных балках; глухари и шурупы — в соединениях со стальными накладками.

В зависимости от вида деформации нагелей (относительно середины их длины) различают: симметричные соединения (рис. 59) и несимметричные (рис. 60). По числу плоскостей сдвига между соединяемыми

элементами соединения делятся на односрезные, двухсрезные и многосрезные. Здесь понятие «срез» не относится к характеру работы и разрушения нагеля, а означает только место пересечения им плоскости сдвига.

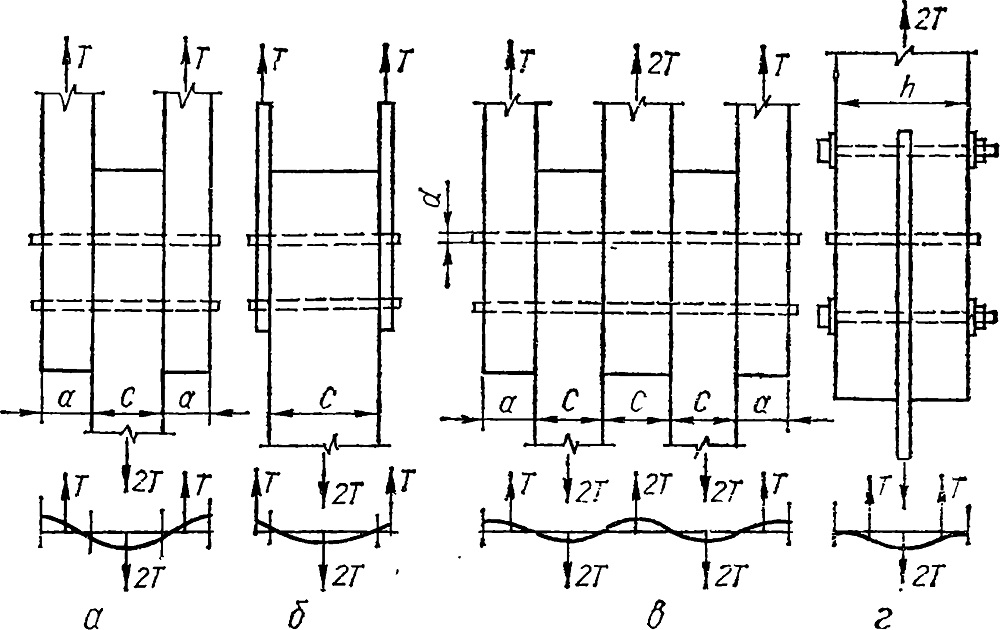

Рис. 59. Симметричные соединения на цилиндрических нагелях:
а — двухсрезное с боковыми деревянными накладками; б — двухсрезное с боковыми тонкими накладками; в — многосрезное (четырехсрезное); г — двухсрезное с листовым шарниром

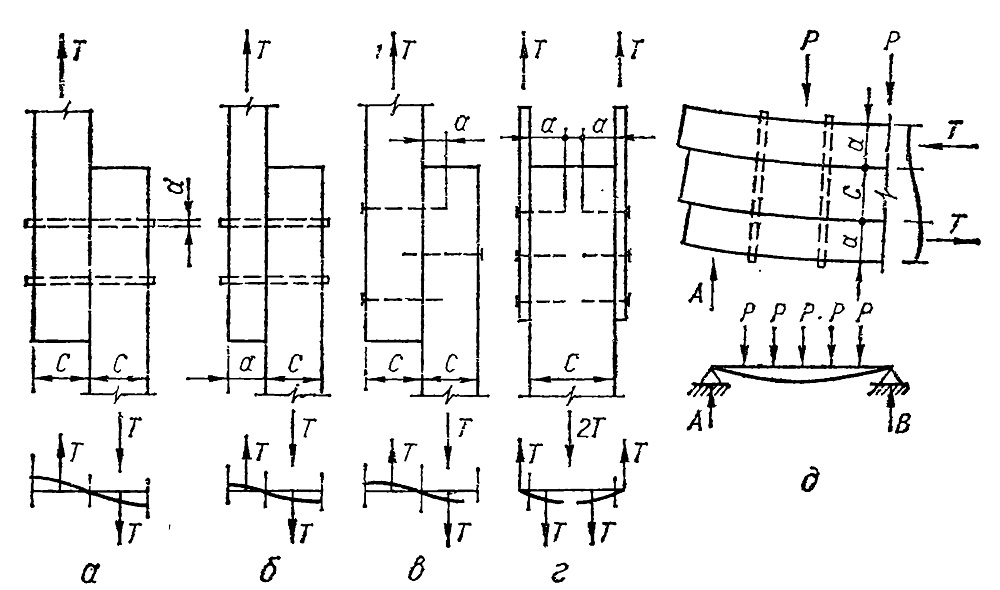

Рис. 60. Несимметричные соединения на цилиндрических нагелях:
а — односрезное при равных толщинах элементов; б — то же, при различных толщинах; в — односрезное на гвоздях; г — односрезное с накладками; д — двухсрезное в составной изгибаемой балке
