§ 32. КЛЕЕВЫЕ СОЕДИНЕНИЯ ЭЛЕМЕНТОВ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ
Общие сведения. Клеевые соединения деревянных конструкций должны
применяться и выполняться в соответствии с указаниями и рекомендациями
соответствующей главы СНиП 11-25-80 и Руководства по индустриальному
изготовлению деревянных клееных конструкций для строительства [3].
Клеевое соединение полностью обеспечивает монолитность соединения.
Применение клеевого соединения позволяет из маломерного пиломатериала
создавать конструкции больших размеров, различных форм сечения и
очертания. В клееных элементах больших сечений возможно рационально
размещать пиломатериалы различного качества по высоте поперечного
сечения в соответствии с напряженным состоянием элемента и требованиями
табл. 6 относительно категорий элементов конструкций. Этим достигается
повышенная прочность клееных элементов и их экономическая эффективность.
Многослойные клееные элементы обладают повышенной прочностью еще и
потому, что благодаря дробному распределению пороков древесины по
сечению элемента и по длине отрицательное влияние их на работу древесины
значительно понижается. Кроме того, недопустимые пороки
могут быть вырезаны из досок при компоновке
клееного пакета. Поскольку склеиванию подвергаются относительно тонкие,
хорошо просушенные доски, снижаются внутренние усушечные напряжения и
коробление и растрескивание элементов сводится к минимуму.
Клеевое соединение предназначено в основном для работы на сдвиг вдоль
клеевых швов. В отдельных случаях клеевые швы подвергаются работе на
растяжение перпендикулярно шву (на отрыв). Работа на отрыв понижает
прочность клеевых соединений, поэтому ее следует ограничивать.
При склеивании деревянные элементы соединяются без ослабления их
поперечного сечения. Сечениям может быть придана двутавровая, коробчатая
и другая, наиболее рациональная для работы элементов форма.
Перечисленные выше преимущества клеевых соединений и клееных элементов
дают основание считать клееные конструкции наиболее прогрессивной формой
деревянных конструкций заводского изготовления.
Для несущих конструкций используется древесина (пиломатериалы) и фанера,
а для ограждающих — древесина, фанера, листовой и волнистый
стеклопластик, асбестоцемент.
Для клееных конструкций применяются пиломатериалы хвойных пород согласно
ГОСТ 8486-66 «Пиломатериалы хвойных пород» с преимущественной поставкой
их в рассортированном виде. Применение пиломатериалов лиственных пород
допускается только по рекомендациям соответствующих технических условий.
Пиломатериалы должны иметь влажность во время изготовления и приемки
конструкций 8... 12% и удовлетворять требованиям ГОСТ 20850-75
«Конструкции деревянные клееные несущие. Общие технические требования».
Для изготовления прямолинейных элементов рекомендуется использовать
пиломатериалы толщиной не более 50 мм (до острожки). Для гнутоклееных
элементов толщина досок не должна превышать 1/150 радиуса изгиба и не
должна быть более 40 мм. Ширину досок необходимо согласовывать с
номинальной шириной клееного элемента с учетом суммарной величины
припусков на сушку и механическую обработку (острожку) по ширине,
которая принимается для пиломатериалов шириной, мм: от 80 до 100 — 10;
от 110 до 180 — 15; от 200 до 250 — 20. Склеиваемые поверхности должны
быть чисто остроганы непосредственно перед нанесением на них клея и
запрессовкой пакета, шероховатость поверхности должна быть не ниже 6-го
класса по ГОСТ 7016-75 «Древесина. Классы шероховатости и обозначения».
Для склеивания заготовок (досок или готовых блоков) по длине следует
применять зубчатые (преимущественно) или усовые клеевые соединения.
Применение усовых соединений усложняет процесс склеивания и увеличивает
расход материала. Размеры применяемых зубчатых соединений (ГОСТ
19414-79) даны в табл. 10.
Для склеивания по длине досок необходимо использовать соединения типов
1-32, 11-20 (для прямолинейных элементов из толстых и тонких досок
соответственно) и II-10 (для криволинейных элементов).
Для склеивания по всему сечению многослойных заготовочных блоков несущих конструкций используются соединения типов 1-50 и 1-32. Для склеивания по длине и ширине фанеры — соединения типов 11-10 и И-5.

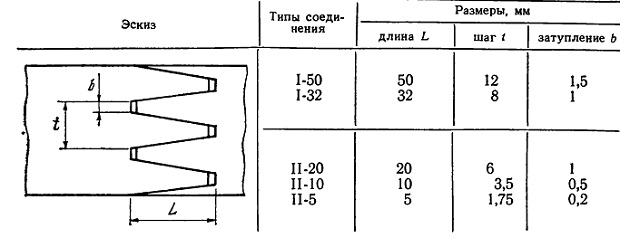

Таблица 10. Размеры основных зубчатых клеевых соединений
