Особыми видами отделки бумаги являются операции крепирования и
микрокрепирования, которые заключаются в изменении структуры бумаги с
приданием ее поверхности складок, заметных при крепировании и
малозаметных при микрокрепировании. При этом бумага приобретает
повышенное удлинение, при ее растяжении, т. е. способность растягиваться
под нагрузкой без разрыва.
Крепирование бумаги осуществляется либо на Янки-цилиндре сушильной части
бумагоделательной машины, либо на специальной машине с крепирующим
цилиндром. И в том и в другом случаях крепирование осуществляется
шабером, укрепленным на сушильном цилиндре и собирающим на влажной
бумаге складки, которые остаются на бумаге после ее высущивания.
Крепированную бумагу применяют в ОСНОВНОМ для декоративных и
санитарно-гигиенических целей, а также в качестве упаковочного
материала.
Бумагу микрокрепируют с помощью специальных устройств, монтируемых в

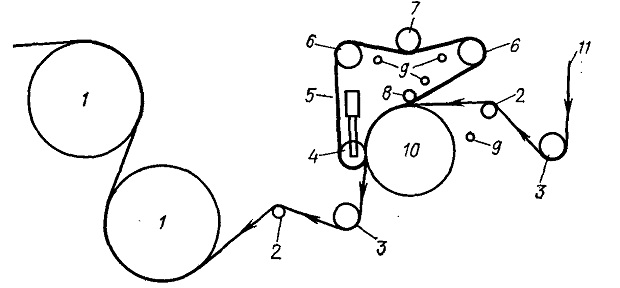

сушильной части бумагоделательной машины. Схема одного из таких
устройств (установка Клупак) представлена на рис. 84. Установка состоит
из толстого резинового
полотна 5, ведомого валиками 6, снабженного
правительным валиком 7, натяжным валиком 4 и прижимным валиком 8, а
также сушильного цилиндра 10 с хромированной поверхностью. Бумажное
полотно под резиновой лентой и при входе под прижимной валик
вытягивается и затем принудительно получает усадку, вследствие чего на
его поверхности образуется микрокреп, трудно различимый невооруженным
глазом. Описанное микрокрепирующее устройство успешно работает на
современных широких и быстроходных бумагоделательных машинах.
Другое микрокрепирующее устройство по своей конструкции напоминает
обычный двухвальный пресс бумагоделательной машины, верхний вал которого
покрыт толстым слоем износоустойчивой . термостойкой резины. Этот вал
прижимается к нижнему металлическому валу, обогреваемому паром и
вращающемуся с несколько большей скоростью относительно обрезиненного.
Двухвальное микрокрепирующее устройство устанавливается между сушильными
цилиндрами бумагоделательной машины в месте, где влажность бумажного
полотна составляет 30—35 %. Из-за различия скоростей вращения валов и
деформации поверхности обрезиненного вала на проходящей между валами
бумаге образуются микроскладки, обеспечивающие при растяжении бумаги ее
повышенное удлинение без разрыва.
Это свойство бумаги возможно больше удлиняться без
разрыва является весьма важным для многих видов бумаги. Часто обрывы
бумажного полотна при воздействии на него растягивающих усилий объясняют
недостаточно высоким показателем сопротивления бумаги разрыву. Между тем
в ряде случаев слабая бумага по сопротивлению разрыву, но обладающая
высокой степенью удлинения в практических условиях оказывается
лучшей (например, крепированная бумага для бинтов), чем более прочная на
разрыв, но менее растягивающаяся.
Особый интерес представляет микрокрепирование мешочной бумаги. Мешки из
бумаги, имеющей высокую растяжимость и сравнительно небольшой показатель
разрывного груза, практически оказываются прочнее, чем из бумаги с
большим разрывным грузом, но малой растяжимостью. Это объясняется тем,
что динамическая прочность бумаги, зависящая от ее способности
выдерживать нагрузку до разрыва при постоянном возрастании натяжения,
характеризуется площадью между осью абсцисс, на которой отложен
показатель относительного удлинения бумаги, и кривой зависимости
удлинения от нагрузки (на оси ординат отложен соответствующий разрывной
груз бумаги).

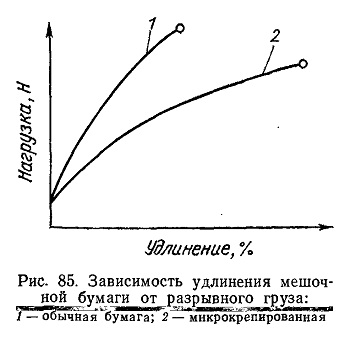

Микрокрепированная бумага (рис. 85) характеризуется большей площадью, а
следовательно, и большей динамической прочностью.
Применение микрокрепированной бумаги позволяет сократить число слоев в
многослойных мешках при сохранении их динамической прочности, что
обеспечивает существенную экономию бумаги. Метод микрокрепирования можно
применять и при изготовлении других видов бумаги, для которых важным
является показатель относительного удлинения бумаги, например некоторых
марок бумаги-основы для парафинирования и битумирования,
бумаги-заменителя марки в корешках блоков книг и др.
У микрокрепированной бумаги с ростом величины показателя удлинения
бумаги без разрыва отмечается также повышенное сопротивление надрыву,
снижение жесткости и повышенная пластическая деформация.
Дополнительные сведения о микрокрепировании бумаги приведены в работе Е.
А. Кузнецова, Д. М. Фляте, М. А. Сушко-вой, В. И. Новикова «Технология и
оборудование для производства микрокрепированной бумаги.— М.: ВНИПИЭИлес-
пром, 1984. 40 с.
