ПОДГОТОВКА МОТОБЛОКА ФАВОРИТ К РАБОТЕ






Расконсервация мотоблока.

Для защиты деталей от коррозии мотоблок поступает в продажу законсервированным. Прежде чем приступить к эксплуатации мотоблока, его надо расконсервировать в следующем порядк

- удалите наружную консервационную смазку, которая легко удаляется с деталей, имеющих металлическое покрытие, ветошью, смоченной в бензине, с последующей протиркой насухо.

Сборка мотоблока для культивирования.

Установите руль в удобное для Вас положение и закрепите с помощью рукояток 2 и 4 (См. Рис. 3), сборку роторов и установку их на вал редуктора производите согласно Рис. 4, 5, 6, 7.

В первую очередь собираются роторы с короткой втулкой 9 Рис. 4.

ВНИМАНИЕ! Обратите внимание на чередование правых 1 и левых 2 ножей на одном роторе (См. Рис. 5 и 6).





Ножи крепятся к втулке ротора с помощью болтов 3, шайб 4, 6 и гаек 5, как показано на Рис. 5 и 6 таким образом, чтобы режущие кромки ножей входили в землю при движении мотоблока вперед.

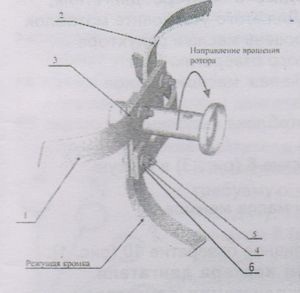

Рис. 5.

1 - нож левый; 2 - нож правый; 3 - болт М8; 4 - шайба пружинная; 5 - гайка М8; 6 - шайба 8.

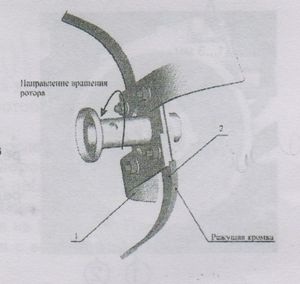

Рис. 6. Ротор правый.
1 – нож правый; 2 – нож левый.




После сборки роторов необходимо установить их на вал редуктора, вставить в отверстие оси, зафиксировать шплинтами (Рис. 7). При правильной сборке роторов левого и правого Рис. 5 и 6 зазор между концами внутренних ножей и корпусом рамы должен быть не менее 5 мм.

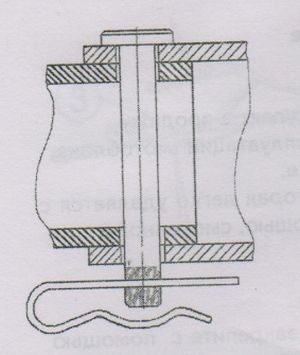

Рис. 7. Крепление собранных роторов на вал редуктора мотоблока.





Аналогично собираются роторы с длинными втулками 11 (Рис. 4) и устанавливаются, как показано на Рис. 4. Роторы между собой и диски роторов собираются с использованием осей. Диски роторов 12 (Рис. 4) устанавливаются на мотоблок при проведении обработки почвы между растениями.

Проверьте затяжку всех крепежных соединений, ослабленный крепеж затяните. Сцепку универсальную 7, державку сошника 5 и сошник 2 установите согласно (Рис. 4), закрепив их с помощью шкворней 1 и осей 6 и 4, зафиксировав шплинтами 3.

Контроль уровня масла в двигателе мотоблока.

Контроль уровня масла необходимо проводить в картере двигателя, редукторе двигателя и редукторе мотоблока. Для этого установите мотоблок на горизонтальную поверхность. Проверьте уровень масла в редукторе двигателя (Рис. 8), вывернув винт 1 контрольного отверстия. При необходимости долейте масло до его уровня через маслоналивное отверстие 4 (Рис. 10).

Для проверки уровня масла в редукторе мотоблока выполните следующее:

слейте масло через масло спускное отверстие 8 (Рис. 4) в чистую емкость;
измерьте количество слитого масла. Если масла меньше чем 1100 мл, добавьте;
залейте масло в редуктор через маслоналивное отверстие 10 (Рис. 2).
ВНИМАНИЕ! Контроль уровня масла и заправку маслом картера двигателя производить согласно руководству по эксплуатации двигателя мотоблока.

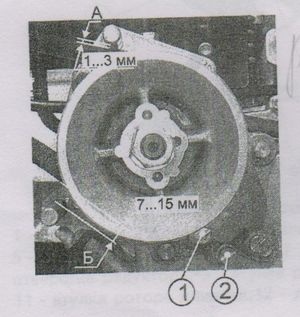

Рис. 8. Масло спускное и контрольное отверстие редуктора двигателя.
1 – винт контрольного отверстия редуктора двигателя; 2 – винт масло спускного отверстия редуктора двигателя.






Замена масла.

Замена масла в редукторе двигателя и редукторе мотоблока производится после первых 25 часов эксплуатации.

В дальнейшем замену масла в редукторе двигателя и редукторе мотоблока производить после каждых 250 часов работы.

Замену масла рекомендуется производить непосредственно после работы, т.е., когда масло еще теплое. Слив масла осуществляйте через масло спускное отверстие. Заливку свежего масла осуществляйте через маслоналивное отверстие.
