§ 4.5. Стенды для проверки и испытаний судового электрооборудования

Испытания генераторных агрегатов в швартовный период могут быть проведены при определенных условиях либо с помощью штатных электрических механизмов, либо с использованием в качестве нагрузки береговой сети. К достоинствам метода испытания с помощью штатных потребителей следует отнести полное совпадение переходных процессов с процессами, имеющими место в период эксплуатации генератора, простоту получения режимов сбросов и набросов нагрузки при помощи одновременного воздействия на коммутационную аппаратуру нескольких механизмов. Недостатки этого способа: увеличение общей продолжительности швартовных испытаний заказа; трудность получения номинального и перегрузочных режимов нагрузки при наличии двух генераторов (большинство судовых механизмов в период швартовных испытаний может работать только в режиме холостого хода).

Один из перспективных методов нагрузки генераторов при их испытаниях в швартовный период — использование береговой сети.

На рис.4.10 приведена одна из возможных структурных схем системы, обеспечивающей параллельную работу судовых синхронных генераторов с заводской сетью во всех статических режимах испытания. Введение в регулятор возбуждения генератора обратной связи по отклонению полного тока должно обеспечить постоянство тока нагрузки генератора. Регулятор активной мощности, воздействуя на сервопривод первичного
двигателя, будет поддерживать постоянство активной мощности.

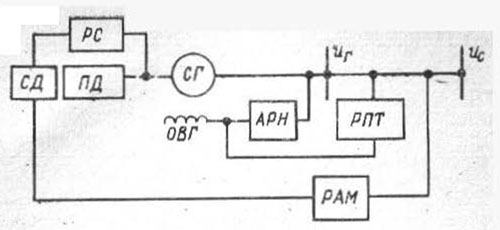

Рис. 4.10. Структурная схема системы, использующей в качестве нагрузки береговую сеть.
СГ — синхронный генератор; ОВГ — обмотка возбуждения генератора; АРН— автоматический регулятор напряжении; PC — регулятор скорости; СД серводвигатель; ПЛ — первичный двигатель; РПТ — регулятор полного тока; РЛМ — регулятор активной мощности; ыг— напряжение генератора; «(. — напряжение сега.


Стенды для наладки и испытания судового электрооборудования позволяют организовать предшвартовную проверку и испытания широкой номенклатуры электрооборудования, аппаратов и приборов. Кроме того, наличие стендов дает возможность осуществлять посхемную комплектацию электрооборудования, входной контроль его, хранение и подготовку к установке на судно.

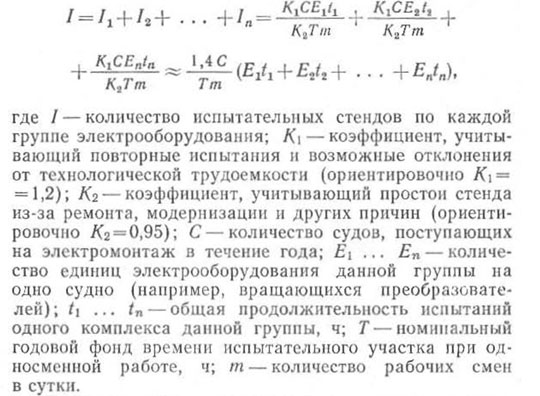

Количество испытательных мест по всем группам электрооборудования может быть найдено по выражению

Проектирование испытательных стендов следует вести с учетом универсальности стендового оборудования и возможности его модернизации без существенных капитальных затрат. В первую очередь это относится к устройству полов, кабельных трасс, фундаментов, размещению оборудования, а также энергетическому обеспечению.
