§ 4.5. Стенды для проверки и испытаний судового электрооборудования





Типовой ряд нагрузочных устройств обеспечивает проведение испытаний генераторов постоянного и переменного тока частотой 50 Гц, мощностью от 200 до 3000 кВт и преобразователей с частотой 50 и 400 Гц, мощностью от 8 до 500 кВт. Устройства обеспечивают длительную нагрузку 50, 100, 110%, а также набросы 0—50%, 0—100% и сбросы 50—0%, 100—0% номинальной мощности генераторов и преобразователей. Структурная схема типового нагрузочного устройства приведена на рис. 4.8. Каждое нагрузочное устройство набирают из типовых ступеней активной АС и реактивной Р (для источников переменного тока) мощности и щитов коммутации и управления ЩУ. Управление устройством осуществляется с пульта дистанционного управления ПДУ.

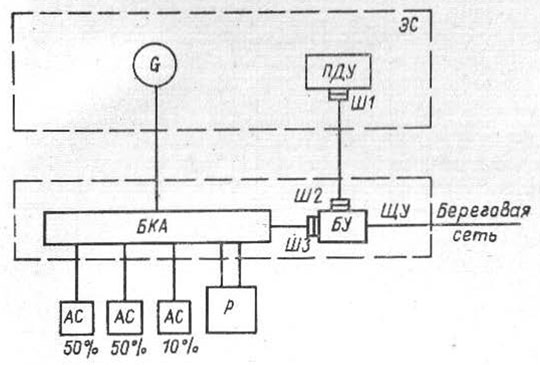

Рис. 4.8. Структурная схема типового нагрузочного устройства.
ЭС — электростанция; ЛС — ступени активной нагрузки. Р — ступени реактивной нагрузки; ЩУ — щит управления; БКА — блок коммутационной аппаратуры; СУ —блок управления; ИДУ — пульт дистанционного управления; Ш1, Ш2. ШЗ — штепсельные разъемы.






В качестве нагрузочных элементов типовых ступеней применены: для ступеней 3 кВт — сопротивления типа ПЭ; для ступеней б и 15 кВт — нагревательные элементы типа 'ГЭН; для ступеней 50 и 150 кВт — трубчатые нагреватели серии МВ; для ступеней 500 н 1000 кВт — трубы из высокоомных сплавов. Для точной установки мощности на ступенях 3, 6 и 15 кВт используются реостаты.

В нагрузочных устройствах с водяным охлаждением предусмотрена защита от снижения расхода воды ниже допустимого.

Шкала мощностей типовых реактивных ступеней определяется реактивной мощностью, необходимой для получения cos<f) = 0,8 при 50, 100 и 110%-ной нагрузке машин: 8—40 кВт, 30—150 кВт, 100—500 кВт, 150— 750 кВт и 500—200 кВт. Каждая ступень состоит из трех однофазных дросселей насыщения с подмагничиванием


постоянным током. При включении по трехфазной схеме дроссели соединяют в звезду, а при однофазной — параллельно. Переключение напряжения с 115 до 230 В осуществляется переключением обмоток переменного тока с параллельного на последовательное соединение. При переходе на напряжение 133 В обмотки переменного тока включают так же, как и на 115 В, но ток подмагничивания при этом должен быть изменен.


В ступенях реактивной нагрузки установлены промежуточные магнитные усилители с выпрямителями, предназначенные для управления током подмагничнвания дросселей.
