РАЗБОРНАЯ ТУРИСТСКАЯ БАЙДАРКА



В них ввертываются 45—60-миллиметровые шурупы. Шляпки шурупов спиливают, и шурупы выступают из торцов бимсов на 15 мм. В привальных брусьях просверливают отверстия для торчащих концов шурупов. У отверстий этих крепится оковка.

Мидельвейсы, носовой и кормовой, крепятся с штевнями

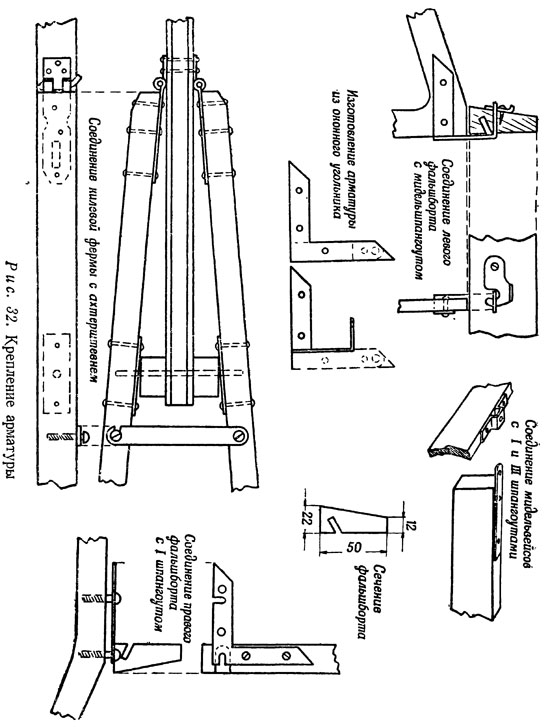

такой же арматурой, как и привальные брусья (накладки для замка). Другие концы мидельвейсов соединяются с 1 и 3 шпангоутами арматурой, изображенной на чертеже (рис. 32), и шплинтуются.

Мидельвейсы соединяются с бимсами при помощи бобышек 80x30X20 для носа и 50X30X20 для кормы. Из торцов бобышек (80 и 50) выходят штыри—спиленные шурупы. Для них в мидельвейсах и бимсах сверлят гнезда.

Контрфорсы соединяются с бимсами и штевнями такой же арматурой, как и мидельвейсы с шпангоутами, по согнутыми по месту под углом. Концы контрфорсов опиливаются по месту на ус. Назначение контрфорсов— разгрузить килевую ферму при ударах в штевень и передать нагрузку через бимс и мидельвейс на привальные брусья и фальшборты. Контрфорсы работают на сжатие.

Фальшборты крепятся на шпангоутах арматурой из угольников. В 1 и 3-й шпангоуты для арматуры фальшбортов ввинчиваются шурупы с круглой головкой длиной 30—35 мм. Так как шурупы ввинчиваются в торцевые части фанерных шпангоутов, то надо предупредить их расслаивание. Достигается это креплением металлической оковки на соответствующих местах шпангоутов. Шурупы ввинчивают не до конца. Оставляется расстояние между шпангоутом и головкой шурупа в 6 мм (см. рис. 32). Прорезь для крепления деки должна находиться с внутренней стороны фальшбортов.

Половинки фальшбортов соединяются между собой в центральной части арматурой из алюминия или оцинкованного железа и запираются крючком (см. рис. 31).

Для соединения с арматурой мидельшпангоута в фальшборте делается гнездо, и около него крепится крючок.

На носовых концах фальшбортов крепятся половинки форточных навесок с вынутыми из них осями. Другие половинки крепятся па волноломе. При сборке половинки навесок шплинтуются тонкой проволокой (см. рис. 30).
