§ 6. Соотношения главных размерений и коэффициенты, характеризующие форму корпуса судна

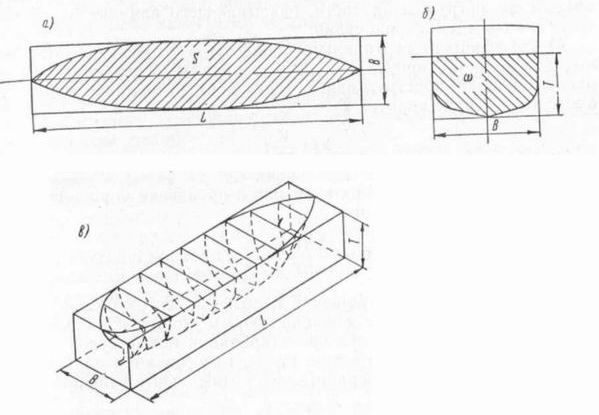

![]() б) коэффициент полноты мидель-шпангоута в -отношение площади погруженной части мидель-шпангоута w к площади описанного прямоугольника, построенного по расчетной ширине В и осадке корпуса Т (рис. 8, б) ![]() ![]() Рис. 8. Коэффициенты полноты подводной части корпуса судна: а – ватерлинии; б – мидель-шпангоута; в – водоизмещения. в) коэффициент полноты водоизмещения В – отношение объема подводной части корпуса V к объему описанного параллелепипеда, построенного на расчетной длине L, ширине В и осадке корпуса Т (рис. 8, в) ![]() Кроме трех приведенных основных и независимых коэффициентов а В и б, применяют два коэффициента ф и y), являющихся производными от первых и связанных с ними следующими соотношениями: г) коэффициент продольной полноты ф – отношение объема подводной части судна V к объему призмы с основанием, равным площади погруженной части мидель-шпагноута w, и высотой, равной длине корпуса L, ![]() Подставляя вместо о и V их значения, после упрощения получим зависимость этого коэффициента общей полноты и полноты мидель-шпангоута ![]() Коэффициент ф выражает распределение по длине корпуса объема его погруженной части, оказывающего влияние на сопротивление воды движению судна; д) коэффициент вертикальной полноты y – отношение объема подводной части корпуса V к объему призмы, основание которой равно площади конструктивной (грузовой) ватерлинии судна S, а высота- осадке корпуса Т ![]() подставляя вместо S и V их значение и произведя упрощение, получим зависимость y от 8 и а ![]() Значение всех этих отношений и коэффициентов позволяет установить закономерность влияния формы корпуса на качество судна и использовать их при проектировании новых судов. Для каждого основного типа судна, на основании долголетней практики судостроения, выработались оптимальные величины этих показателей.
