§ 7. Шероховатость поверхности обработки деталей из древесины

Качество поверхности деталей из древесины и древесных материалов влияет на их технологические и эксплуатационные свойства: величину припуска, прочность склеивания, качество облицовывания и отделки. Качество поверхности определяется шероховатостью поверхности, т. е. степенью ее гладкости.

По данным проф. Б. М. Буглая, обработанная поверхность детали из древесины и древесных материалов может иметь: макронеровности, являющиеся следствием упругих деформаций деталей при обработке, дефектов базирования, геометрической неточности станков, коробления при сушке и разбухании и т д.;

структурные неровности в виде углублений и канавок, представляющие собой вскрытие полости клеток древесины. Величина и размеры углублений и канавок зависят от размеров и строения древесины и положения ее среза. Это также неровности поверхности плит и деталей, спрессованных из древесных частиц со связующим или без него, обусловленные формой, размерами и расположением этих частиц на поверхности;
неровности обработки или следы режущего инструмента в виде гребешков и канавок, предопределяемые геометрической формой режущего инструмента;

волнистость, зависящую от кинематики процесса резания при цилиндрическом фрезеровании;

неровности упругого восстановления, вызываемые различием плотности разных зон древесины. Эти неровности образуются в результате неодинаковой величины упругого восстановления после обработки режущим инструментом верхнего слоя древесины;

неровности разрушения как результат возникновения в поверхностном слое напряжений, превышающих прочность материала н вызывающих разделение древесины в произвольных направлениях;

ворсистость и мшистость, связанные с волокнистым строением древесины.

Однако в понятие шероховатости поверхности не включаются макронеровности и структурные неровности древесины (не зависящие от способов п режимов обработки).

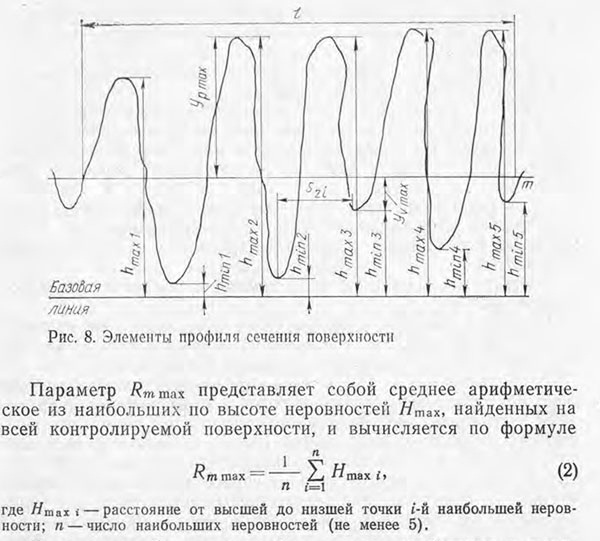

В соответствии с ГОСТ 7016—82 «Древесина. Параметры шероховатости поверхности» шероховатость поверхности древесины и древесных материалов характеризуется числовыми значениями параметров неровностей (рисок, неровностей разрушения, упругого восстановления, волнистости, а также структурных неровностей поверхности плит, спрессованных из древесных частиц) и наличием или отсутствием ворсистости и мшистости на обработанных поверхностях. На рис. 8 показан профиль нормального сечения шероховатостей поверхности. Этот профиль характеризуется разными понятиями.

Базовая линия — линия, проведенная определенным образом относительно профиля для получения его оценок.

Базовая длина — длина I базовой линии, используемая для количественных оценок основных характеристик профиля сечения поверхности; средняя линия профиля т — линия, делящая профиль таким образом, что площади выступов и впадин профиля относительно этой линии равны.

Шаг неровностей профиля по впадинам Sz — длина отрезка средней линии между проекциями па нее двух экстремальных точек соседних впадин профиля.

Наибольшая высота неровностей профиля — расстояние между линией выступов и линией впадин в пределах базовой длины /. Среднее арифметическое из наибольших отдельных расстояний от вершины выступа до дна впадины нрофиля поверхности Rm max- Высота неровностей по десяти точкам профиля в пределах базовой длины Rz. Среднее арифметическое абсолютных отклонений профиля Ra. В качестве критерия нормирования шероховатости поверхности используется одна из четырех характеристик — Rmmах, Rm, Rz, Ra- Вспомогательным параметром с Rz или Ra может быть S;.


Параметром Rmmах могут быть заданы требования к шероховатости поверхности после различной обработки, однако контроль с помощью этого параметра удобен только в случаях, если неровности поверхности существенно отличаются друг от друга по величине. Этот параметр особенно удобен для нормирования шероховатости и контроля поверхностей, на которых господствующими являются неровности разрушения (рамное пиление, строгание шпона и др.).

Высота максимальных неровностей Rm имеет значение для многих процессов обработки древесины. С глубиной неровностей связана прочность склеивания, величина втягивания облицовочных материалов. Численное значение Rm определяется по формуле

Величину Rm можно рассматривать как одну из слагаемых общей величины операционного припуска на обработку по толщине и ширине заготовок из пиломатериалов.

Параметр Rm max малопригоден для нормирования и контроля поверхностей с малой шероховатостью, неровности которых трудноразличимы невооруженным глазом, а также поверхностей с неровностями, мало отличающимися друг от друга по размеру. Для таких поверхностей предпочтительнее параметр Rz или Ra. Оба параметра являются усредненными высотными характеристиками профиля некоторого участка рассматриваемой поверхности.

Параметр Rz — высоту неровностей профиля — определяют как среднее арифметическое из пяти наибольших неровностей, расположенных в пределах базовой длины профиля поверхности:
