Сборочные станочные линии (столярно-мебельное производство)

Сборочные станочные линии (столярно-мебельное производство)

Процесс сборки изделий из древесины в сравнении с другими стадиями технологического процесса автоматизирован менее всего, однако и здесь заметен значительный процесс. Так, для сборки мебельных изделий на крупных предприятиях применяют поточные линии, основой которых служат технологические конвейеры. Их форма, устройство и принцип действия зависят от конструкции изделия.

На технологическом конвейере пульсирующего действия осуществляется общая сборка шкафа для одежды (рис. 243). Транспортирующее средство конвейера — две параллельные цепи, рабочие ветки которых движутся на уровне пола. К цепям прикреплен ряд поперечных захватывающих брусков, при помощи которых собираемое изделие передвигается по конвейерной линии, что способствует выполнению операций на конвейере с любой стороны изделия. Для выполнения операций конвейер останавливается на некоторое время (в зависимости от заданного ритма) у каждого рабочего места. На конвейере предусмотрены запасные рабочие места на случай изменения конструкции изделия.

Через равлые промежутки времени в соответствии с установленным ритмом автоматически включается привод, и захваты конвейера перемещают изделие на одно рабочее место вперед. Привод включается автоматически при помощи специальных часов, которые одновременно показывают, сколько времени осталось для выполнения операций. Перед началом перемещения конвейера на одно рабочее место специальный звонок сигнализирует об окончании времени на выполнение операций. Для облегчения труда некоторые рабочие места конвейера оборудованы пневматическими подъемниками и опрокидывателями, которые ставят изделие в требуемое положение. Пневматические устройства имеют автоблокировку, предупреждающую перемещение конвейера, когда изделие не подготовлено для перемещений. На таком конвейере можно собирать только однотипные изделия.

Для сборки различных по конструкции изделий применяют дополнительные (комплектующие) конвейеры, на которых собирают все узлы и детали, крепят фурнитуру к каждому узлу и после этого собирают изделия из данного комплекта.

Вторая ветка комплектующего конвейера движется в одном направлении со сборочным конвейером. Этот конвейер размещен на полу и передвигает собранные шкафы по полу цеха. Изделия на этом конвейере собирают из деталей, размещенных в одной тележке-кассете, движущейся рядом с конвейером.

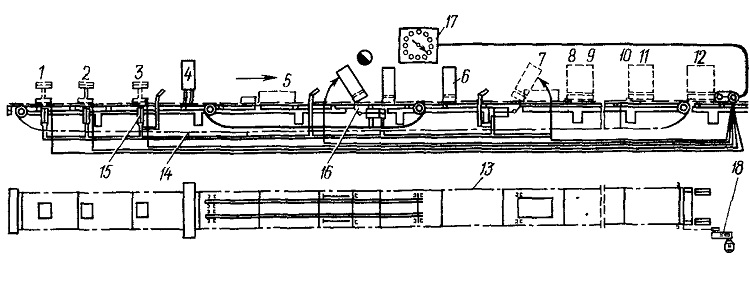

Рис. 243. Линия сборки шкафа для одежды:
1-12, рабочие места; 13 — конвейерные цепи; 14 — бруски; 15 — пневматические подъемники; 16 — пневмомеханизм для перекладывания изделий.; 17 — цикловой автомат с часами; 18 — привод конвейера

Контрольные вопросы

1. Значение и происхождение слова автоматизация.

2. Какие виды автоматизации вы знаете?

3. Объясните условия внедрения комплексной автоматизации и ее преимущества.

4. Назовите средства автоматизации и их основные элементы.

5. Что такое станочная линия?

6. Как делятся линии в зависимости от формы потока и вида связи? Производительность линий.

7. Что такое компоновка автоматических линий и как она осуществляется?

8. Какие автоматические линии для раскроя досок и плитных материалов вы знаете?

9. Какие станочные линии применяют для обработки брусковых деталей?

10. Какие автоматические линии применяют для изготовления оконных и дверных блоков?

11. Что такое силовые головки и где они применяются?

12. На каких автоматических линиях осуществляется калибрование щитов?

13. Какие автоматические линии применяют для облицовывания плоскостей щитов?

14. На каких автоматических линиях осуществляют повторную обработку щитов и облицовывание кромок?

15. Назовите автоматические линии для шлифования плоскостей и кромок.

16. Автоматические линии для отделки плоскостей щитов нитроцеллю-лозными лаками.

17. Какие автоматические линии применяются для отделки щитов полиэфирными лаками?

18. На каких автоматических линиях осуществляют отделку кромок?

19. Какие автоматические линии применяют для облагораживания лакокрасочных покрытий?

20. Из какого оборудования компонуются сборочные линии?
