Полирование поверхности на барабанных полировальных станках П1Б, П4Б и П8Б

 Эти станки применяют для полирования поверхности щитовых деталей. Они компактны, производительны и дешевы, так как полировальные барабаны собраны из отдельных- дисков. Каждый диск барабана состоит из трех гофрированных шайб, изготовленных из нескольких слоев тканевых полос.

Для полирования лакокрасочных покрытий применяют жидкие полировальные пасты № 290, в которых абразивным порошком является окись алюминия, или твердые в виде брикетов. Жидкие пасты наносят непосредственно на полируемые поверхности, а твердые устанавливают в специальные приспособления, имеющиеся на станках.

Однобарабанный полировальный станок П1Б (рис. 203) состоит из чугунной станины с пультом управления на фасадной стороне, дросселя регулирования скорости горизонтального перемещения каретки, рукояток перемещения каретки, рукоятки ручного управления, изменяющего направление хода каретки. Каретка — большой стол, на котором прижимными линейками закрепляют детали различной длины. На нижней стороне ка-ретки закреплена зубчатая рейка, сцепленная с шестерней механизма гидропривода каретки, над кареткой — чугунный корпус суппорта полировального барабана.

В корпусе суппорта размещен механизм осцилляции полировального барабана, снимающего риски и царапины с поверхности покрытия. Суппорт при помощи винта регулируется по высоте. Для полирования деталь закрепляют на каретке боковыми прижимами. После включения привода подачи каретка вместе с закрепленным щитом движется возвратно-поступательно, барабан вращается над поверхностью детали. Полировальную пасту наносят на поверхность щита кистью. Величину давления барабана на детали регулируют амперметром, установленным на станке. Это станок позиционного типа, и его обслуживает один рабочий.

Полировальный станок П4Б значительно производительнее станка П1Б. Он состоит из станины коробчатой формы (из двух секций, соединенных между собой). Привод четырех полировальных барабанов осуществляется от индивидуальных электродвигателей через клиноременную передачу, привод конвейера подачи — от электродвигателя через цепной вариатор и червячный редуктор. На каждой секции станины установлен узел прижимных роликов, смонтированных шарнирно и подпружиненных. Станок настраивают по толщине деталей маховичками.

Станок проходного типа, однако за один проход не всегда можно получить требуемое качество отделки, поэтому он состоит из двух унифицированных секций. Из секций можно компоновать полировальные станки с различным (кратным двум) числом барабанов. Четырехбарабанный полировальный станок П4Б базовый. Станки с другим числом барабанов — его модификации (П6Б, П8Б, П10Б).

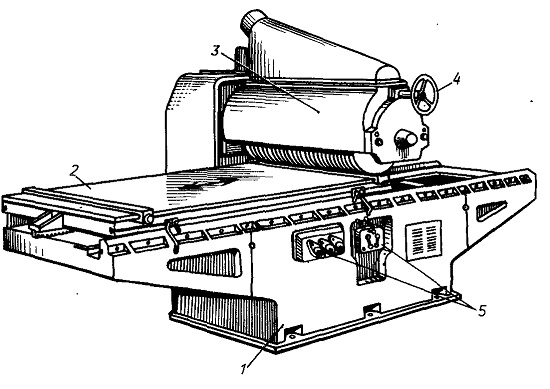

Рис. 203. Однобарабанный полировальный станок П1Б:
1 — станина; 2— подвижной стол; 3— кожух полировального барабана; 4 — маховичок Механизма подъема н опускания суппорта; 5 — пульт управления
