Настройка и эксплуатация дисковых шлифовальных станков по дереву - часть 1
Дисковые шлифовальные станки имеют ручную подачу и
предназначены для плоского шлифования ящиков, щитов, брусков (Шл2Д-2,
двухдисковый); шлифования деталей с плоскими, выпуклыми и вогнутыми
поверхностями (ШлДБ-3 с диском и бобиной, рис. 117).
В станке Шл2Д-2 два шлифовальных диска закреплены на отдельных валах,
вращающихся от индивидуальных электродвигателей через клиноременную
передачу. Обрабатываемые детали крепят на столах, расположенных около
каждого диска. Столы можно поворачивать под любым углом в секторах,
смонтированных на кронштейнах. На столах есть риски, указывающие
величину угла в градусах. Кроме того, на столе под заданным углом крепят
опорные линейки, к которым прижимают деталь при шлифовании.
На комбинированном станке ШлДБ-3 с диском и бобиной шлифуют детали
различной конфигурации. Бобина проходит через отверстие в столе, на
котором устанавливается обрабатываемая деталь. Кроме вращательного
движения, бобина имеет осевое колебание (осцилляцию), уменьшающее
углубления (риски) на шлифуемой поверхности. Бобина вращается
непосредственно от электродвигателя через муфту, придавая ей
вращательное и колебательное движения. Столы могут быть установлены под
любым углом к диску и бобине. Остальные узлы аналогичны узлам станка
Шл2Д-2. Станок ШлДБ-4 (рис. 118) имеет два диска и бобину.

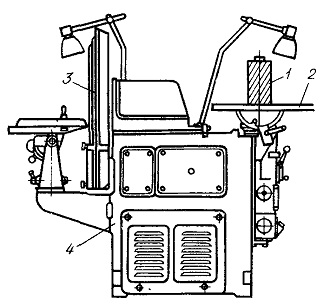

Рис. 117. Дисковый шлифовальный станок ШлДБ-3:
1 — бобина,; 2 — стол; 3 — диск; 4 — станина

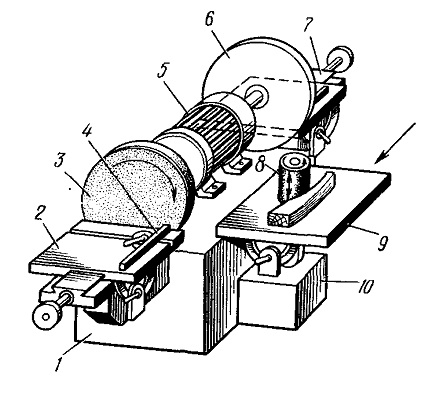

Рис. 118. Комбинированный шлифовальный станок с
двумя дисками и бобиной ШлДБ-4:
1 — станина; 2, 7, 9 — столы; 3, 6 — шлифовальные диски; 4 —
направляющая линейка; 5 — электродвигатель; 8 — бобина; 10 — кронштейн
