Ленточные шлифовальные станки




Ленточные шлифовальные станки предназначены для шлифования деталей и узлов щитовых и брусковых конструкций. Их применяют для обработки пластей щитов, облицованных строганым шпоном, а также для шлифования лакокрасочных покрытий. Ленточные шлифовальные станки могут быть с подвижным столом, с неподвижным, а также без стола — со свободной лентой.

Ленточный шлифовальный станок состоит из станины, имеющей две тумбы, где консольно закреплены два шкива. Ведущий шкив имеет эксгаустерный приемник, одновременно служащий защитным ограждением. Ведомый шкив снабжен винтовым механизмом для перемещения его в продольном направлении. Шлифование осуществляется бесконечной шлифовальной лентой, натянутой на шкивы. Между тумбами станины помещен рабочий стол, двигающийся по направляющим (поперек движения ленты) при помощи роликов (ШлПС-2, ШлПС-2М, ШлПС-4). В станке ШлНС-2 неподвижный стол размещен
горизонтально (рис. 112), а в станке ШлНСВ-2 стол и лента размещены вертикально. Между шкивами станков с подвижным столом размещен цилиндрический стержень, направляющий утюжок, которым шлифовальная шкурка прижимается к обрабатываемой поверхности.

Шлифовальные станки с подвижным столом применяют при изготовлении щитовых деталей и узлов различных конструкций.









У станка ШлПС-5 (рис. 113) перемещение стола и утюжка осуществляется вручную, а у ШлПС-4 и ШлПС-7 — при помощи механизмов. Станок ШлПС-4М имеет механизированную подачу стола, длинный секционный утюжок, смонтированный на балке, которая поднимается и опускается пневмоцилиндром двойного действия. Утюжок состоит из отдельных секций, каждая из которых может быть прижата к ленте вручную, что обеспечивает шлифование любого места обрабатываемой поверхности. При одновременном нажатии на все секции утюжка шлифуется вся поверхность щита. Стол передвигается при помощи пневмогидропривода, обеспечивающего бесступенчатое изменение скорости подачи стола с деталью.

Для шлифования плоских поверхностей щитовых деталей из древесины, а также полиэфирных покрытий начат выпуск ленточного станка ШлПС-9 (рис. 114) проходного типа с конвейерной подачей и протяжными утюжками. Две узкие шлифовальные ленты расположены перпендикулярно направлению подачи щитовых деталей. Круглые палки обрабатывают на шлифовальных станках ШлПФ-2 (рис. 115) с двумя ленточно-шлифовальными агрегатами, смонтированными на вращательном кольцевом роторе, в середину которого роликовым механизмом подается круглая деталь, охватываемая шлифовальными лентами.

Более совершенны и производительны широколенточные шлифовальные станки ШлКб, ШлК2 и ШлК8. Щиты в этих станках шлифуются при скорости подачи до 50 м/мин. Склеенная широкая лента надевается на барабаны диаметром 450 мм, между которыми размещена контактная плита-утюжок, прижимающая ленту к обрабатываемой поверхности. Для натяжения ленты применяют специальный ролик с автоматической настройкой, не допускающий отхождения ленты в сторону. Лента может быть размещена над деталью или под ней. Детали подаются конвейером или вальцами. Начат выпуск широколенточных шлифовальных станков 2ШлКН и 2ШлК.

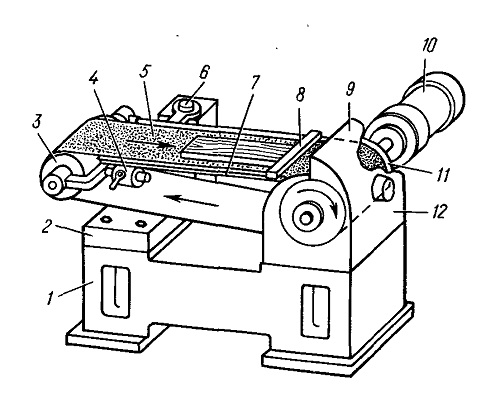

Рис. 112. Ленточный шлифовальный станок с неподвижным столом ШлНС-2: 1 — станина,; 2 — задняя бабка; 3, 11 — шкивы; 4 — направляющее устройство; 5 — шлифовальная лента; 6 — ось; 7 — стол;
8 — упорная линейка; 9 — ограждение-пылеприемник; 10 — электродвигатель; 12 — передняя бабка

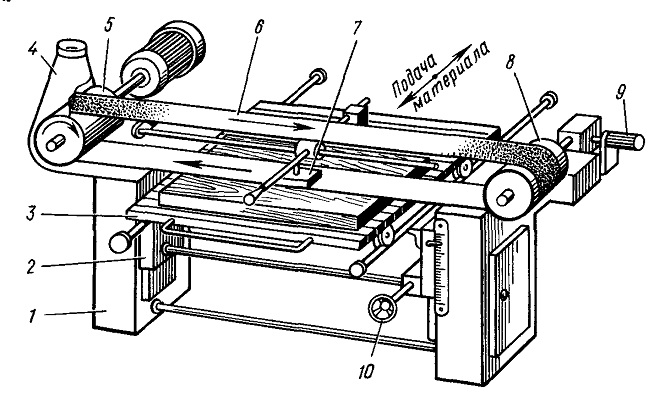

Рис. 113. Ленточный шлифовальный станок с подвижным столом ШлПС-5:
1 — тумба; 2 — суппорт; 3 — стол; 4 — ограждение-пылеприемник; 5 — приводной шкив; 6 — шлифовальная лента; 7 — утюжок; 8 — неприводной шкив;
9 — пиевмоцнлиндр,; 10 — маховичок

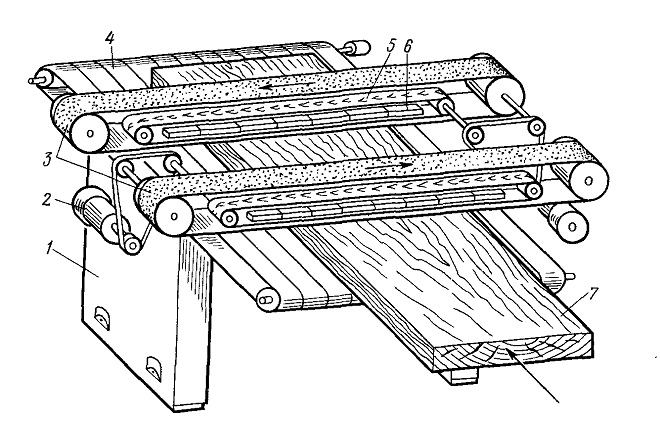

Рис. 114. Схема двухленточного шлифовального станка с конвейерной подачей ШлПС-9:
1 — станина; 2 — электродвигатель; 3 — шлифовальные ленты; 4— ленточный конвейер; 5 —опорная лента; 6 — контактная балка; 7 — деталь

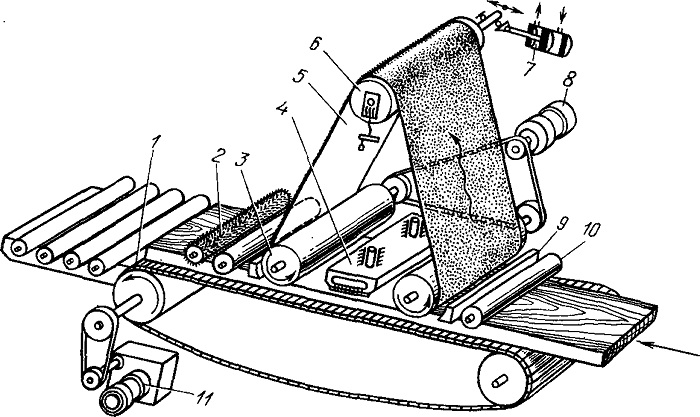

Рис. 115. Одиоагрегатный широколенточный шлифовальный станок с конвейерной подачей:
1—конвейерный механизм подачи; 2—щетка; 3 — барабан; 4 — утюжок; 5 — шлифовальная лента; 6 — ролик; 7 — пиевмоцилиндр; 8, 11— электродвигатели,; 9 — прижим; 10—прижимный ролик
