Подвижные полы кабин лифтов с раздвижными дверями
(рис. 51) изготовляют из стального листа толщиной не менее 4 мм. По
краям пол усилен стальными уголками.
Щит пола располагается на кронштейнах 5 (их четыре), которые шарнирно
соединены с рычагами и тягами 3. Ход пола (ход пола должен быть не более
6 мм) можно регулировать удлинением или укорачиванием тяг 3 при помощи
регулировочных муфт 2. В приподнятом положении пол удерживается силой
тяжести груза 15, укрепленного на рычаге 6. Как было сказано,
подвижные полы предназначаются для воздействия на подпольные

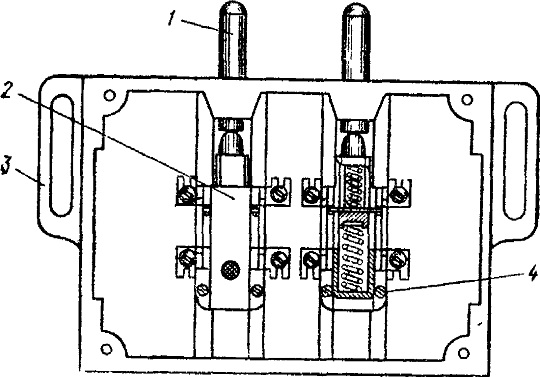

блок-контакты. На рис. 52 показаны подпольные блок-контакты, которые
устанавливаются на лифтах модели ЭМИЗ, В корпусе 3 закреплены два
блок-контакта типа ЛКБ-31. Корпус крепится к швеллеру нижней рамы
каркаса кабины.
Из четырех контактов (два з- и два-р-контакта) задействованы все.
р-контакты включены: один в цепь питания катушки реле РПК (см.
электросхемы лифтов модели ЭМИЗ и модели КМЗ-1958), другой — в цепь
общей шины кнопок приказа для исключения возможности поднявшемуся с пола
пассажиру нажатием кнопки приказа пустить кабину в ход, если пол поднят,
этот контакт разомкнут.
P-контакты включены, один параллельно контакту двери кабины для того,
чтобы можно было вызвать порожнюю кабину с открытыми створками, если пол
поднят (пассажира в кабине нет), этот контакт замкнут. Второй — в цепь
общей шины кнопок вызова. При отсутствии пассажира в кабине пол поднят и
этот контакт замкнут. Нажатием кнопки вызова можно вызвать порожнюю
кабину на нужный этаж.
На лифтах модели КМЗ-1958 назначение подпольных контактов такое же, что
и на лифтах модели ЭМИЗ. На лифтах с раздвижными дверями устанавливаются
блок-контакты типа ВПК-2010, в которых используются p-контакты в цепи
РПК.

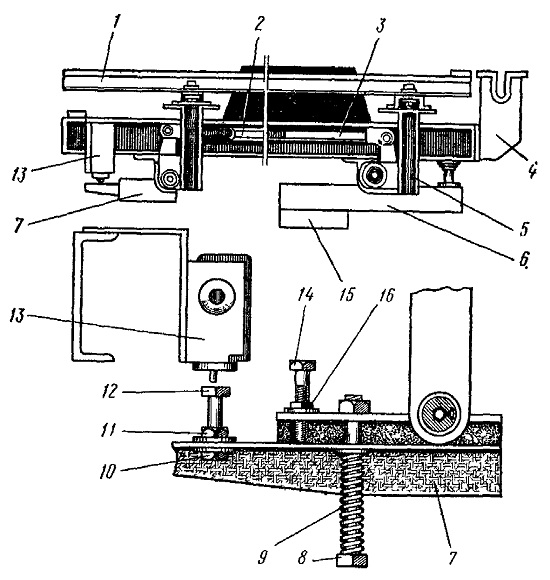

Рис. 51. Плавающий пол с грузовым возвратом
кабины лифта с раздвижными дверями:
1 — щит пола, 2 — регулировочная муфта, 3 — тяга; 4 — порог; 5 —
кронштейн; 6 —- рычаг, 7—нажимной рычаг, 8 — регулировочный болт; 9 —
пружина, 10, 11 — контргайки; 12 — регулировочный болт для регулировки
зазора между головкой болта и штоком блок контакта; 13—подпольные блок
контакты, 14 — регулировочный болт установки горизонтального положения
рычага 7; 15 — груз, 16 — контргайка
