Периодический технический осмотр

■ Основные сведения по проведению периодического технического осмотра

ОПАСНОСТЬ
Для проведения технического осмотра необходимо поместить электрическую цепную таль на пол или стенд.

После выполнения периодического технического осмотра необходимо провести проверку работоспособности и убедится в корректности работы электрической цепной тали.

При измерении напряжения одевайте диэлектрические перчатки.

При снятии электрических характеристик (например, сопротивление изоляции, за исключением измерения напряжения), отключайте электропитание.

Несоблюдение приведенных выше инструкций может привести к смерти или получению серьезных травм.

■ Основные сведения по эксплуатации двухскоростной модели с ЧРП
ОПАСНОСТЬ

• Не изменять параметры ЧРП.

При необходимости изменения параметров, свяжитесь с дистрибьютором или обратитесь в KITO.

• Не производить какие-либо работы по техническому обслуживанию и осмотру в течение 5 минут после отключения питания.

Необходимо дождаться разрядки конденсатора ЧРП.

• Не прикасаться к крышке контроллера, нагревающейся в ходе работы.

• Не прикасаться к крышке контроллера в течение 30 минут после прекращения работ.

• Пользуйтесь оригинальными запасными частями ЧРП.

К запасным частям для ЧРП KITO предъявляются особые технические требования. Пользуйтесь только оригинальными частями ЧРП.

• Не изменять соединительное устройство ЧРП.

Если по какой-либо причине проводы были отсоединены, подключите их в соответствии с электрической схемой на внутренней стороне крышке контроллера.

• Не проводить испытаний на электрическую прочность при подсоединенном ЧРП.

• Не отключать подачу энергии в работе.

Несоблюдение данных инструкций может привести к смерти или нанесению серьезных травм и повреждению ЧРП.
ПРИМЕЧАНИЕ

Одновременно с периодическим техническим осмотром необходимо провести ежедневный технический осмотр.
• Разберите электрическую цепную таль и убедитесь, что в ней отсутствуют поврежденные детали.

• В Приложении «Технические материалы» (стр. 120) приведена конструкция тали и наименование каждой детали.

Электрическая цепная таль (ER2)

Периодический технический осмотр

Верхний крюк, нижний крюк

Параметр

Метод проверки

Критерий

Критерий не выполнен

Количество

пусков

• Проверить

количество пусков по счетчику рабочих часов

• Количество пусков не должно превышать предельного значения для замены

Заменить верхний и нижний крюки

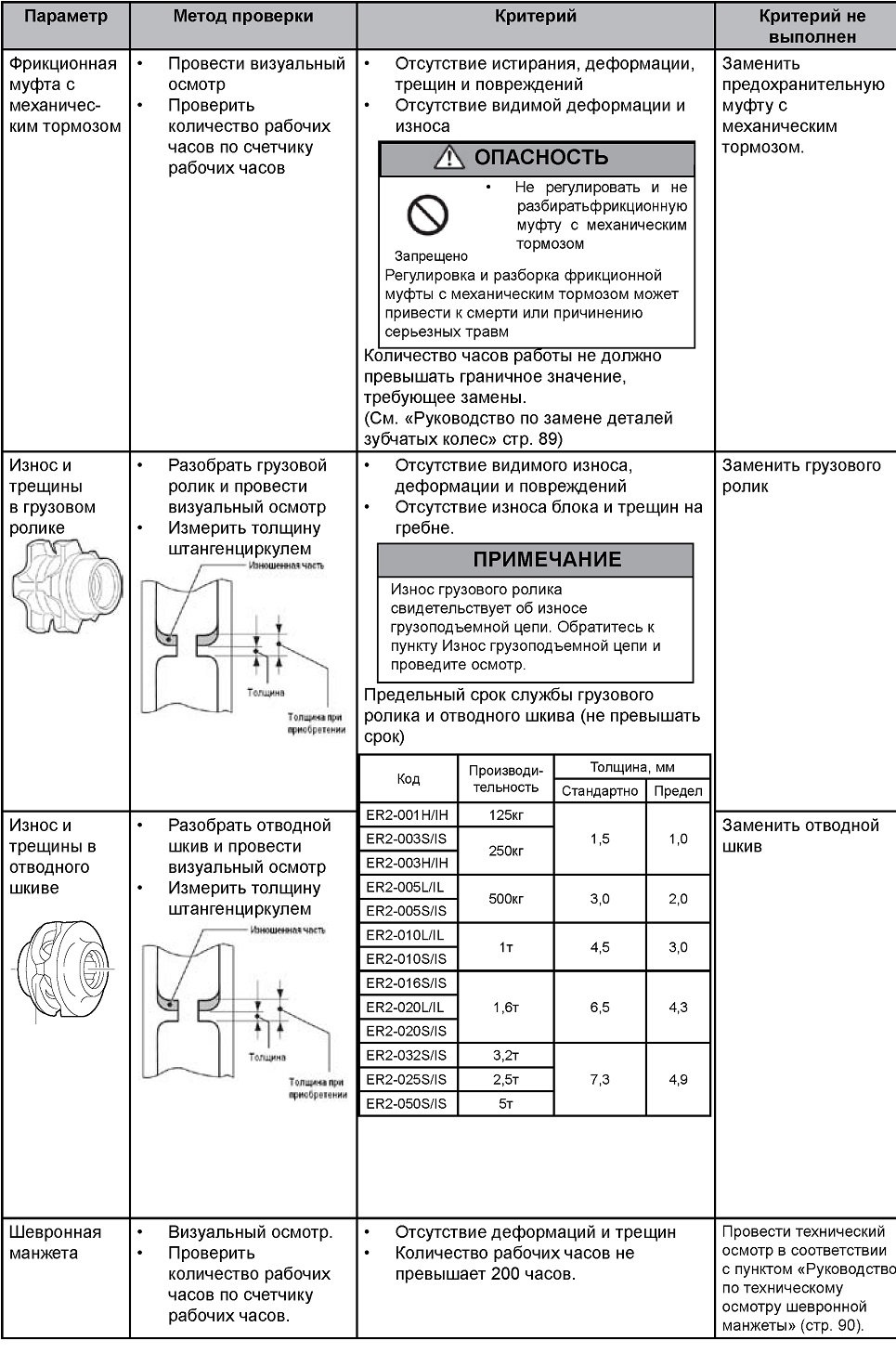

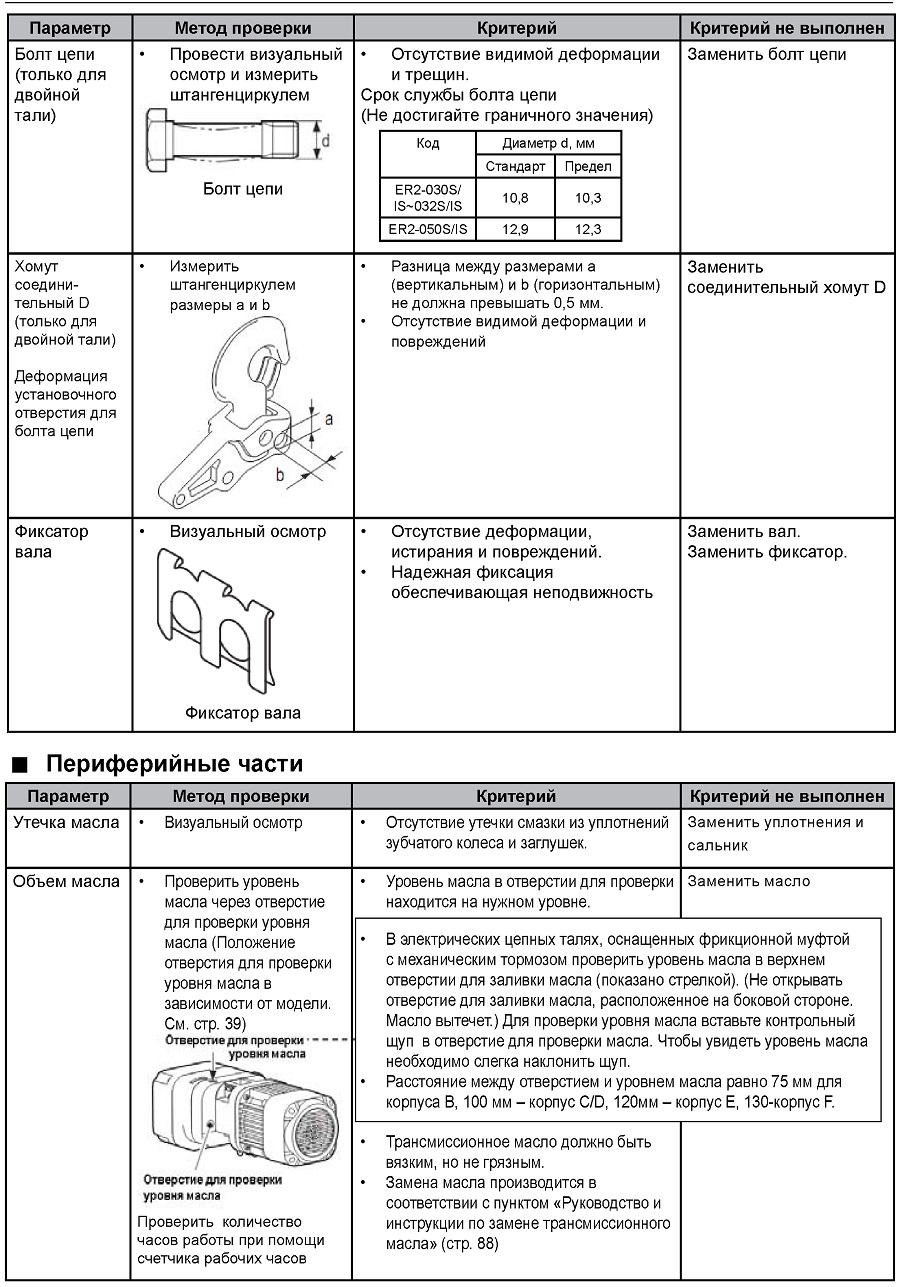

Периферийные части

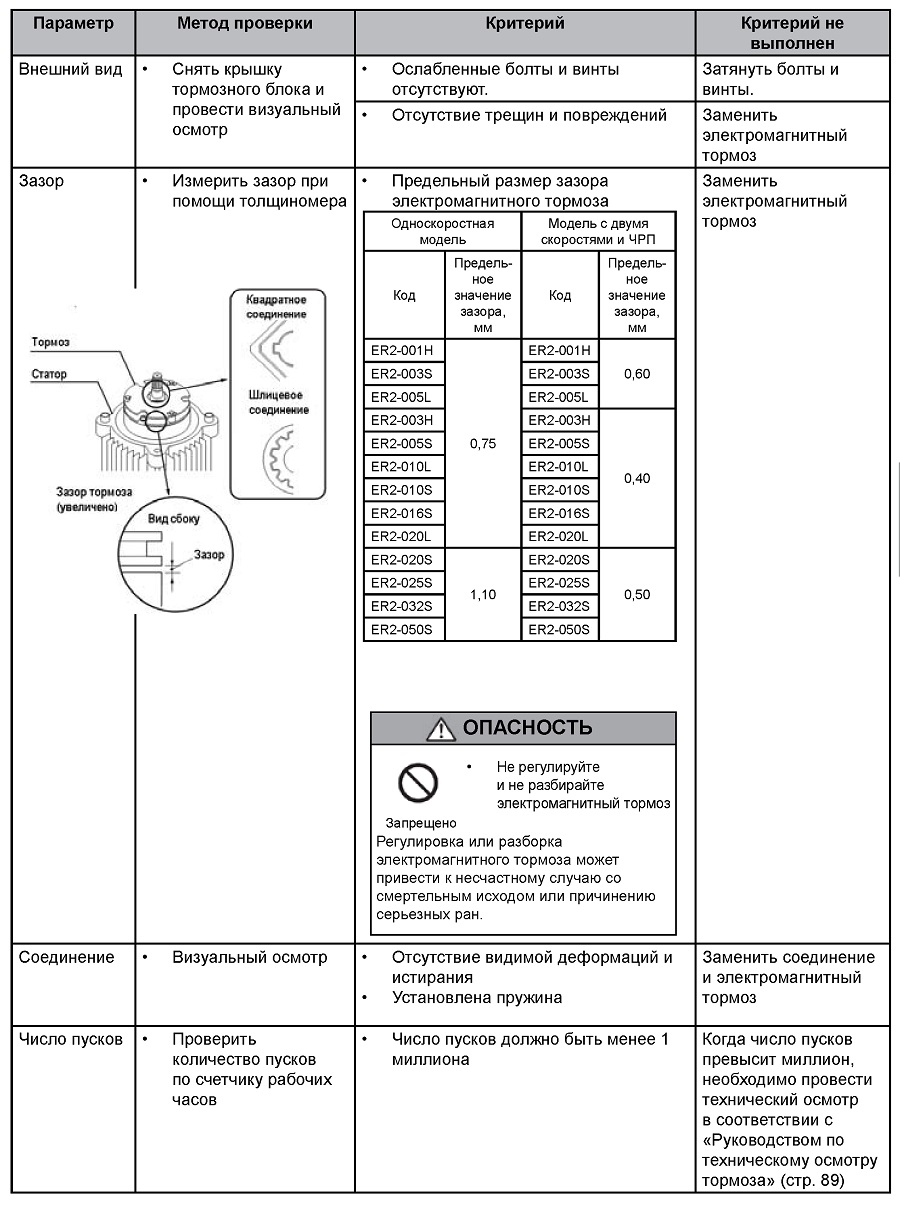

■ Электромагнитный тормоз

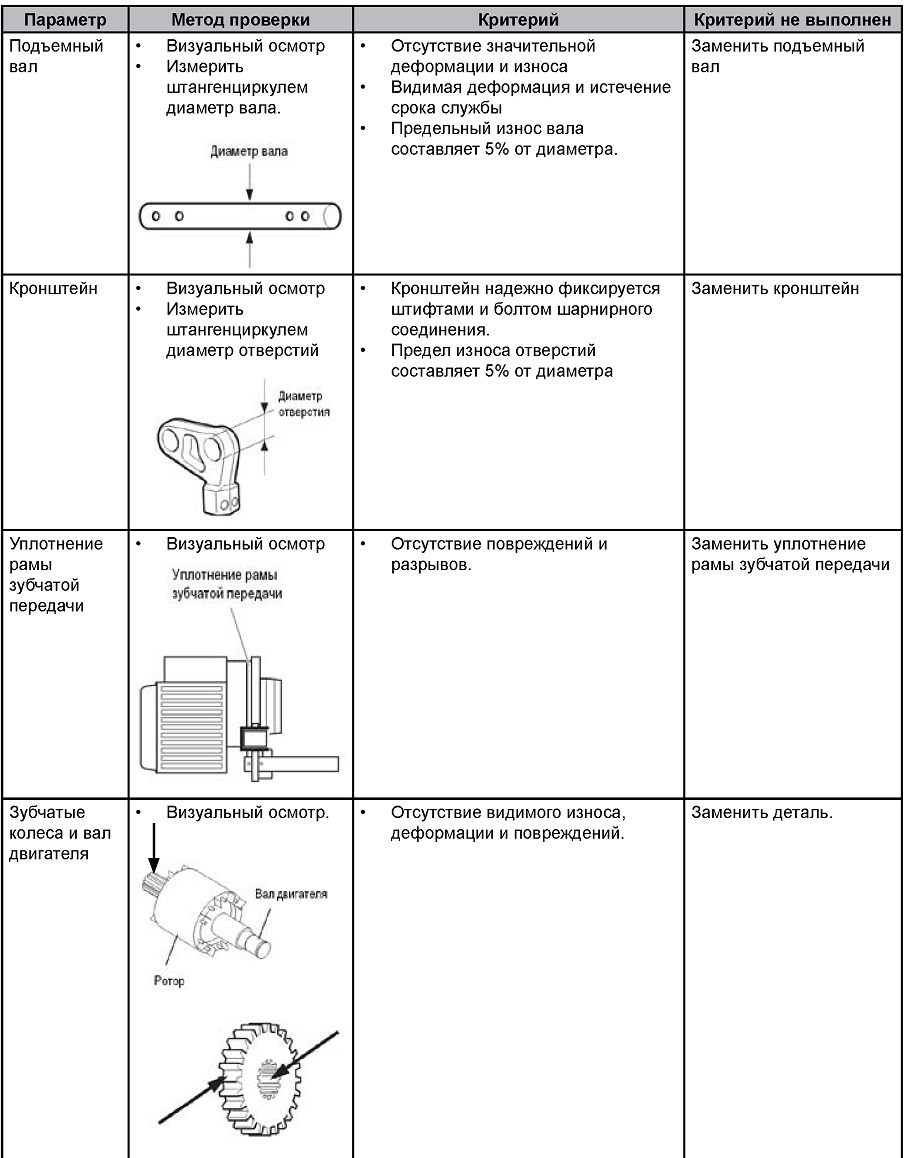

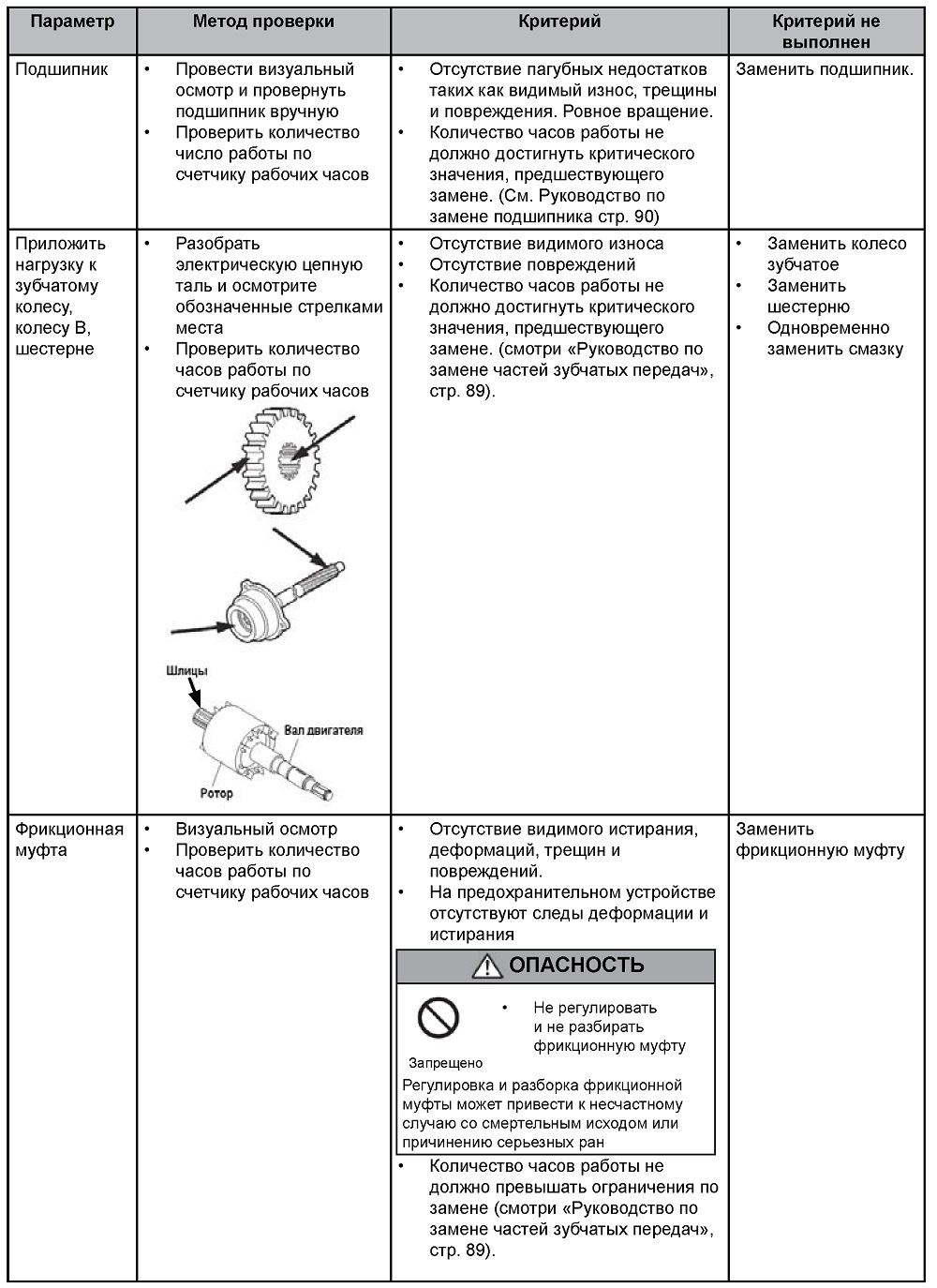

■ Привод

■ Электрическое оборудование

Параметр	Метод проверки	Критерий	Критерий не выполнен
Электрическая часть	• Снять крышку контроллера и провести визуальный осмотр электротехнической части. • Проверить количество рабочих часов по счетчику рабочих часов.	• Отсутствие поврежденных или обгоревших деталей • Отсутствие ослабленных болтов. Детали электротехнической части должны быть надежно установлены. • Количество часов работы не должно превышать граничное значение, требующее замены (стр. 89).	Заменить поврежденные или обгоревшие детали электротехнической части. Надежно установить детали электротехнической части. Заменить детали, исчерпавшие срок эксплуатации.
Электрическая проводка		• Электрическая проводка должны быть надежно подсоединена к деталям электротехнической части. • Наконечники должны быть надежно вставлены. • Отсутствие разрывов и обгоревших проводов.	Надежно подсоединить провода. Заменить электропроводку на новую в соответствии с Главой 3 Руководства по обнаружению и устранению поломок (стр. 92-95).
Наличие посторонних частиц		• Вода и инородные частицы отсутствуют	Удалить инородные частицы
ЧРП	• Проверить срок службы деталей (по счетчику рабочих часов)	• Срок службы электролитического конденсатора 3 000 часов (в зависимости от условий эксплуатации)	Заменить ЧРП

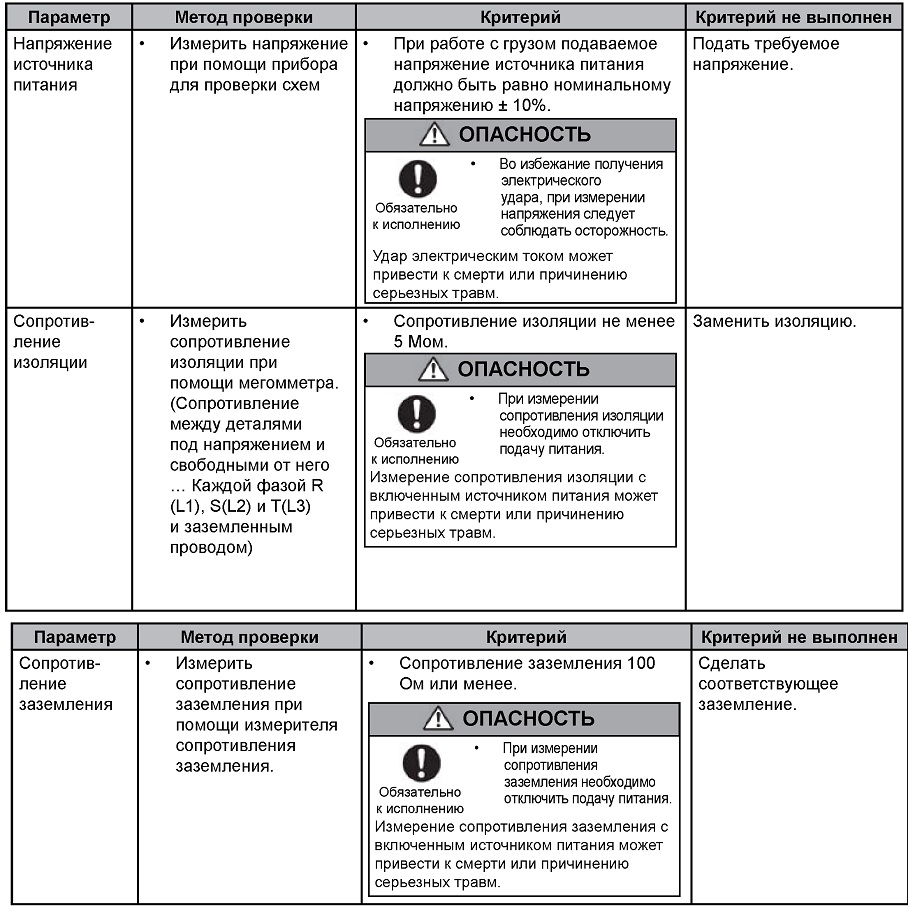

■ Измерение электрических характеристик

■ Функционирование

• После осмотра всех деталей проверить корректность работы.

Пренебрежение проверкой корректности работы может привести к смерти или причинению серьезных травм.

• Выполнить проверку производительности как описано ниже.

Параметр	Метод проверки	Критерий	Критерий не выполнен
Эксплуата ционная проверка	• Выполнить проверку производительности в соответствии с процедурой ежедневного технического осмотра (См. пункт «Ежедневный технический осмотр» (стр. 23))		Разобрать электрическую цепную таль и проверить правильность сборки и исправность составляющих.
		• После испытания на холостом выполнить проверку производительности. Проверка производительности без предварительного испытания на холостом ходу может привести к смерти или причинению серьезных травм.
		• См. «Ежедневный технический осмотр» (стр. 23)
Тормоз	• Запустить электрическую цепную таль под нагрузкой и остановить.	• При остановке тормоз должен незамедлительно сработать а двигатель прекратить работу. Вверх/вниз: дистанция торможения должна составлять не более 1% от расстояния проходимого за 1 минуту.	Разобрать тормоз, проверить правильность сборки и исправность составляющих.

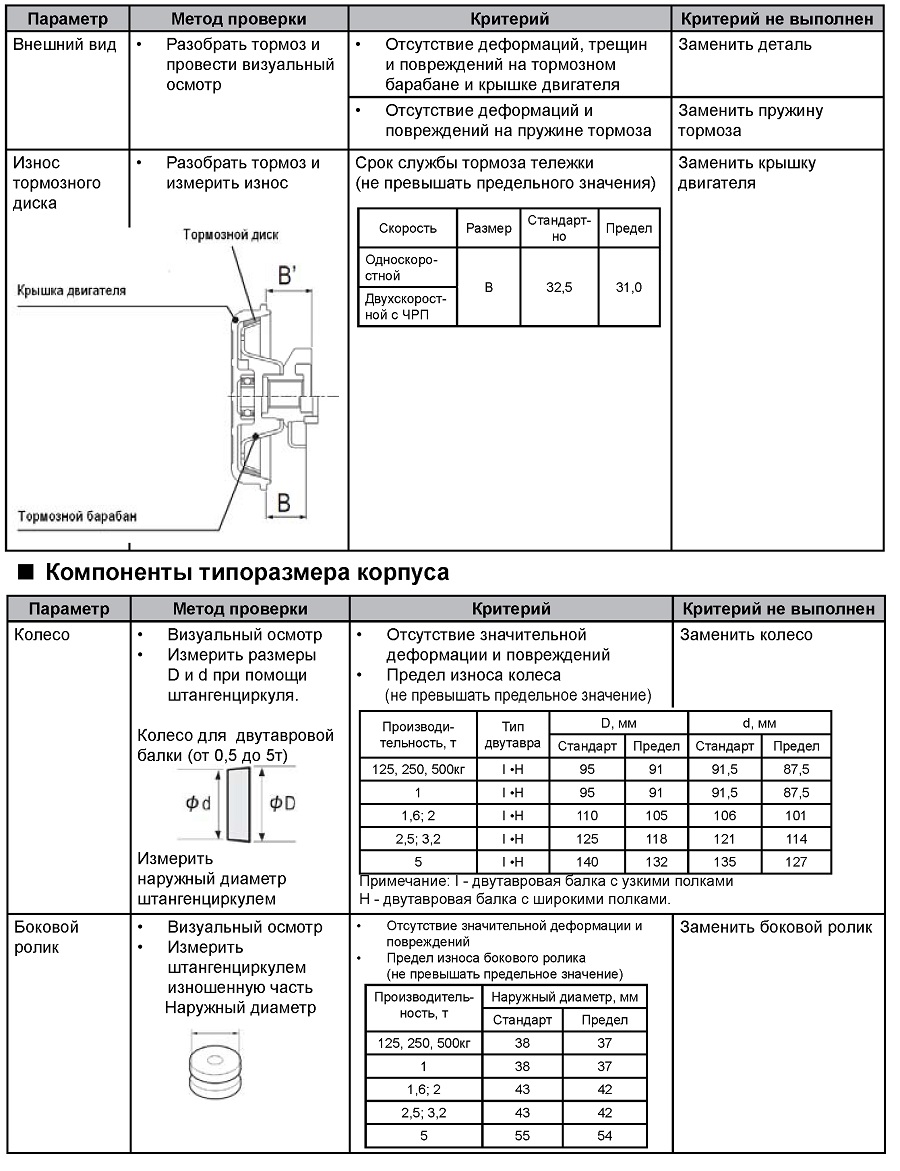

■Тележка с электрическим приводом(МР2) Периодический технический осмотр

■ Тормоз

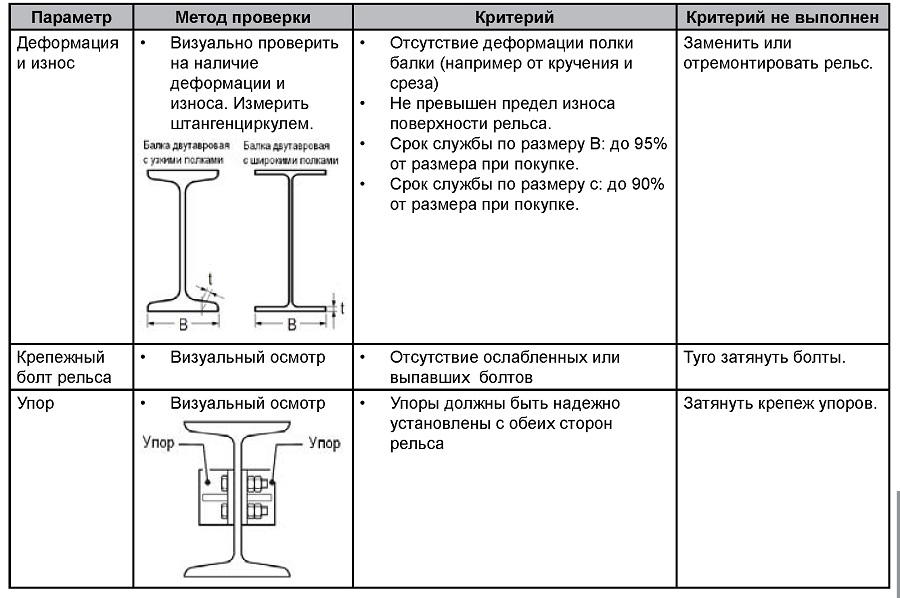

■ Рельс

• Передающий кабель

Параметр

Метод проверки

Критерий

Критерий не выполнен

Внешний вид

• Визуально проверить поверхность кабеля

• Отсутствие деформации и

повреждений кабеля. Надежность установки.

Заменить кабель.

• Электрическое оборудование и электрические характеристики

См. Периодический технический осмотр электрической цепной тали (стр. 80)

■ Функционирование

• После осмотра каждой детали, произвести эксплуатации на корректность функционирования.

Пренебрежение проведением проверки эксплуатации может привести к смерти или
появлению серьезных травм.
• Выполните следующую проверку производительности.

Параметр	Метод проверки	Критерий	Критерий не выполнен
Проверка эксплуата ции	• Произвести ежедневный технический осмотр нагруженной тали (См. пункт «Ежедневный технический осмотр» (стр. 23))	• После испытания на холостом „ выполнить проверку производительности. Проверка производительности без предварительного испытания на холостом ходу может привести к несчастному случаю со смертельным исходом или причинению серьезных травм.	Разобрать электрическую цепную таль, проверить правильность сборки и наличие негодных деталей.
		См. «Ежедневный технический осмотр» (стр. 23)
Тормоз	• Запустить электрическую цепную таль под нагрузкой и остановить.	• При остановке работы тормоз должен немедленно сработать а двигатель остановиться. Перемещение: дистанция торможения должна составлять не более 10% от расстояния проходимого за 1 минуту. (не учтено качание цепи. За исключением случая когда цепь раскачивается)	Разобрать тормоз и проверить правильность сборки и наличие поврежденных деталей.
Посторонний шум	• Запустить электрическую цепную таль под нагрузкой и остановить.	• Отсутствие постороннего шума. • Отсутствие воющего звука в двигателе и скребущего звука тормоза.	Разобрать электрическую цепную таль и проверить правильность сборки и наличие поврежденных деталей.

■Тележка с ручным приводом (TSG/TSP) Периодический технический осмотр

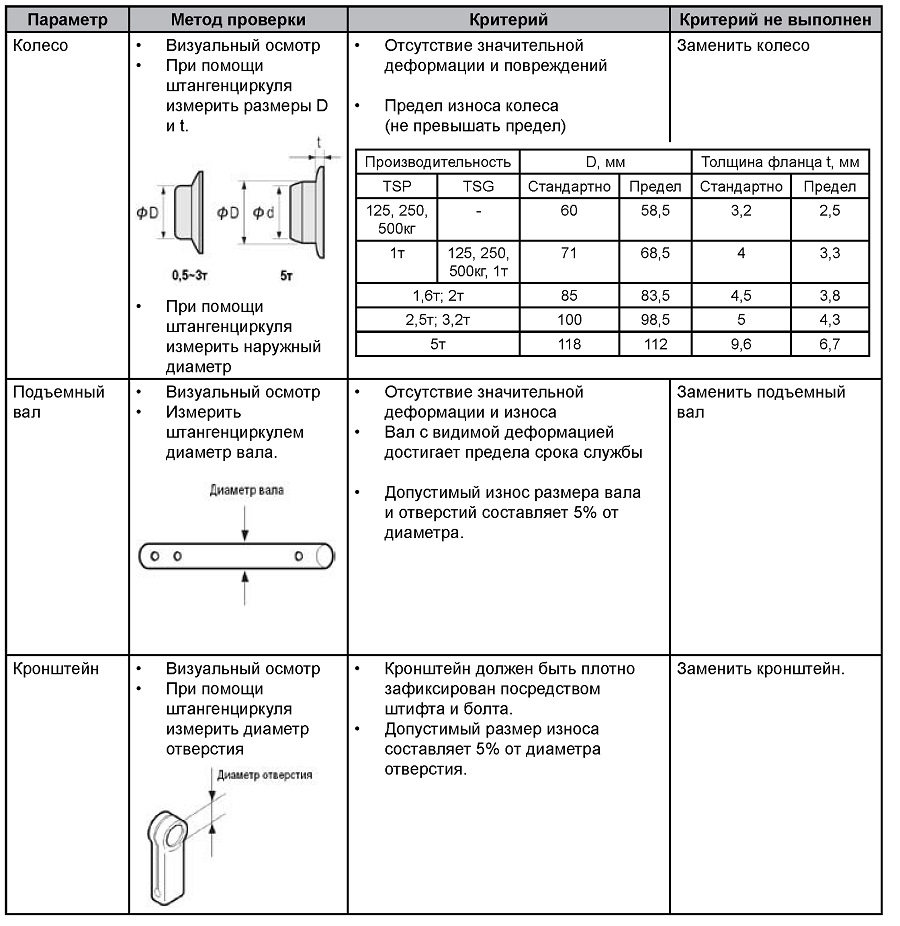

■ Основные части

■ Основные части

Параметр

Метод проверки

Критерий

Критерий не выполнен

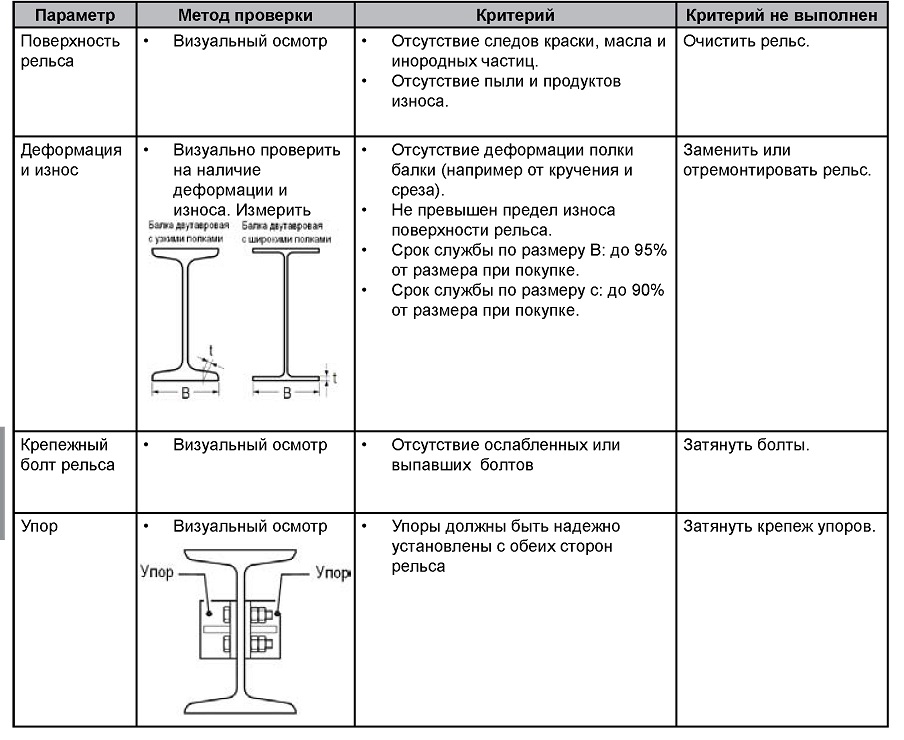

Поверхность

рельса

• Визуальный осмотр

• Отсутствие следов краски, масла и инородных частиц.

• Отсутствие пыли и продуктов износа.

Очистить рельс.

■ Функционирование
• После осмотра каждой детали, произвести проверку эксплуатации на корректность функционирования.

Пренебрежение проведением проверки эксплуатации может привести к смерти или появлению серьезных травм.

Выполните следующую проверку производительности.

Параметр	Метод проверки	Критерий	Критерий не выполнен
Проверка эксплуатации	• Произвести ежедневный технический осмотр нагруженной тали (См. пункт «Ежедневный технический осмотр» (стр. 23))	• После испытания ЯЛ на холостом выполнить проверку Обязательно производительности . к исполнению ^{г м} Проверка производительности без предварительного испытания на холостом ходу может привести к несчастному случаю со смертельным исходом или причинению серьезных травм. См. «Ежедневный технический осмотр» (стр. 23)	Разобрать электрическую цепную таль, проверить правильность сборки и наличие негодных деталей.

Посторонний шум	• Запустить электрическую цепную таль под нагрузкой и остановить.	• Отсутствие постороннего шума. • Отсутствие воющего звука в двигателе и скребущего звука тормоза.	Разобрать электрическую цепную таль и проверить правильность сборки и наличие поврежденных деталей.
