Регулярный технический осмотр

■Основные сведения по проведению регулярного технического осмотра

• После выполнения регулярного технического осмотра необходимо провести проверку работоспособности и убедиться в корректности работы электрической цепной тали.

Пренебрежение требованием проведения проверки работоспособности может привести к смерти или причинению серьезных травм.
Основные сведения, относящиеся к двухскоростной талью, оснащенной ЧРП
• Не изменять параметры ЧРП.

При необходимости изменения параметров обратитесь к ближайшему дистрибьютору или в KITO напрямую.

• Не выполнять какие-либо работы, такие как технический осмотр или обслуживание, в течение 5 минут после отключения питания.

Необходимо подождать, когда разрядится конденсатор ЧРП.

• Не прикасайтесь к крышке контроллера, она нагревается при работе.

• Не прикасайтесь к крышке контроллера в течение 30 минут после прекращения работ.

• Пользуйтесь оригинальным ЧРП от KITO.

ЧРП, устанавливаемые на тали KITO, должны обладать определенными техническими характеричтиками. Убедитесь в том, что вы пользуетесь оригинальным ЧРП от KITO.

• Не заменяйте соединительное устройство ЧРП

Если по какой либо причине провода были отсоединены, подсоедините их снова в строгом соответствии со схемой на внутренней стороне крышки контроллера.

• Не проводите испытание на электрическую прочность при подключенном ЧРП.

• Не отключайте подачу энергии в ходе работы.

Несоблюдение данных требований может привести к смерти или причинению серьезных травм и повреждению ЧРП.
Одновременно с регулярным техническим осмотром проводите ежедневный технический осмотр.
• Стоя на полу, проверьте установленную электрическую цепную таль.

• В Приложении «Технические материалы» (Стр. 120) приведена конструкция механизма и наименование каждой детали.

■ Электрическая цепная таль (ER2) Регулярный технический осмотр

■ Проверить

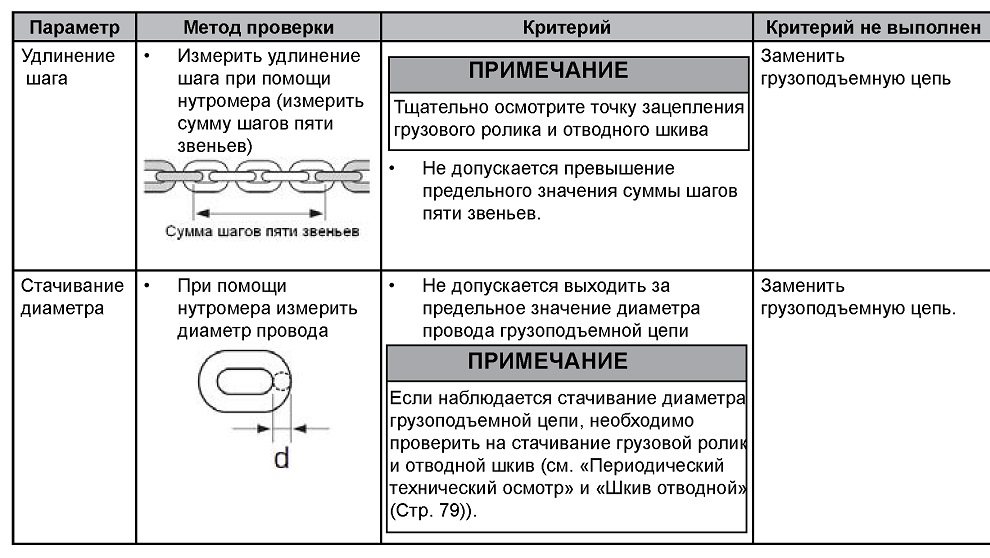

• После удаления загрязнения с грузоподъемной цепи, осмотрите ее.

• При помощи точечного нутромера измерьте сумму шагов и диаметр провода.

• После осмотра нанесите смазку на грузоподъемную цепь.

• Применение смазки оказывает большое влияние на срок службы грузоподъемной цепи. Пользуйтесь оригинально смазкой KITO или аналогичной ей (промышленная консистентная смазка: вязкость № 0).

• Снимите все нагрузки с грузоподъемной цепи. Нанесите смазку на места соединения грузоподъемной цепи, входящей в зацепление с грузовым роликом и отводным шкивом.

• После нанесения смазки поднимите /опустите электрическую цепную таль без приложения нагрузки. Таким образом, смазка распределится по грузоподъемной цепи.

Шаг и диаметр провода грузоподъемной цепи в зависимости от производительности

Код	Производи тельность	Диаметр грузоподъемной цепи	Сумма 5 звеньев, мм		Диаметр груз. цепи, мм
			Не превышать предел		Не ниже предела
			Стандартно	Предел	Стандартно	Предел
ER2-001H/IH	125кг	04,3х1	60	61,8	4,3	3,9
ER2-003S/IS	250кг
ER2-003H/IH		06,0х1	83,5	86	6	5,4
ER2-005L/IL	500кг
ER2-005S/IS
ER2-010L/IL	1т	07,7х1	107	110,2	7,7	6,9
ER2-010S/IS
ER2-016S/IS	1,6т	010,2х1	142	146,2	10,2	9,2
ER2-020L/IL	2т
ER2-020S/IS
ER2-032S/IS	3,2т	010,2х2
ER2-025S/IS	2,5т	011,2х1	156	160,6	11,2	10,1
ER2-050S/IS	5т	011,2х2

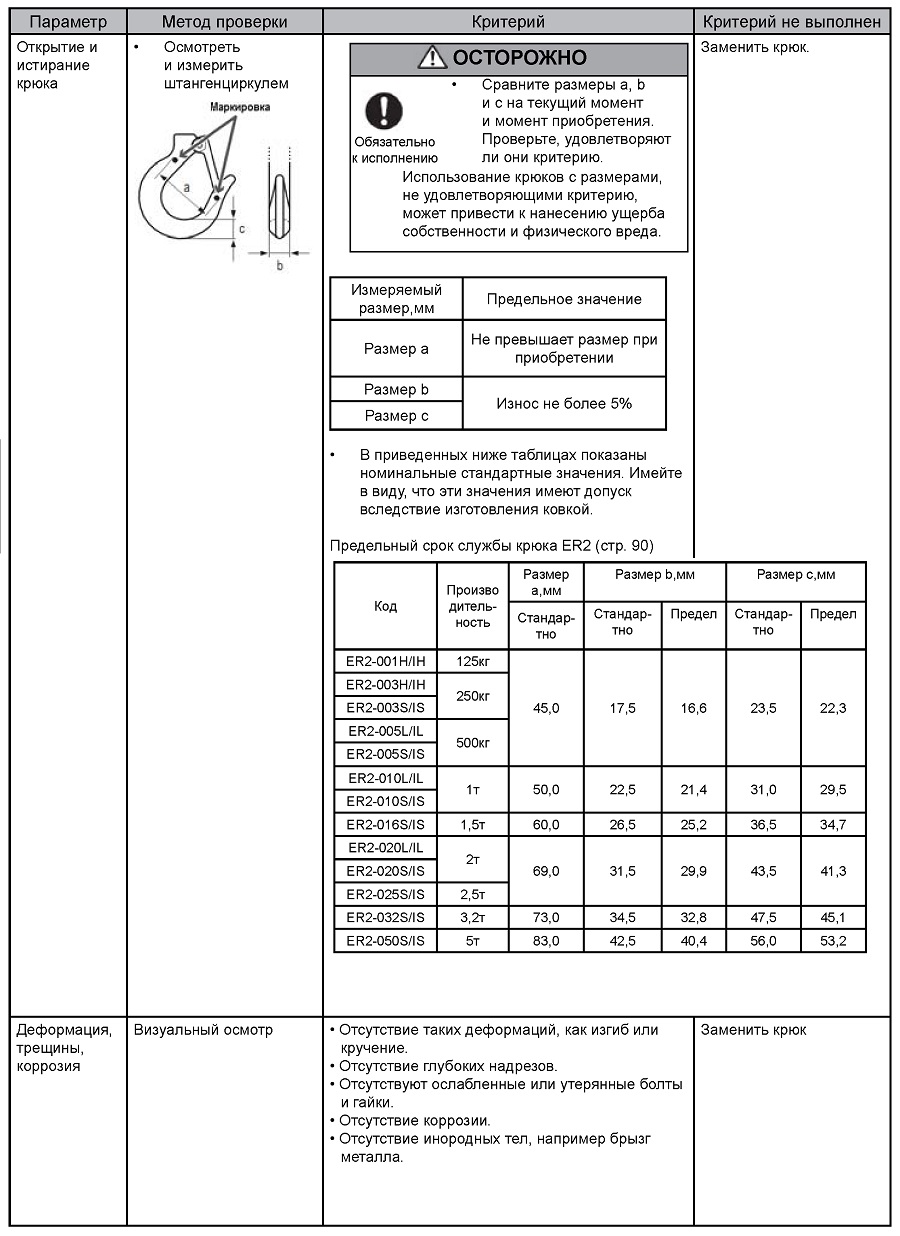

Верхний крюк, нижний крюк

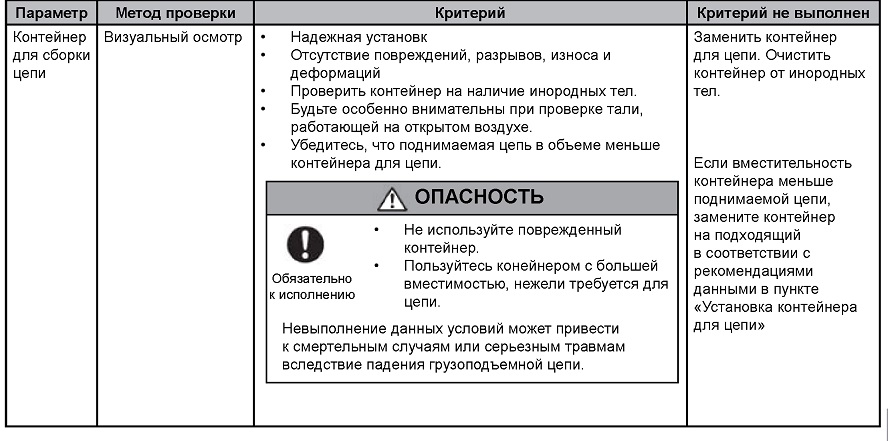

■ Периферийные части

• Для проверки электрической цепной тали пользуйтесь контрольным стендом.

■ Электромагнитный тормоз

Параметр

Метод проверки

Критерий

Критерий не выполнен

Количество

пусков

• Проверить

количество пусков по счетчику рабочих часов.

• Число пусков должно быть меньше одного миллиона

• Оцените время, оставшееся до достижения одного миллиона пусков.

Произвести осмотр в соответствии с «Руководством по техническому осмотру тормоза» (стр. 89)

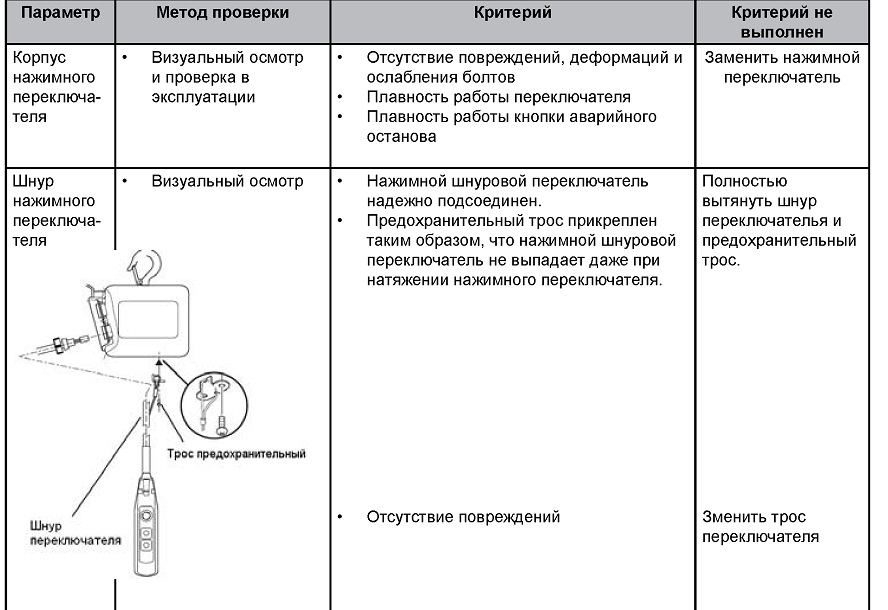

■ Кнопочный пульт

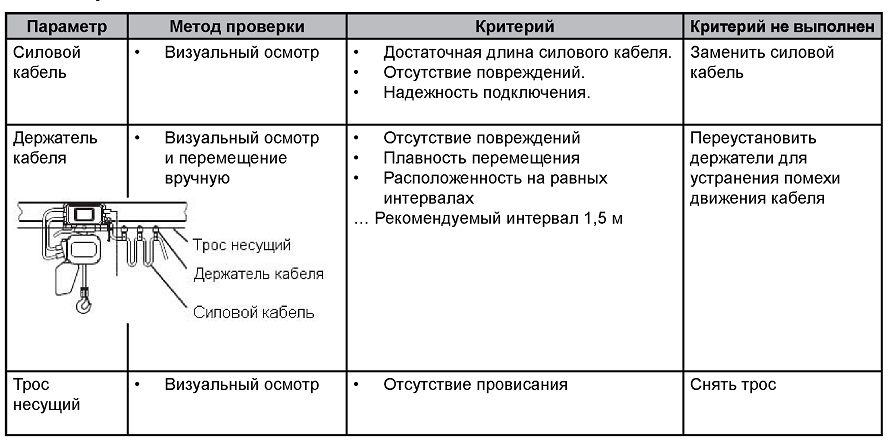

■ Электроснабжение

■ Функционирование

• Следующие параметры проверяются вхолостую

Параметр

Метод проверки

Критерий

Критерий не выполнен

Посторонний

шум

Проверить наличие шума колеса, двигателя и грузоподъемной цепи при работе на холостом ходу.

ПРИМЕЧАНИЕ

Звук является важным параметром проверки. Соблюдайте осторожность и следите за появлением шума грузоподъемной цепи.

• Отсутствие раздражающего шума

• Отсутствие завывающего звука двигателя и скребущего звука тормоза

• Отсутствие постороннего шума

• Отсутствие хлопков в грузоподъемной цепи

Заменить вышедшие из строя детали

Проверить

грузоподъемную цепь (См. Стр. 67).

■ Тележка с механическим приводом (MR2)

Регулярный технический осмотр

■ Внешний вид

Параметр

Метод проверки

Критерий

Критерий не выполнен

Рельс

• Визуальный осмотр

• Отсутствие значительных деформаций и повреждений

Выполнить проверку в соответствии с разделом «Рельс»

Глава 2 «Периодический технический осмотр» (стр. 84)

Смазка

(зубчатых

колес)

• Визуальный осмотр

• Достаточное количество смазки

Смазать зубчатые колеса.

■ Нажимной переключатель, электроснабжение

Производите проверку согласно документации на цепной электротельфер ER2 “Требования к регулярной проверке” (стр. 70, 71).

■ Регулярная проверка (TS2) тележки с ручным перемещением

■ Внешний вид

Параметр	Метод проверки	Критерий	Критерий не выполнен
Соединение	• Для проверки тележку необходимо потрясти	• Тележка слегка пошатывается вправо-влево	Осторожно соединить электрическую цепную таль и тележку с ручным приводом.
Рельс	• Визуальный осмотр	• Отсутствие значительных деформаций и повреждений	Провести осмотр деталей в соответствии с пунктом «Рельс перемещения» главы 2 «Периодический технический осмотр». (стр. 84)
Смазка (зубчатых колес)	• Визуальный осмотр	• Достаточное количество смазки	Смазать зубчатые колеса.
