ТРЕБОВАНИЯ К РАБОЧЕЙ ПЛОЩАДКЕ АВТОМОБИЛЬНОГО КРАНА КС-3579
Рабочая площадка, на которой работает кран, должна быть ровной и должна
выдерживать нагрузку от колес и опор. Уклон площадки не должен превышать
трех градусов.
Допускается планировать площадку путем снятия неровностей грунта в месте
стоянки колес или установки подпятников выносных опор.
С целью увеличения опорных поверхностей выносных опор под подпятники
рекомендуется подкладывать подкладки (см. рисунок В.45).

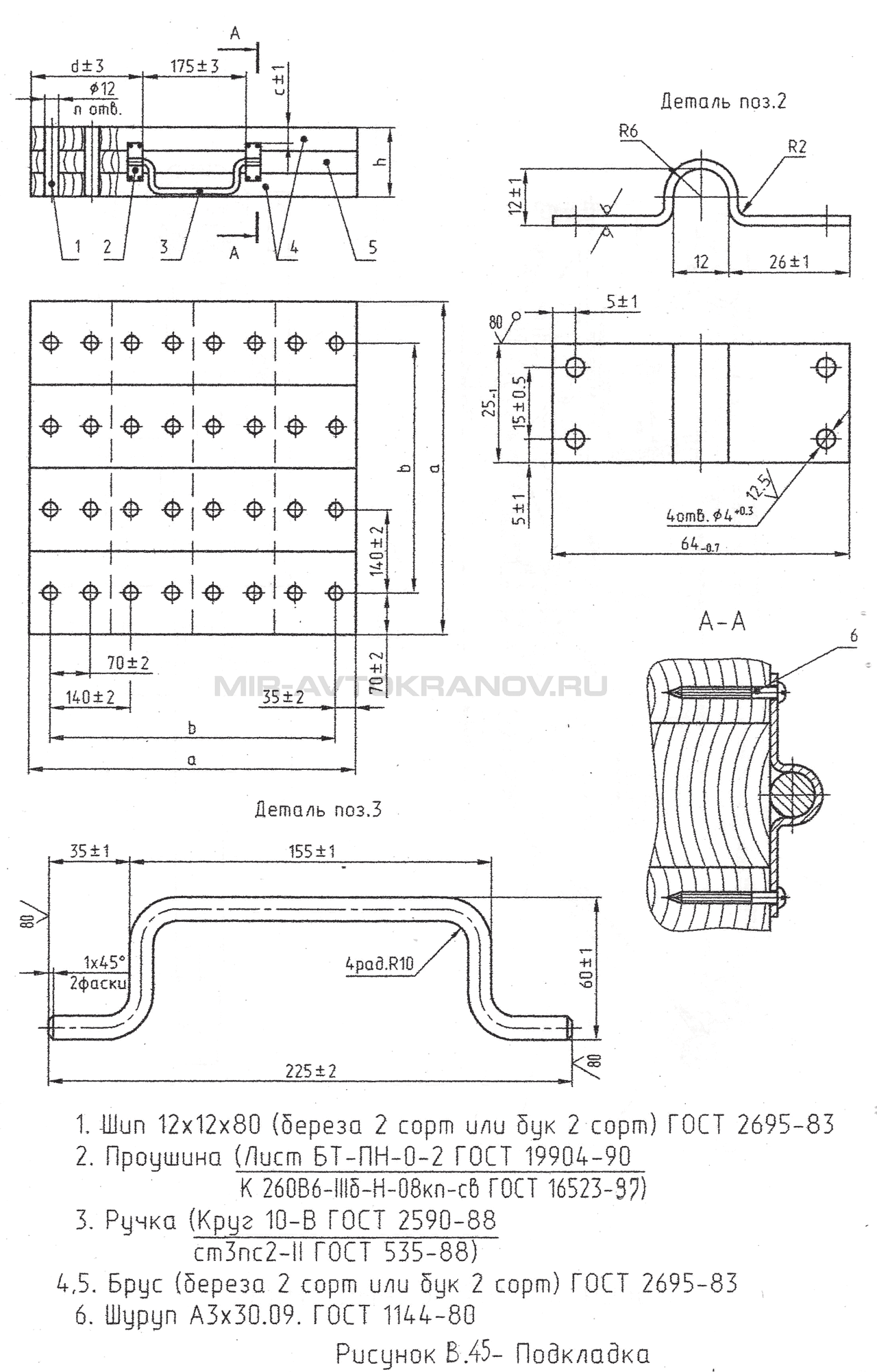

Рисунок В.45 Подкладка
Величина опорной поверхности подкладок зависит от свойств и состояния
грунта на рабочей площадке.
Необходимо помнить, что нагрузка на выносную опору при работе может
достигать величины 170 кН (17 тс).
При пониженной несущей способности грунта необходимо произвести его
усиление подсыпкой сухого песка, щебня, гравия, а также подложить
подкладки, площадь которых выбирается по таблице 9.1.
На скользкой площадке (мокрой, обледенелой и т.п.) необходимо принять
меры для исключения скольжения опор: обколоть лед. подсыпать сухой песок
в местах установки подпятников и подкладок.
Во всех случаях грунт не должен проседать под опорами во время работы.
Таблица 9.1- Выбор подкладок
Грунты
Допускаемая удельная нагрузка на грунты. МПа (кгс/см)
Номер подкладки
Пески пылеватые, супески, суглинки
0,2-0,25 (2,0-2,5)
1
Слабая мокрая глина, рыхлый песок, пашня
0,3-0,5 (3,0-5,0)
2
Крупный слежавшийся песок, влажная глина
0,6-0,8 (6,0-8,0)
2
Плотная глина
0,8-1,2(8,0-12,0)
3
Мергель
1,0-1,5(10,0-15,0)
3
Таблица 9.2 - Размеры подкладок (см. рисунок В.45)
