1.5.3
Органы управления и приборы на опорной раме
автомобильного крана KC-35714-2
На задней поперечной балке опорной рамы расположены:
- двухпозиционный кран 1 (рисунок 7), предназначенный для переключения
потока рабочей жидкости. При установке рукоятки двухпозиционного крана в
положение I поток рабочей жидкости от насоса направляется к верхнему
гидрораспределителю, установленного на поворотной платформе, а при
установке в положение II - к нижнему гидрораспределителю 8;
- указатель наклона 2, предназначенный для определения угла наклона
крана при установке его на выносные опоры;
- гидрораспределитель 8, управляющий работой выносных опор.
При установке рукоятки двухпозиционного крана 1 в положение I поток
рабочей жидкости от насоса направляется к гидрораспределителю поворотной
платформы, а при установке в положение II - к гидрораспределителю
опорной рамы, управляющему гидроцилиндрами выносных опор.
При переводе рукоятки 5 из нейтрального в нижнее положение происходит
выдвижение всех выносных опор, а при переводе в верхнее положение -
втягивание всех выносных опор.
При переводе рукояток 3, 4, 6 и 7 из нейтрального в нижнее положение
происходит выдвижение штоков гидроцилиндров вывешивания крана, а при
переводе в верхнее положение - втягивание штоков. Гидрораспределитель 8
позволяет производить одновременное выдвижение (втягивание) штоков
нескольких гидроцилиндров вывешивания крана.

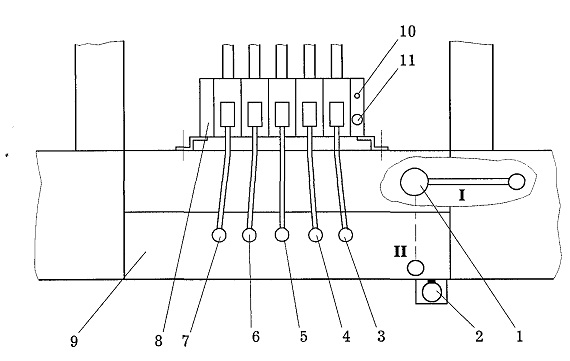

Рисунок 7 - Органы управления и приборы на
опорной раме
1 - двухпозиционный кран;
2 - указатель угла наклона;
3 - рукоятка управления гидроцилиндром
задней правой выносной опоры;
4 - рукоятка управления гидроцилиндром
передней правой выносной опоры;
5 - рукоятка управления перемещением
выносных опор;
6 - рукоятка управления гидроцилиндром
передней левой выносной опоры;
7 - рукоятка управления гидроцилиндром задней
левой выносной опоры;
8 - гидрораспределитель;
9 - задняя поперечная балка опорной рамы;
10 - заглушка;
11 - предохранительный клапан
