1.3

Состав автомобильного крана KC-35714-2

Основные составные части крана приведены в таблице 2. Таблица 2 - Основные составные части крана



Наименование

Количество

Неповоротная часть



Автомобильное шасси

1

Механизм блокировки задней подвески шасси

1

Рама опорная

1

Опоры выносные



Привод насоса

1

Подпятники



Стойка поддержки стрелы

1

Облицовка

1

Поворотная часть



Платформа поворотная

1

Механизм подъема

1

Механизм изменения вылета

1

Механизм выдвижения стрелы



Механизм поворота

1

Кабина крановщика

1

Стреловое оборудование

1

Запасное колесо

1

Опора поворотная (опорно-поворотное устройство)



Приводы управления



Электрооборудование

1

Гидропривод

1

Комплект запасных частей, инструмента и принадлежностей

1









Рисунок 1 - Общий вид крана в транспортном положении

1 - подвеска крюковая;
2 - стрела;

3 - шасси автомобиля;

4 - стойка стрелы;

5 - карман;

6 - кабина крановщика;
7 - платформа поворотная;

8 - подкладка;

9 - подпятник;
10 - опора поворотная;
11 - чалка;
12 - рама опорная;

13 - облицовка;

14 - выносная опора

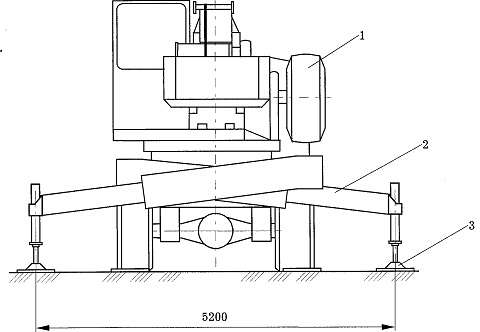

Рисунок 2 - Общий вид крана на выносных опорах

1 - запасное колесо; 2 - выносная опора; 3 - подпятник
