20. БАШЕННЫЙ КРАН КБ-160.4

20. БАШЕННЫЙ КРАН КБ-160.4

Кран КБ-160.4 (рис. 36, 37, 38, 39) предназначен для строительства элеваторов и многоэтажных жилых и гражданских зданий.

В основном по конструкции кран КБ-160.4 аналогичен крану КБ-160.2. Различие состоит в том, что стрела крана КБ-160.4 снабжена подстрелком, в связи с чем изменена схема запасовки канатов.

Применение на кране КБ-160.4 подстрелка позволяет увеличить высоту подъема груза па максимальном вылете крюка до 57 м и на минимальном вылете крюка до 65 м. При работе с подстрелком и запасовке грузового каната в одну нитку скорость подъема и опускания грузов увеличивается до 30 м в минуту.

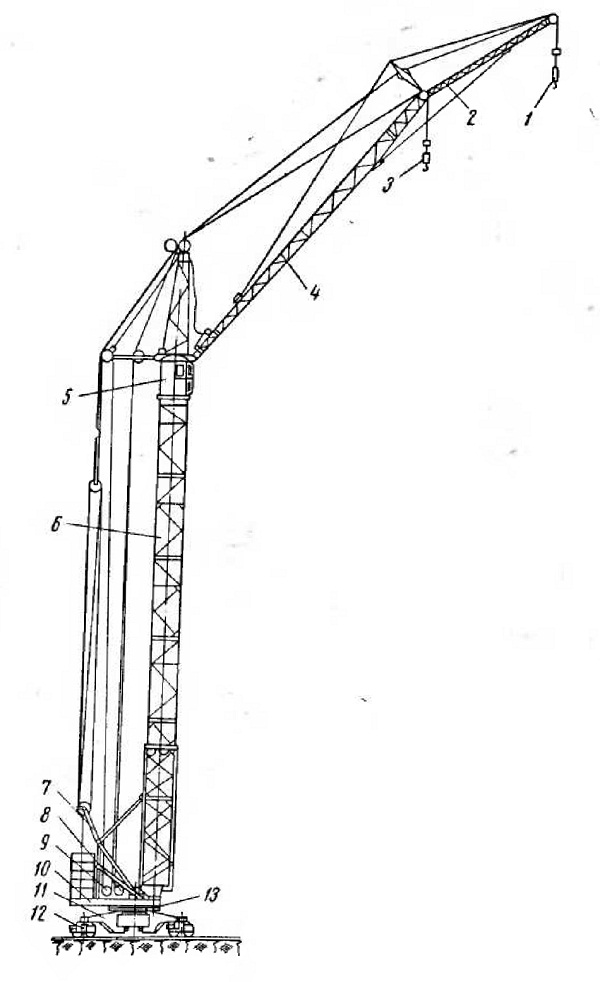

Рис. 36, Башенный кран КБ-160.4 (с подстрелком) :
1 — крюковая обойма грузоподъемностью до 3 Т, 2 — подстрелен 3 — крюковая обойма грузоподъемностью до 8 Т, 4— стрела, 5 — кабина, б — колонна,. 7 — механизм поворота, 8 — грузовая лебедка, 9 — стреловая лебедка, 10 — поворотная платформа, 11 — ходовая рама, 12 — тележка, 13 — опорно-поворотный круг
