Центробежные химические насосы типа ХД (рис. 136) предназначены для подачи растворов кислот и щелочей в установках химводоочистки котельных. Все соприкасающиеся с жидкостью детали насоса отливаются из кислото-щелочеупорного железохромистого сплава типа Х-28Л с содержанием 26—30% хрома.

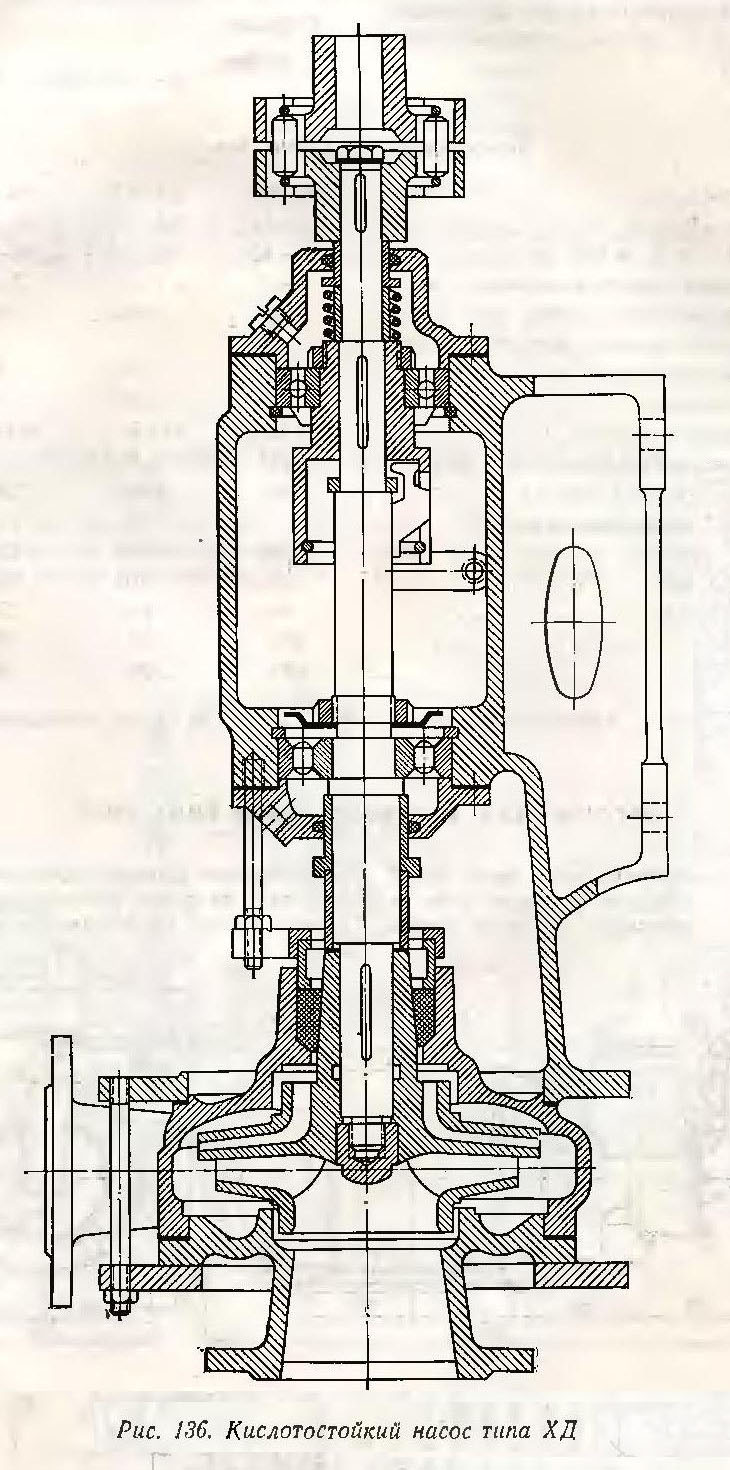

Схема химического кислотостойкого насоса типа ХД

Химические насосы типа ХД — одноступенчатые, консольного типа с рабочим колесом одностороннего входа. Основными деталями химических насосов являются: корпус, входной патрубок, рабочее колесо, вал с подшипниками, станина с корпусом подшипников. Насос приводятся от электродвигателя через муфту.

Корпус насоса-спиральный, его внутренняя полость выполнена в виде спирали, постепенно переходящей в напорный патрубок. Напорный патрубок направлен вертикально вверх. Всасывающий патрубок отлнт заодно с крышкой спирального корпуса и направлен горизонтально.

Корпус насоса и крышка с входным патрубком крепятся к чугунной опорной станине посредством двух фланцев со стяжными шпильками.

Рабочее колесо дополнено имцеллером для разгрузки осевого усилия и откачивания перекачиваемого раствора от сальникового уплотнения и консольно устанавливается на вал и закрепляется при помощи шпонки и гайки. Опорами вала служат роликоподшипник и шарикоподшипник. Уплотнение насоса выполнено в виде конического сальника с асбестовой набивкой. Для сохранения плотности сальника при остановке насоса его ротор имеет небольшое осевое перемещение, осуществляемое прн помощи центробежного регулятора и пружины. При включений насоса кулачки регулятора расходятся и под действием центробежной силы подают ротор в сторону всасывания на 2—3 мм. При остановке насоса пружина возвращает ротор в исходное положение и выбирает зазор между конической частью ступицы рабочего колеса и набивкой сальника и обеспечивает уплотнение.

Корпус подшипников отливается заодно со станиной. Насос устанавливается на общую с электродвигателем фундаментную плиту.

Поставляется насос в собранном виде.

В объем поставки входят:

1. Насос.
2. Электродвигатель.
3. Плита.
4. Муфта.

Основные технические характеристики химических насосов 1,5Х-6Д 2Х-9Д 3Х-9Д

Изготовитель — Катайский насосный завод
