Циркуляционные насосы типа НКУ (рис. 134) предназначены для обеспечения циркуляции котловой воды в испарительных поверхностях нагрева котлов-утилизаторов. Они могут применяться также для перекачки горячей воды в технологических установках и в системах водяного отопления с водогрейными котлами. Циркуляционные насосы рассчитаны на работу на перегретой воде под давлением на всасывании и развивают сравнительно небольшой напор — 3,5—4,0 ати.



Схема циркуляционного насоса типа НКУ

Привод насосов осуществляется посредством электродвигателя через упругую муфту.

Циркуляционный насос типа НКУ — горизонтальный, одноступенчатый, центробежный, с консольно установленным на валу рабочим колесом одностороннего входа. Основными деталями насоса являются: улиткообразный корпус с напорным патрубком, крышка корпуса с осевым всасывающим патрубком, рабочее колесо, вал с подшипниками, корпус подшипников и корпус уплотнения. Насос и электродвигатель устанавливаются на общей раме. Все детали корпуса насоса отливаются нз высокопрочного чугуна или из стали. Вал насоса изготовляется из хромистой стали.

Уплотнение насоса одностороннее в связи с консольной установкой рабочего колеса на валу. Корпус уплотнения состоит из внутренней и наружной частей с фланцами, которые присоединяются к фланцу улитки. Внутренняя часть корпуса уплотнения имеет ребра и охлаждается водой, так же как и грунбукса сальника. На вал насоса в уплотнении надета защитная сменная рубашка. Корпус подшипников является опорной станиной насоса, соединяется фланцем с улиткой и крепится к фундаментной раме болтами.

В корпусе подшипников имеется масляная ванна, из которой кольцами смазываются передний радиально-упорный и задний сферический шарикоподшипники вала.

Подвод воды из барабана котла к насосу — осевой; выходной напорный патрубок направлен вверх. Для предотвращения испарения воды во всасывающем патрубке он имеет односторонний конус с отклонением вниз.

Направление вращения рабочего колеса насоса левое — против часовой стрелки (если смотреть со стороны привода).

Циркуляционные насосы поставляются в собранном виде. В объём поставки насоса входят:

1. Насос в собранном виде.
2. Электродвигатель.
3. Упругая муфта.
4. Опорная рама.
5. Манометры диаметром 100 мм — 2 шт.
6. Запчасти по спецификации завода-изготовителя.

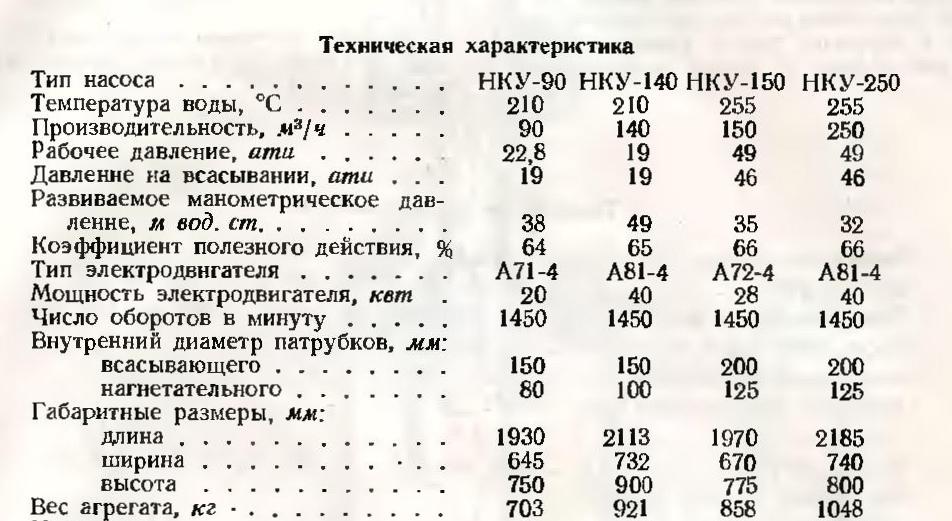

Основные технические характеристики различных типов циркуляционных насосов типа НКУ

Изготовитель — Каунасский турбинный завод и хабаровский завод «Энергомаш»
