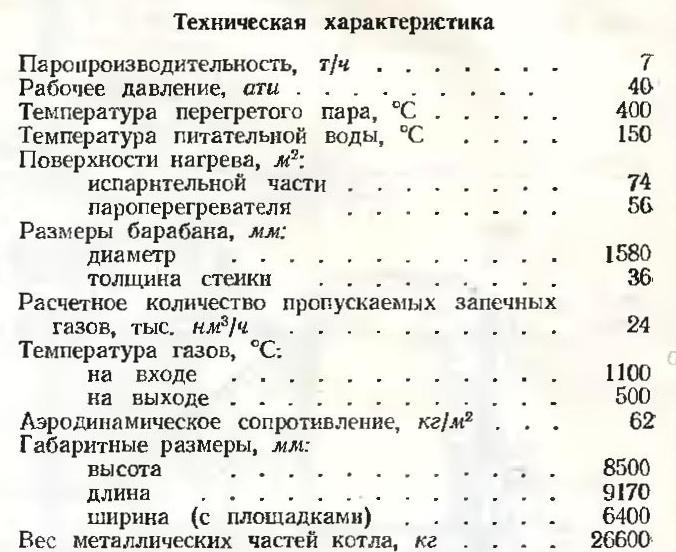

Котел-утилизатор типа СКУ-7/40Котёл-утилизатор типа СКУ-7/40 (рис. 39) предназначен для выработки водяного пара за счет использования тепла отходящих газов серных печей. Котёл-утилизатор с многократной принудительной циркуляцией котловой воды, осуществляемой включенным в циркуляционный контур котла насосом с электроприводом, состоит из. испарительной поверхности и стальных гладкотрубных змеевиков, расположенных вертикально. Змеевики испарительной поверхности и пароперегревателя изготавливаются из труб диаметр. 32x4 мм. Коллекторы поверхностей нагрева установлены над газоходами. Для защиты металла выходной части пароперегревателя предусмотрен поверхностный пароохладитель, установленный между первой и второй ступенями пароперегревателя. Барабан котла-утилизатора внутренним диаметром 1508 мм и длиной 3800 ммустановлен на специальном каркасе на высоте 3 м над газоходом. Барабан оборудован внутрибарабанными паросепарационными устройствами, двумя предохранительными клапанами, водоуказательным прибором, продувочным устройством и необходимыми штуцерами. Над штуцером отвода котловой воды к циркуляционному насосу внутри барабана установлен специальный фильтр. На торцах барабана, имеются лазовые затворы. Схема циркуляции котла-утилизатора следующая. Питательная вода поступает в барабан котла и через паропромывочное устройство сливается в нижнюю полость барабана. Котловая вода забирается из нижней части барабана циркуляционным насосом и подается во входной коллектор испарительной поверхности. Из выходного коллектора испарительной поверхности пароводяная смесь отводится двумя трубами в барабан. Пар, пройдя сепарационные устройства внутри барабана, поступает через входной коллектор в первую ступень пароперегревателя. Промежуточный коллектор пароперегревателя является поверхностным пароохладителем, через находящиеся внутри него трубы пропускается регулируемое количество питательной воды. Из промежуточного коллектора пар поступает во вторую ступень пароперегревателя и в выходной коллектор, откуда направляется к главной паровой задвижке и в расходный коллектор. Каркас котла-утилизатора выполнен из стоек и ферм и рассчитан на нагрузку от веса барабана, коллекторов с подвешенными к ним поверхностями нагрева. трубопроводов и потолочного перекрытия газоходов. Обмуровка газоходов котла-утилизатор а выполняется из шамотного и красного кирпича. Снаружи обмуровки к каркасу приваривается обшивка из стальных листов. Для заказа котла-утилизатора необходимы согласование с заводом-изготовителем технических условий на поставку и представление заявочной спецификации на комплектующее котельно-вспомогательное оборудование. В комплект поставки котла-утилизатора типа СКУ-7/40 входят:
1. Барабан со штуцерами, внутрибарабанными, устройствами, лазовыми
затворами и опорами.
Изготовитель — Белгородский котлостроительный завод.
