Центральный пароперегреватель типа ЦП-50


Центральный пароперегреватель типа ЦП-50 (рис. 30) предназначен для перегрева пара, получаемого в котлах-утилизаторах конвертерных установок металлургических заводов. В качестве топлива применяется колошниковый газ доменных печей.




Центральный пароперегреватель имеет П-образную компоновку с двумя параллельными газоходами, состоящими из топочных камер, двух пакетов последовательно включенных змеевиков, один из которых расположен в подъемных, другой — в опускных газоходах. Змеевики пароперегревателя включены во входной коллектор, установленный на задней стене, и в выходной коллектор, установленный на фронтовой стене.

Схема центрального пароперегревателя типа ЦП-50

Топочные камеры оборудованы инжекционными горелками доменного газа производительностью по 4000 нм3и подводами дополнительного воздуха. Для розжига обе топочные камеры снабжены небольшими инжекционными горелками коксового газа производительностью 30 нм3.

Каркас центрального пароперегревателя — не несущий, состоит из обвязочных стоек и балок. Сваренные из швеллеров поперечные балки, на которых подвешены пакеты змеевиков, опираются на стены обмуровки и разделительную перегородку. Обмуровка газоходов пароперегревателя выполнена из шамотного и диатомового кирпича. Стены обмуровки имеют разгрузочные своды; потолочное перекрытие представляет собой двойные кирпичные своды. В боковых стенах установлено по три взрывных клапана.

Топочные газы выходят из газоходов пароперегревателя в подземный боров, из которого и отсасываются дымовой трубой.

В объем поставки центрального пароперегревателя типа ЦП-50 входят:

1. Пакеты змеевиков пароперегревателя и коллекторы.
2. Арматура пароперегревателя.
3. Комплект взрывных клапанов.

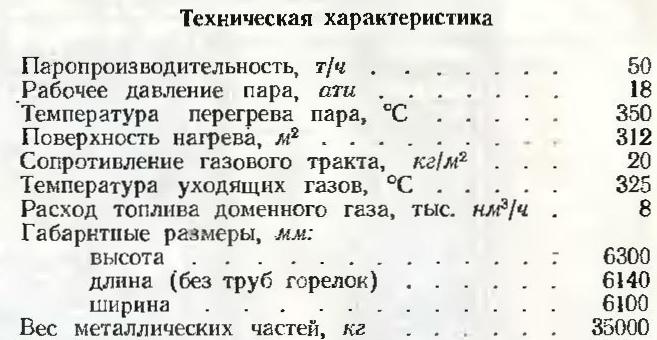

Основные технические характеристики центрального пароперегревателя с горизонтальной компоновкой ЦП-50

Изготовитель — Белгородский котлостроительный завод.
