§ 8.

Определение границ распространения коллекторов и построение карты эффективной мощности продуктивного пласта

Задача установления границ распространения коллекторов по площади возникает в тех случаях, когда продуктивный пласт (прослой) выклинивается или замещается на всю мощность не­проницаемыми разностями.

Выклинивание связано с линзовидным строением продуктив­ного пласта и с различного рода стратиграфическими несогла­сиями (размыв, притыкание к более древней поверхности и т. п.).

Граница выклинивания определяется однозначно по градиенту изменения эффективной мощности продуктивного пласта (прослоя) в профиле не менее чем из трех скважин в сторону выклинивания (рис. 91). Если градиент изменения эффективной мощности уста­новить не удается, то граница коллекторов (линия нулевой мощ-

ности) проводится на середине расстояния между двумя сква­жинами, в одной из которых вскрыт пласт-коллектор.

Литолого-фациальное заме­щение коллекторов продуктив­ного пласта непроницаемыми разностями представляет собой постепенное ухудшение коллек-торских свойств пласта, умень­шение мощности коллекторов к границе коллектор—некол­лектор до нуля.

Следовательно, при опре­делении границы распростра­нения коллекторов учитывают­ся кондиционные пределы параметров продуктивных пластов по площади. Для установления этой границы способом треуголь­ников составляется карта изменения значений, например асп или другого геофизического параметра (рис.92). На карте путем интерполяции проводится изолиния асп, соответствующая конди­ционному значению этого параметра. Зона с более высокими зна­чениями асп будет являться областью распространения коллек­торов, а зона по другую сторону изолинии с кондиционным значением асп — областью распространения неколлекторов.

Подобным же образом можно выделить и зоны распространения коллекторов разной продуктивности, например песчаников и алевролитов. В последнем случае такая карта носит название литолого-фациальной.

При построении карты эффективной мощности продуктивного пласта около каждой скважины подписывается мощность прой­денных ею коллекторов, а также проводится граница коллектор— неколлектор. При литолого-фациальной изменчивости она сни­мается с карты асп или другого геофизического параметра, а при выклинивании проводится описанными выше способами.

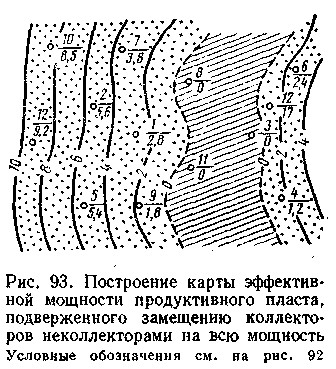

При проведении других изопахит (линий равных мощностей) интерполяция от нулевой изопахиты к ближайшим к ней скважи­нам, вскрывшим эффективную мощность, ведется линейно с учетом выбранного сечения. Между остальными скважинами изопахиты эффективной мощности проводятся способом треугольников (рис. 93).
