§ 3.

Учет искривления нефтяных и газовых скважин

Причины искривления скважин могут быть технологическими, техническими и геологическими.

Технологические причины связаны с применением направлен­ного бурения, к техническим относят сильное давление на забой, приводящее к продольному изгибу бурильных труб, а также резкое несоответствие между диаметрами бурильных труб и долот. Геологическими причинами искривления скважин могут быть чередование пластов различной крепости и их наклон. Долото при переходе из твердых пологопадающих пород в мягкие отклоняется в направлении, перпендикулярном к напластованию.

При крутом падении пластов долото скользит по более твердым породам в сторону падения пласта.

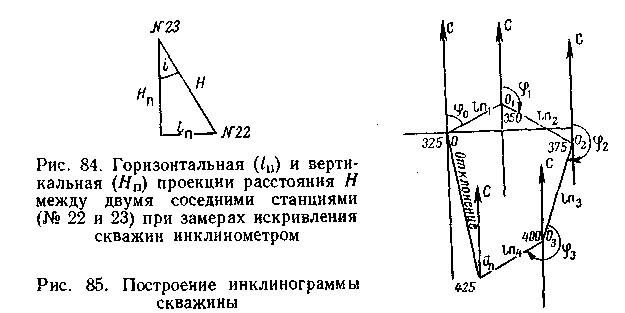

Для учета влияния искривления скважины в последней не­обходимо определить угол отклонения от вертикальной оси (рис. 84) и азимут искривления. Под азимутом искривления понимается угол (<pft) в горизонтальной плоскости между азимутом магнитного меридиана ОС и направлением 00t от проекции оси устья сква­жины до точки, лежащей на искривленной оси скважины (рис. 85). В замеры азимутов искривления вносятся поправки на магнитное склонение.

Угол отклонения и азимут искривления замеряются в сква­жине специальным прибором, называемым инклинометром, кото­рый спускается в скважину до забоя на трехжильном каротажном кабеле. При подъеме инклинометра на глубинах, кратных 25 м (станциях), делаются остановки для замеров.

Для вычисления абсолютной отметки, например, кровли пласта (Яабс), вскрытого искривленной скважиной, необходимо из глу­бины залегания кровли этого пласта (Япл) вычесть альтитуду устья (определяемую геодезической привязкой) со своим знаком (±А) и суммарную поправку на искривление скважины до этой глубины (S АЯ): Яабс = Япл - (±А) — Ј АЯ; Ц АЯ = = 2 (Я—Яп), где Я — наклонная длина участка между смеж­ными станциями замера; Яп — проекция этой длины на вертикаль­ную плоскость.

Для учета искривления скважины в плане строится специаль­ный чертеж, называемый инклинограммой (ем. рис. 85). За начало координат принимается проекция устья скважины — точка О. Из нее проводят прямую в направлении азимута искривления первого интервала, на которой в масштабе чертежа откладывают отрезок 00Ь равный горизонтальной проекции первого искрив­ленного интервала. Затем начало координат переносят в точку Ох и далее в такой же последовательности находят горизонтальные проекции следующих искривленных элементарных интервалов. Общее отклонение (L) забоя скважины фиксируется отрезком,

соединяющим начало координат с последней станцией у забоя (00П). Отклонение забоя скважины до какого-либо пласта опре­деляется интерполяцией расстояния между кровлей или подо­швой пласта и соседней станцией и переносится на структурные и другие виды карт.
