Конструкции основных узлов бессальниковых герметичных циркуляционных насосов АЭС
Система охлаждения бессальниковых насосов АЭС
Система охлаждения предназначена для обеспечения
допустимого температурного режима подшипников и обмотки статора.
Источниками тепловыделения являются: обмотка статора и «беличья клетка»
ротора, железо статора и ротора, герметизирующая перегородка
(электрические потери); подшипники (механические потери от трения
скольжения); вращающиеся части (механические потери от трения о воду).
Дополнительное тепло в полость двигателя поступает посредством:
перетечки горячей воды за счет работы системы газоудале-ния;
конвективного обмена между горячей проточной частью и более холодной
полостью ротора; теплопроводности стенки статора и вала ротора.
Следует указать, что существенное количество тепла может поступать в
полость ротора в результате протечки горячей воды из проточной части
насоса через возможные конструктивные неплотности, которые могут
образоваться в процессе работы.
На рис. 4.3 показан один из возможных случаев протечек горячей воды
из-за нарушения герметичности уплотнения диафрагмы. Поэтому в
конструкции насоса должны быть предусмотрены все необходимые меры по
снижению возможных перетечек горячей воды в полость ротора и обеспечению
надежности внутренних уплотнений.
Как правило, насос имеет два контура охлаждения: внешний, в котором
циркулирует охлаждающая вода, и внутренний, где циркулирует охлажденная
вода первого контура.
Система охлаждения может быть выполнена либо как централизованная, либо
как автономная.
При централизованной схеме подачи охлаждающей воды она подается к насосу
от имеющихся в энергетической установке систем охлаждения. При
автономной схеме отвод тепла осуществляется за счет циркуляции
охлаждающей воды через автономную систему охлаждения данного насоса.
Внешний контур охлаждения всегда выделяется по централизованной схеме.
При централизованной системе охлаждения циркуляция во внутреннем контуре
осуществляется за счет напора ГЦН. Эта вода с напорной ветви
направляется в холодильник, охлаждаемый технической водой, пройдя
который, она направляется в полость двигателя, затем по внутренним
каналам на всасывание. Холодильник может быть расположен отдельно или
встроенным в корпус насоса.

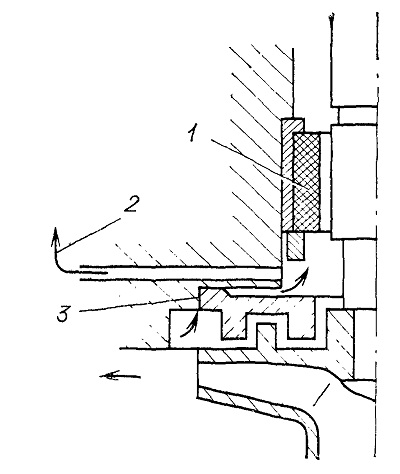

Рис. 4.3. Место возможных протечек
теплоносителя:
1 — нижний подшипник; 2 — к автономному холодильнику; 3 — месть протечек
