ОПРЕДЕЛЕНИЕ ПОЛЯРНОСТИ ПРОЗВОНОЧНЫМ АППАРАТОМ
При прозвонке проводов на панелях очень часто
приходится встречаться с трансформаторами тока, для правильного
включения которых необходимо проверить их полярность. Для определения
полярности зажимы испытуемого трансформатора тока, обозначаемые обычно
Л1 и Л2 (линия) для первичной обмотки к И1 и И2 (инструмент) для
вторичной обмотки, при соединяются гибкими проводниками к
соответствующим зажимам прибора (рис. 7).
Наблюдая за стрелкой прибора, толчком нажимают кнопку КИ (импульс). Если
при этом стрелка омметра будет броском отклоняться по шкале (вправо), то
это означает, что полярность и маркировка зажимов трансформатора тока
правильная. Если же стрелка прибора броском отклоняется за шкалу
(влево), это означает, что полярность неправильная и, следовательно,
зажимы трансформаторов тока для правильного включения в схему нужно
перемаркировать.

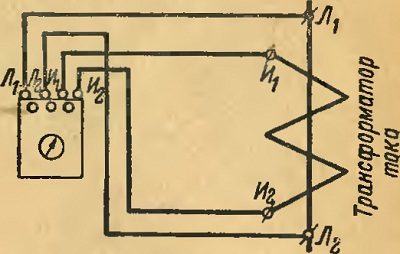

Рис. 7. Определение полярности обмоток трансформаторов тока при помощи универсального прозвоночного аппарата.
