ПРОЗВОНКА КОРОТКИХ КАБЕЛЕЙ И ПРОВОДОВ НА ПАНЕЛЯХ
Короткие кабели, а также провода на панелях прозва-ниваются обычно одним
человеком при помощи одного аппарата (рис. 5).
Работа производится без телефонной связи. Переключатель ПР может
находиться в любом положении. К зажимам П и 3 аппарата присоединяются
гибкие Концы длиной 1,5—2,0 м с зажимами на концах типа «крокодил» Шкала
омметра отградуирована так, что при соединении проводов между собой
стрелка омметра покажет нуль, а при рассоединенных проводах стрелка
отклонится до
крайнего положения, т. е. покажет бесконечно большее coпротивление (разрыв). Прозвонка коротких проводов производится следующим образом: конец от зажима П подсоединяется к испытуемой жиле кабеля или провода,
а другим концом от зажима 3 поочередно прикасаются к винтам зажимной сборки или концам проводов до тех пор, пока стрелка прибора не отклонится. Отклонение стрелки прибора означает, что этот конец соответствует испытуемому проводу или жиле кабеля.

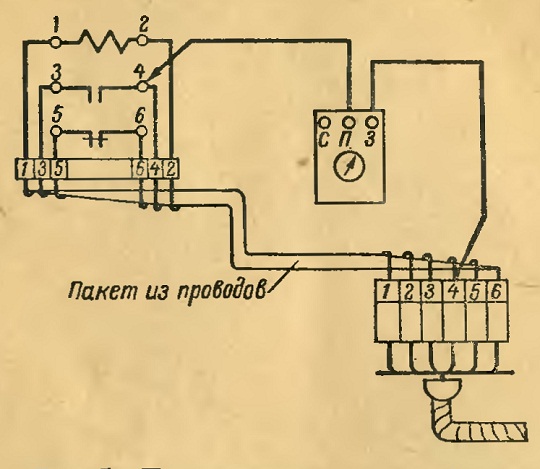

Рис. 5. Прозвонка коротких кабелей на панелях с одним универсальным прозвоночным аппаратом.
