IV. ПОВЫШЕНИЕ НАДЕЖНОСТИ РАБОТЫ МАСЛЯНЫХ ВЫКЛЮЧАТЕЛЕЙ ВМП-10 и ВМГ-133 (ЧАСТЬ 3)

У выключателей ВМГ-133 с приводом ПС-10, изготовленных заводом «Электроаппарат» до середины 1965 г., наблюдаются случаи повреждения катушек электромагнитов отключения. Повреждение катушек происходит из-за недоброкачественной укладки витков при намотке катушек, неудовлетворительной изоляции в месте пайки провода марки ПРГ, служащего выводом катушки, к обмоточному проводу марки ПЭЛ и в месте пересечения выводов секций катушек.

При перенапряжениях, возникающих в катушке в момент разрыва цепи тока, происходит пробой неудовлетворительной изоляции между выводами или между витками в местах их неправильной укладки. Пробой изоляции приводит к короткому замыканию «а выводах катушек или к витковому замыканию. Такое повреждение часто не обнаруживается, так как обрыва цепи катушки


обычно не возникает. Выключатель остается в работе с неисправным приводом, который не способен отключить выключатель.

Для предупреждения повреждений катушек отключения и отказов в работе выключателей необходимо во время их ремонтов проверять состояние изоляции выводов у катушек отключения. В случае необходимости изоляцию нужно усилить добавлением прокладки из одно-го-двух слоев лакоткани или заключением выводов, включая место пайки, в хлорвиниловую трубку. Острые концы провода ПРГ в месте пайки следует откусить или произвести перепайку выводов.

Витковое замыкание в катушке повышает напряжение срабатывания электромагнита отключения. По этому признаку могут быть обнаружены дефектные катушки, которые должны быть заменены или перемотаны.

Аналогичные дефекты катушек отключения встречаются, хотя и значительно реже, у выключателей ВМП-10 с приводами ПЭ-11.

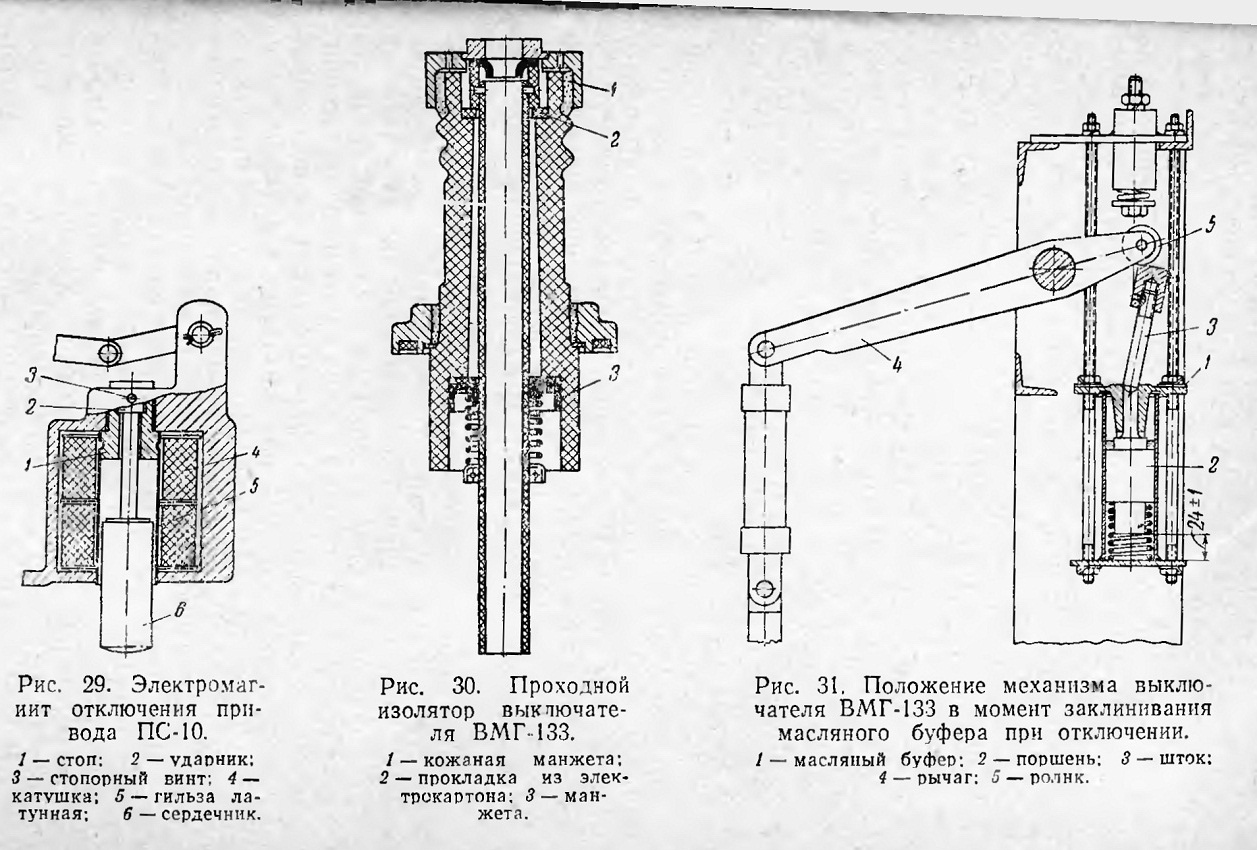

Во время осмотра и проверки работы электромагнита отключения привода ПС-10 следует обращать внимание на крепление стопа (рис. 29), которое производится стопорным винтом. При неудовлетворительном креплении стоп вместе с латунной гильзой может опуститься и ограничить ход сердечника во время срабатывания электромагнита. Это вызовет отказ в отключении выключателя.

В некоторых энергосистемах, в частности в Свердлов-энерго, были случаи повреждения выключателей ВМГ-133 из-за нарушения уплотнений внутренних полостей проходных изоляторов. При отключении выключателя происходил прорыв газов из баков наружу, что приводило к перекрытию фарфоровых тяг и их поломке, а в некоторых случаях к междуфазному короткому замыканию. Прорыв газов происходил через кожаную манжету (рис. 30), которая находилась до этого в сильно деформированном и размягченном состоянии.

Для предупреждения указанных случаев необходимо при ремонте выключателей ВМГ-133 проверять состояние кожаных манжет и в случае неудовлетворительного их состояния заменять новыми. Кожаная манжета должна быть твердой, недеформированной.

В 1967 г. на одной из подстанций Московского метрополитена произошел отказ выключателя ВМГ-133 в от-ключении из-за заклинивания штока масляного буфера (рис. 31). Шток во время включения выключателя чрезмерно высоко поднялся из горловины буфера, перекосился от сотрясения и остался в верхнем положении. При отключении рычаг уперся роликом в шток, и выключатель «завис» в промежуточном положении. В этом положении подвижные контакты вышли из розеточных контактов всего на 15—20 мм.

Проверкой установлено, что высота подъема штока зависит от зазора между штоком и горловиной буфера. Чем больше этот зазор, тем на меньшую высоту поднимется шток при включении выключателя. При плотном прилегании штока к внутренней поверхности горловины, когда создается хорошая компрессия, поршень при движении вверх толкает шток сначала непосредственно, затем при помощи воздуха, который он сжимает во внутренней полости буфера. Дополнительное воздействие сжатого воздуха может вытолкнуть шток из горловины, и он от сотрясения может заклиниться в верхнем положении.

Чтобы предупредить подобные случаи отказа выключателя в работе необходимо при его ремонте проверять компрессию штока масляного буфера. Если компрессия будет такой, что вставленный в буфер шток не опустится под собственным весом до соприкосновения с поршнем, следует слегка опилить с одной стороны поверхность штока по всей его длине. Это уменьшит компрессию и сделает невозможным заклинивание штока в верхнем положении.

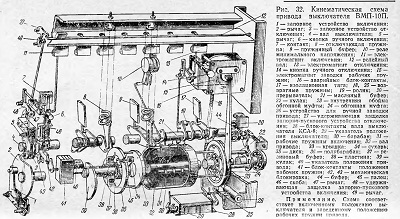

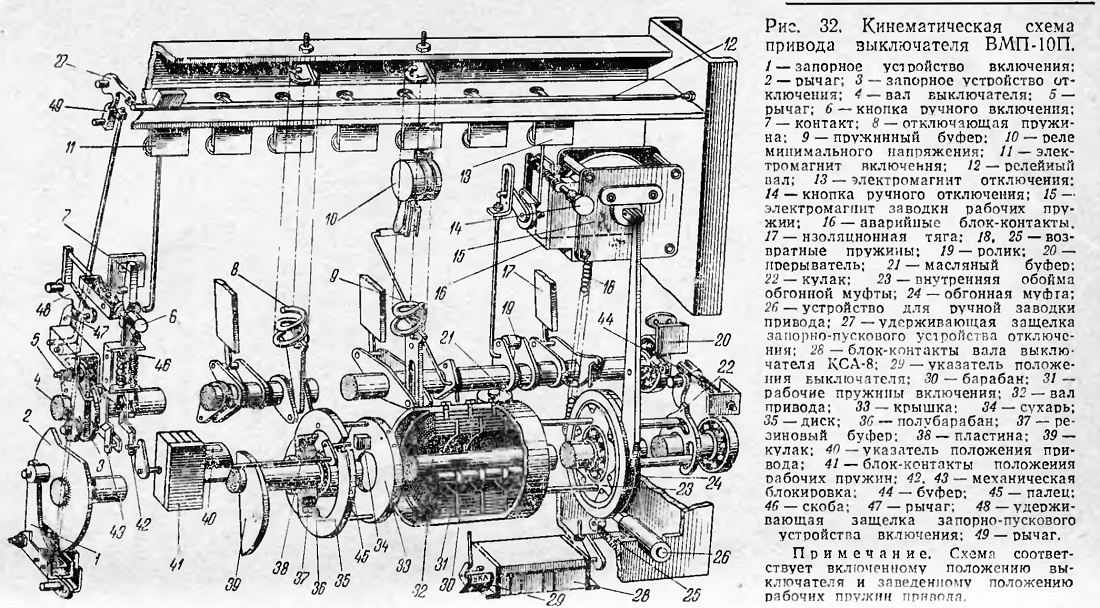

Масляный выключатель ВМП-10П со встроенным приводом (рис. 32) имеет ряд конструктивных недостатков, снижающих надежность его работы. Так, например, конструкция отдельных узлов привода такая, что не исключается возможность самопроизвольного включения выключателя при заводке рабочих пружин привода 31. Это может произойти после ручного включения выключателя с максимально допустимым натяжением рабочих пружин. При таком натяжении вал привода 32 во время включения выключателя может повернуться на угол, больший чем 360°, и тогда рычаг 2 при нажатой кнопке ручного включения 6 не запрется запорным устройством 1 в исходном положении. Это приведет во время заводки рабочих пружин к поворачиванию вала привода и медленному включению выключателя посредством ку-лака 39. Полного включения при этом не произойдет, так как вращающий момент на валу выключателя от рабочих пружин привода в конце включения (на участке хода подвижных контактов в розетках) меньше статического момента включения выключателя. Такое включение выключателя на короткое замыкание во всех случаях вызовет его повреждение от действия электрической дуги между контактами. Повреждение выключателя при неполном включении может произойти также и при 'прохождении через него рабочего тока.

Рис. 32

Выявить выключатели, у которых возможно самопроизвольное включение при заводке рабочих пружин, можно следующим способом. С помощью устройства для ручной заводки привода 26 следует завести рабочие 'пружины до максимально допустимой величины. При этом палец 45 рычага вала блок-контактов положения рабочих пружин должен занять в вырезе диска 35 крайнее положение (рис. 33). Затем с помощью кнопки ручного включения включить выключатель. Кнопку включения следует отпустить только после полного включения выключателя и окончания вращения вала привода. Если вал привода при таком включении повернется на угол, больший 360°, то данный выключатель способен к самопроизвольному включению при заводке рабочих пружин.

Самопроизвольное включение выключателя при заводке рабочих пружин будет происходить также в случае отсутствия зацепления между рычагом 47 и удерживающей защелкой 48 запорно-пускового устройства включения. Поэтому при включении выключателя от кнопки ручного включения с максимально допустимым натягом рабочих пружин необходимо обращать внимание на зацепление рычага 47 за удерживающую защелку 48 после окончания процесса включения.

Проверку работы выключателя ВМП-10П вышеуказанным способом необходимо делать не менее чем 5 раз. При положительных результатах каждой проверки

самопроизвольное включение выключателя от указанных причин будет практически исключено.

Рис. 33. Положение пальца рычага вала блок-контактов в диске при различных натяжениях рабочих пружин привода. Обозначения см. на рис. 32.
а — положение пальца при максимально допустимом натяжении рабочих пружин: б — положение пальца при перезаведен-иых рабочих пружинах.

Полная гарантия в невозможности самопроизвольного включения может быть дана только в случае положительного результата опробования выключателя на включение с перезаведенными рабочими пружинами. При этом палец 45 должен занимать положение б на рис. 33. В этом положении механическая блокировка 42 запирает кнопку ручного включения, поэтому при опробовании выключателя ее следует деблокировать.

При неудовлетворительном результате проверки работы выключателя с максимально допустимым натяжением рабочих пружин необходимо принимать меры для исключения случаев самопроизвольного включения выключателя. Одной из таких мер является отказ от включения выключателя с помощью кнопки ручного включения. При электрическом (дистанционном) включении вы ключателя происходит кратковременное воздействие электромагнита включения на защелку 48, после чего она может вернуться в исходное положение до окончания вращения вала привода. Это приведет к зацеплению рычага 47 за защелку 48 в конце процесса включения выключателя и к запиранию рычага 2 запорным устройством 1 в исходном положении, если даже рабочие пружины будут способны повернуть вал привода больше чем на 360°.

Такие же благоприятные условия работы механизма включения имеют место и при кратковременном воздействии на кнопку ручного включения. Но в нормальных условиях включать таким образом выключатель, у которого возможно последующее самопроизвольное включение при заводке рабочих пружин, не рекомендуется, так как время нажатия кнопки ручного включения зависит только от действия оператора и в некоторых случаях может быть больше допустимого для нормальной работы выключателя.

Другой мерой предупреждения самопроизвольного включения выключателя является увеличение предварительного натяжения пружины буфера 44 или замена ее на более сильную. Такая мера будет препятствовать повороту вала на угол больше чем 360°.

Самопроизвольному включению выключателя при заводке рабочих пружин может способствовать неудовлетворительная работа механической блокировки 42. Как

уже указывалось, при чрезмерно большом натяжении рабочих пружин привода, которое может произойти при ручной заводке, механическая блокировка 42 должна запирать кнопку ручного включения и не позволять включать выключатель. В некоторых случаях из-за большого люфта между штоком блокировки и кнопкой ручного включения и недостаточной жесткости скобы 46 возможно включение выключателя с чрезмерно большим натяжением рабочих пружин путем сильного нажатия на запертую механической блокировкой кнопку ручного включения. При таком включении выключателя вал привода будет стремиться повернуться на угол более 360° и зацепления рычага 47 за удерживающую защелку 48 может не произойти даже при кратковременном воздействии на кнопку ручного включения. Последующая заводка рабочих пружин приведет к самопроизвольному включению выключателя.

Для предупреждения включения выключателя при запертой кнопке ручного включения следует подтянуть винты крепления скобы 46, уменьшить люфт между кнопкой и штоком механической блокировки и в случае необходимости укоротить шток кнопки ручного включения, воздействующий на удерживающую защелку 48.

Чтобы исключить чрезмерно большое натяжение рабочих пружин при пользовании ручным устройством, следует к концу заводки уменьшать высоту подъема рычага 26 и сразу же прекращать заводку пружин после срабатывания указателя положения привода. После окончания заводки рабочих пружин, а также каждый раз перед ручным включением выключателя необходимо проверять положение привода по указателю 40.

У выключателя ВМП-10П на надежность работы механизма включения влияет также работа запорного устройства отключения 3. Если после отключения выключателя рычаг 49 не зацепится снова за удерживающую защелку 27, то при последующей заводке рабочих пружин рычаг 47 не может удерживаться защелкой 48 и выключатель будет самопроизвольно включаться.

Для обеспечения надежного зацепления рычага 49 за защелку 27 нужно удлинить тягу, связывающую рычаг с запорным устройством отключения 3, и отрегулировать зазор между рычагом 49 и защелкой 27. Зазор в отключенном положении выключателя при незаведенных рабочих пружинах должен быть не менее 1 мм.

Опыт эксплуатации комплектных распределительных устройств наружной установки (КРУН) выявил ненадежную работу применяемых в них изоляторов внутренней установки, имеющих небольшую длину пути утечки. К ним относятся также опорные изоляторы выключателя ВМГ-133. У таких изоляторов при рабочем напряжении 10 кв часто происходят перекрытия во влажную погоду, когда на поверхности изоляторов образуется роса. При напряжении 6 кв изоляция работает более надежно.

Причиной ненадежной работы изоляторов внутренней установки при напряжении 10 кв является то, что они не предназначены для работы при относительной влажности воздуха более 80% и при наличии росы па их поверхности. Как известно, без применения специальных мер влажность воздуха в шкафах КРУП мало отличается от влажности наружного воздуха и может доходить до 100%.

Для образования росы на поверхности изоляторов необязательно иметь относительную влажность воздуха в шкафах КРУН равной 100%- Достаточно иметь повышенную влажность воздуха и температуру изоляторов на несколько градусов ниже температуры окружающего воздуха. Например, при влажности воздуха 90% роса на поверхности изоляторов начинает образовываться при перепаде температур всего в 2° С. При более значительной разнице между температурой воздуха и температурой изолятора роса образуется интенсивнее.

Наиболее благоприятные условия для образования росы на поверхности изоляторов возникают в утренние часы, когда к охладившимся за ночь внутренним частям КРУН поступает снаружи более теплый и влажный воздух. Именно в эти часы происходит наибольшее количество перекрытий изоляции, переходящих в междуфаз-ные короткие замыкания.

Одной из мер предупреждения выпадения росы на поверхности изоляторов является подогрев внутренних частей КРУН. Для этих целей на дно отсека масляного выключателя устанавливают электрический нагревательный элемент мощностью 400—600 вт, который держат постоянно включенным в период возможного образования росы.

Подогрев КРУН повышает надежность работы оборудования и изоляции, но требует расхода большого количества электроэнергии. Поэтому в малозагрязняемых

районах для предупреждения перекрытий изоляторов во влажную погоду в порядке эксперимента может быть применена гидрофобная паста, например силиконовая. Этой гастой нужно смазывать только изоляцию, ненадежно работающую при росе. В КРУН серий K-VI и K-VI-У к этой изоляции относится изоляция выключателей ВМГ-133 и трансформаторов тока типа ТПЛ иТПОЛ, внутренняя часть проходных изоляторов ПНБ-10, опорные изоляторы типа ОА-Ю на предохранителях ПК-10 и проходные изоляторы типа ПБ-10.

При ремонте выключателей ВМГ-133, установленных в КРУН, следует проверять минимальное расстояние между баками выключателя, а также расстояние от частей, находящихся под напряжением, до заземленных частей. Это расстояние во всех случаях не должно быть менее 100 мм. При меньших расстояниях возможен пробой воздушного промежутка во время перенапряжений, возникающих в сети.
