II. ПРОВЕРКА И РЕГУЛИРОВКА ВКЛЮЧАЮЩЕЙ СПОСОБНОСТИ МАСЛЯНЫХ ВЫКЛЮЧАТЕЛЕЙ С ПРУЖИННЫМИ ПРИВОДАМИ - ЧАСТЬ 1





Включающая способность выключателя с каким-либо приводом, соединенным с ним определенным образом, характеризуется величиной тока короткого замыкания, который выключатель может надежно включать с посадкой механизма привода на защелку. Проверка включающей способности выключателей производится на испытательных стендах по специальным программам. В условиях эксплуатации при наладке каждого выключателя необходимо оценивать его включающую способность для проверки правильности монтажа, качества изготовления и ремонта выключателя и привода. Оценка включающей способности выключателя производится косвенным методом — путем сравнивания его механических характеристик со стандартными, которые учитывают результаты испытаний и опыт эксплуатации выключателей.

Одним из показателей оценки включающей способности выключателя является скорость включения в момент замыкания контактов. Величина скорости замыкания контактов нормируется и указывается в инструкциях и нормах испытания электрооборудования. Измерение скорости включения выключателя производится с помощью вибрографов.

При оценке включающей способности по величине скорости замыкания контактов необходимо учитывать, что она не в достаточной мере характеризует включающую способность выключателя. Прямая зависимость между величиной скорости замыкания контактов выключателя и его включающей способностью могла иметь место лишь в случае прекращения действия привода на выключатель в момент замыкания контактов, когда дальнейшее включение выключателя происходило бы под действием только кинетической энергии его подвижных частей. На самом деле даже электромагнитный привод прекращает действие на выключатель в гораздо более поздний период, а пружинный и грузовой приводы действуют на выключатель до конца включения. После замыкания контактов включение выключателя с пружинным приводом происходит за счет кинетической энергии всех подвижных частей и силы тяги от включающих пружин.

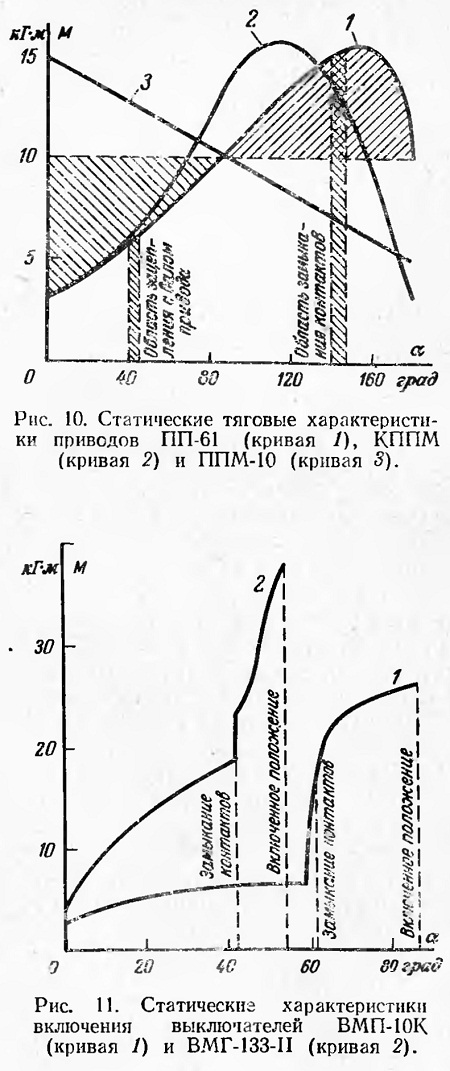

Величина силы тяги или вращающего момента на валу привода, развиваемая включающими пружинами, меняется в зависимости от положения вала привода. Если на отсоединенном от выключателя приводе измерять вращающие моменты на неподвижном валу привода в нескольких его положениях, начиная от положения, соответствующего полностью заведенным включающим пружинам, то можно для привода каждого типа по-строить график зависимости вращающего момента от угла поворота вала привода. Такая зависимость называется статической или тяговой характеристикой привода. На рис. 10 приведены статические характеристики приводов ПП-61, КППМ и ППМ-10.

Аналогичные зависимости вращающего момента на главном валу выключателя от его угла поворота можно построить и для выключателей при их медленном включении. На рис. 11 приведены статические характеристики включения выключателей ВМП-10К и ВМГ-133-II.

Как видно из сравнения статических характеристик пружинных приводов и выключателей, характер изменения их моментов отличается друг от друга. Если у выключателей наблюдается резкое увеличение включающих моментов после замыкания контактов, то у пружинных приводов наоборот — уменьшение моментов. Особенно неудовлетворительную характеристику имеет привод ППМ-10.

На участке хода в контактах включающие моменты выключателей (для приводов они являются противодействующими моментами) превосходят тяговые моменты приводов. Поэтому приводы с выключателями соединяют по таким кинематическим схемам, которые увеличивают вращающий момент на валу выключателя при передаче усилия с вала привода (рис. 12). Для этого на вал привода устанавливается более короткий рычаг, чем на вал выключателя.

Передаточное число (отношение плеча приложения силы на валу выключателя к плечу приложения силы на валу привода) зависит от отношения длин рычагов на валах выключателя и привода и от положения валов. На рис. 13 для указанных на рис. 12 кинематических схем приведены зависимости передаточного числа п от положения вала выключателя.

Без учета трения в механизме соединения вращающий момент на валу выключателя от действия привода будет увеличиваться пропорционально передаточному числу. Если умножить величину вращающего момента привода на передаточное число для одного и того же положения вала привода, получим вращающий момент на валу выключателя. Вычисленный таким образом вращающий момент на валу выключателя ВМП-10 с приводом ППМ-10 в момент замыкания контактов равен 10,5 кГ-м, а с приводом ПП-61—23 кГ-м. В конце

включения вращающие моменты на валу выключателя будут равны соответственно 15 и 50 кГ-м.

Как видно из сравнения полученных значений моментов на валу выключателя и значений моментов по статической характеристике (рис. 11), включающие моменты выключателя ВМП-10 на участке хода подвижных контактов в неподвижных значительно превосходят

вращающие моменты привода ППМ-10. В этом случае полное включение выключателя может произойти только за счет дополнительного вращающего момента (момента инерции), создаваемого силами инерции подвижных частей привода (в основном груза) и выключателя.

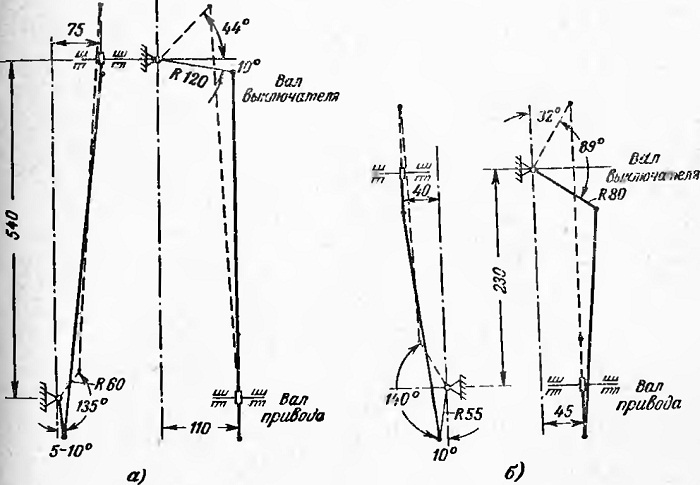

Рис. 12. Кинематические схемы соединения выключателей ВМГ-133 и ВМП-10 с приводом ПП-61.
а — схема соединения ВМГ-133; б — схема соединения ВМП-10К.
