Приложение 3
ШЕСТИЛАМПОВАЯ СХЕМА ДЛЯ ОПРЕДЕЛЕНИЯ ПРИ РЕМОНТЕ ВЫКЛЮЧАТЕЛЯ
ОДНОВРЕМЕННОСТИ ЗАМЫКАНИЯ КОНТАКТОВ ВЫКЛЮЧАТЕЛЕЙ ВМ-35 и МКП-35
Схема (рис. 21) получает питание от вторичной обмотки трансформатора
напряжением 12 в. Соединения выполняются изолированными гибкими
проводами сечением не менее 1 ли2. Необходимо разметить лампы, чтобы
знать, на какие фазы они включены.
При ручном включении выключателя в момент соприкосновения контактов
какой-либо камеры загорается соответствующая лампа. По загоранию ламп
определяется момент замыкания контактов в каждой камере, и на штангу
наносятся отметки. Разновременность в замыкании контактов выключателя
определяется по отметкам.

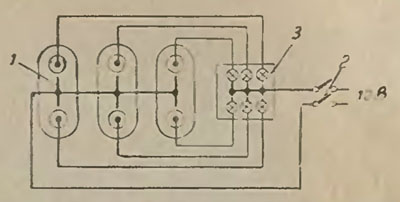

Рис. 21. Схема для определения разновременности
замыкания контактов выключателей.
1 — подвижной контакт:
2 — рубильник; 3 — щиток с лампами.
