Экскаватор Doosan Solar 180W-V. ПРОГРЕВ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

ОСТОРОЖНО!

Если замечены какие-либо проблемы при работе, следует немедленно заглушить двигатель. Дать экскаватору достичь нормальной рабочей температуры перед началом работы, особенно в холодную погоду.

Нормальная рабочая температура идравлического масла 50 – 80°C. Необходимо следовать процедурам, описанным ниже для прогрева гидравлической жидкости.

1. Дать двигателю поработать приблизительно 5 минут без нагрузки на скорости в середине диапазона скоростей.




2. Установить рычаг блокировки (1, рис.17) в разблокированное положение (UNLOCK).




3. Медленно прокрутить цилиндры стрелы, рукояти и ковша без нагрузки примерно 5 раз для обеспечения циркуляции масла в системе. Выполнять 5 минут.



   Рис. 16






   Рис. 17

   ПРИМЕЧАНИЕ:

   Не допускать,



   чтобы

   цилиндры перекачивали гидравлическое масло через возвратный клапан в течение более 20 секунд подряд.

4. Проверить зазор и полностью поднять

   переднее навесное

   оборудование. Выполнить 3 поворота по часовой стрелке. Выполнить 3 поворота против часовой стрелки.

5. Переместиться вперед и назад на малой скорости на два оборота ведущего колеса.

Рис. 18

Экскаватор Doosan Solar 180W-V. ПРОГРЕВ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ В ХОЛОДНУЮ ПОГОДУ

1. Дать двигателю поработать на малых оборотах холостого хода LOW IDLE (без нагрузки) 5 минут (рис.19).




2. Дать двигателю поработать приблизительно 5 минут без нагрузки на скорости в середине диапазона скоростей (рис. 20).




3. Установить рычаг блокировки в разблокированное положение (1, рис.21) в положение (UNLOCK).






   Рис. 19





   Рис. 20







4. Медленно прокрутить цилиндры стрелы, рукояти и ковша без нагрузки примерно 5 раз для обеспечения циркуляции масла в системе. Выполнять 5 минут.



   Рис. 21

   ПРИМЕЧАНИЕ:

   Не допускать,



   чтобы

   цилиндры перекачивали гидравлическое масло через возвратный клапан в течение более 20 секунд подряд.




   Рис. 22









   ЭКСПЛУАТАЦИЯ 3-11

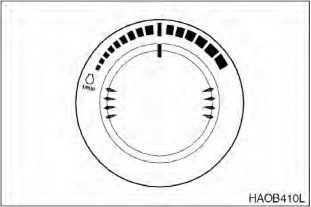

5. Установить скорость двигателя на диске

   в положение

   "высокие обороты

   холостого хода" HIGH IDLE (рис. 23).

6. Выполнять п.4

   в течение 5

   минут.

   Если

   рабочая скорость будет оставаться

   низкой,

   продолжать работу, но

   соблюдать предельную осторожность, так как машина может функционировать с перебоями.

7. Проверить зазор и полностью поднять переднее навесное оборудование.

   Медленно выполнить

   3 поворота по

   часовой стрелке. Медленно выполнить 3

   поворота против часовой стрелки.

8. Переместиться вперед и назад на малой скорости на два оборота ведущего колеса.

Экскаватор Doosan Solar 180W-V. ОСТАНОВКА ДВИГАТЕЛЯ

Рис. 23

ПРИМЕЧАНИЕ:

Дать двигателю

поработать

3-5 минут на

холостом ходу прежде,

чем

заглушить его.

Если заглушить

двигатель сразу,

может

возникнуть резкий перегрев, вызывающий повреждение двигателя.

Работа двигателя на холостом ходу позволит рассеять тепло.

1. Установить экскаватор на стоянку на плотном ровном грунте.




2. Опустить переднее навесное оборудование на грунт и убедиться, что все находятся в нейтральном положении (NEUTRAL).






   Рис. 24






   Рис. 25













3. Установить рычаг блокировки в

   заблокированное положение потянув его вверх, рис. 26.

   (LOCK),







4. Установить диск скорости двигателя на



   Рис. 26

   низкие обороты холостого хода



   (LOW

   IDLE),

   рис. 27.

   Дать двигателю

   поработать на холостом ходу 3-5 минут.




5. Выключить двигатель поворотом ключа стартера в положение "O" (OFF) (рис. 28).




   Рис. 27



6. Извлечь ключ из замка зажигания.

Экскаватор Doosan Solar 180W-V. ПРОВЕРКА МАШИНЫ ПОСЛЕ ОСТАНОВКИ ДВИГАТЕЛЯ

1. Отремонтировать экскаватор,

   если

   обнаружена утечка масла или охлаждающей жидкости.

2. Убедиться,

   что переднее навесное

   оборудование и ходовая часть внешне выглядят исправными.

   Устранить все проблемы.

3. Заполнить топливный бак.




   Рис. 28

4. Удалить скопившиеся в отсеке двигателя

   воспламеняющиеся материалы, как листья, бумага и т.п.

   такие

5. Очистить всю грязь и т.п.

с ходовой

части и гусениц. всех ступеней, оператора.

Убедиться в чистоте поручней и кабины
