Экскаватор Doosan Solar 180W-V. МЕТОД НАСТРОЙКИ ГЛАВНОГО МЕНЮ

Пользуясь комбинациями кнопок выбора режима, можно проверить информацию о выборе языка, установке времени и о фильтре/масле. При необходимости можно установить нужные параметры.

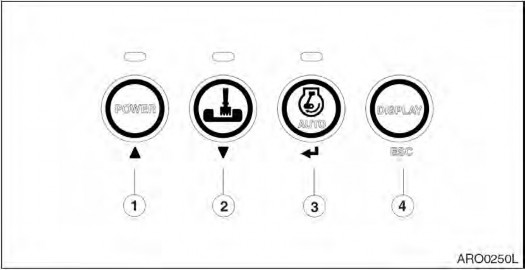

Рис. 68

Кнопка со стрелкой вверх (▲, 1 на рис. 68): используется для перемещения пункта меню вверх или влево.
Кнопка со стрелкой вниз (▼, 2 на рис. 68): используется для перемещения пункта меню вниз или вправо.
Кнопка "Enter" (Ввод) (

, 3 на рис. 68): используется для установки меню или стирания

времени использования фильтра/масла.
Кнопка Меню/ (ESC, 4

на рис. 68):

Используется для входа в главное меню или для

возврата к предыдущему экрану из каждого подменю.

ГЛАВНОЕ МЕНЮ

При нажатии кнопки “ESC” (Выход) дольше 3 секунд отображается экран главного меню. Отображаются три основных пункта главного меню. Это:

Язык, стр. 2-36.
Настройка часов, на стр. 2-36.
Информация о фильтре/маслах, стр. 2-37.

При нажатии кнопки “Esc” (Выход) более чем

на 1

секунду происходит возврат от

главного меню к обычному дисплею.

При нахождении в любом меню более 20

секунд без изменения экрана, возврат к обычному дисплею.

происходит

Рис. 69

Выбор меню можно изменить, нажав кнопки вверх (▲) или вниз (▼). Выбранный пункт меню выделяется, и рядом с ним появляется курсор.

При выделенном пункте меню нажать кнопку подтверждения “ENTER” (

следующее подменю.

Ввод) для входа в

2-35

ВЫБОР ЯЗЫКА

Установив курсор на строчке выбора языка,

нажать кнопку ENTER (

, Ввод), и на экране

появится подменю выбора языка. Нужный язык можно выбрать, кнопки Вверх (▲) или Вниз (▼).

нажимая

Можно задать язык отображения информации на дисплее.

Для выбора языка нажать кнопку

ENTER

( Ввод).

При нахождении в любом меню более 20

секунд без изменения экрана, возврат к обычному дисплею.

происходит

Рис. 70

УСТАНОВКА ЧАСОВ

Установив курсор на строчке установки

часов

(Set clock),

нажать кнопку

ENTER

(◀ Ввод),

на экране появится подменю

установки часов.

При нахождении в любом меню более 20

секунд без изменения экрана, возврат к обычному дисплею.

происходит

Метод установки

Переместить курсор в нужное место с

помощью кнопки ENTER (

Ввод).
Установить время с помощью кнопок Вверх (▲) или Вниз (▼).

3. + (▲), - (▼): увеличение или уменьшение числа.

Рис. 71

Кнопка

MOVE (

перемещение):

подтверждение и перемещение курсора в другое место.
ESC: переход в главное меню путем нажатия более 1 секунды.

Установка минут '00'

Одновременно нажать кнопки ENTER (

Ввод) и Вверх (▲).
Если отображаемое время 30 минут или меньше, часы покажут предыдущий час.
Если показываемое время превышает 30 минут, часы покажут следующий час.
Если предыдущий час больше 23, часы покажут следующий день.

2-36

ИНФОРМАЦИЯ О ФИЛЬТРАХ/МАСЛАХ

Установив курсор на строчке информации о

фильтрах

/маслах,

нажать кнопку

ENTER

( Ввод),

на экране появится подменю с

информацией о фильтрах/маслах.

Любой режим можно изменить с помощью кнопок Вверх (▲) или Вниз (▼). Этот экран показывает количество часов работы фильтров/масел.

Рис. 72

Рис. 73

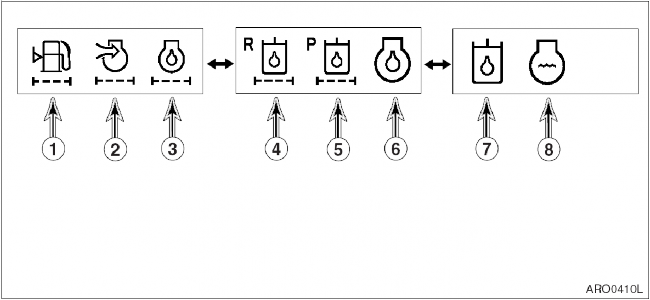

Последовательность показа меню и объяснения символов

1. Топливный фильтр	↔	2. Воздухоочистит ель	↔	3. Фильтр моторного масла	↔	4. Фильтр возвратного
						контура
↕						↕
8. Охлаждающая вода	↔	7. Гидравлическое масло	↔	6. Моторное масло	↔	5. Пилот- фильтр

Рис. 74

2-37

Сброс времени работы фильтров/масел

После замены фильтра и масла вновь установить счетчик часов работы на ноль

(Hrs: 0000). 0000).

Таким образом,

легко

отслеживать следующий срок замены. Часы

работы накапливаются, работает двигатель.

только когда

На экране с информацией о состоянии

фильтров/масел нажать кнопку

ENTER

( Ввод),

что вызовет появление экрана

сброса.

Рис. 75

На экране сброса часы работы могут быть

установлены на ноль

(Hrs: 0000)

путем

нажатия кнопки ENTER (◀

Ввод).

Если кнопка ENTER (

Ввод) нажата, сброс

будет завершен.

Одновременно на экране

появится предыдущее меню. Если нажата кнопка

ESC (Выход),

предыдущее меню появится на экране, но сброс выполнен не будет.

Предыдущее меню выводится на экран нажатием кнопки ESC (Выход).

При нахождении в любом меню более 20

секунд без изменения экрана, возврат к обычному дисплею.

происходит

Рис. 76
