Kawasaki Diesel MULE 4010 TRANS 4x4 (KAF950G9). Manual - part 107

16-10 FRAME

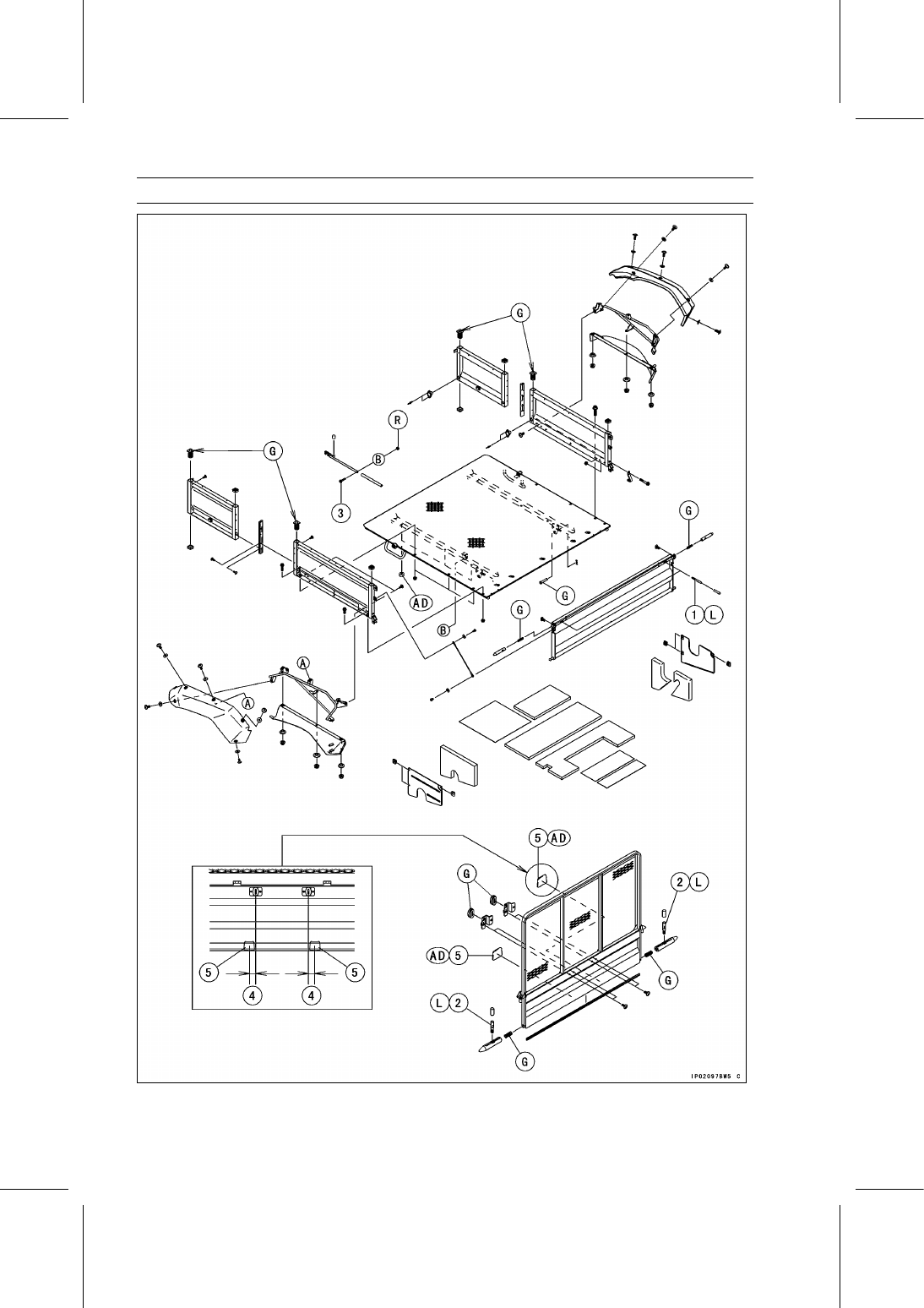

Exploded View

FRAME 16-11

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Tail Gate Fixing Lever Screws

4.4

0.45

39 in·lb

L

2

Screen Fixing Lever Screws

4.4

0.45

39 in·lb

L

3. Fix the bolt to inside from outside.
4. 18 mm (0.71 in.)
5. Dampers

AD: Apply adhesive.

G: Apply grease.

L: Apply a non-permanent locking agent.

R: Replacement Parts

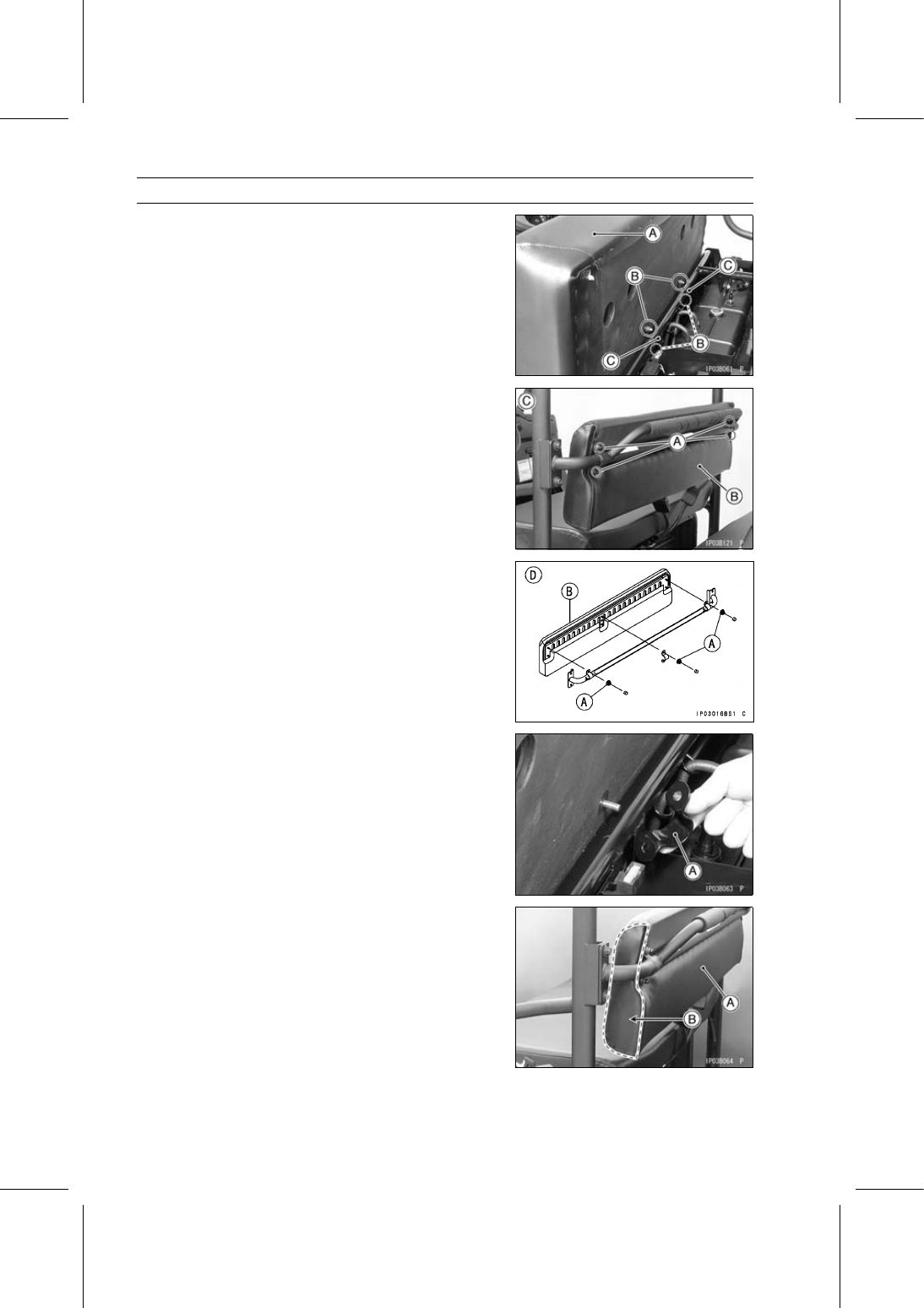

16-12 FRAME

Seats and Seat Belts

Front Seat Removal

•

Tilt up the seat [A].

•

Remove:

Seat Bracket Nuts [B]
Seat Brackets [C]
Seat

•

Remove:

Caps
Seat Back Mounting Nuts [A]
Seat Back [B]
[C] KAF950G9

∼ GA/HA

[D] KAF950GB

∼

Front Seat Installation

•

Installation is the reverse of removal, note the following.

○

Replace the seat bracket nuts and seat back mounting
nuts with new ones.

○

Apply lithium grease (NLGI Grade No.2) to the inner sur-
face of the seat bracket [A].

○

Be careful not to overtighten the seat bracket nuts. After
tightening the nuts, the seat must be moved up and down
smoothly.

○

Install the front seat back [A] so that its thicker side [B]
faces downward.

○

Apply adhesive to the caps.

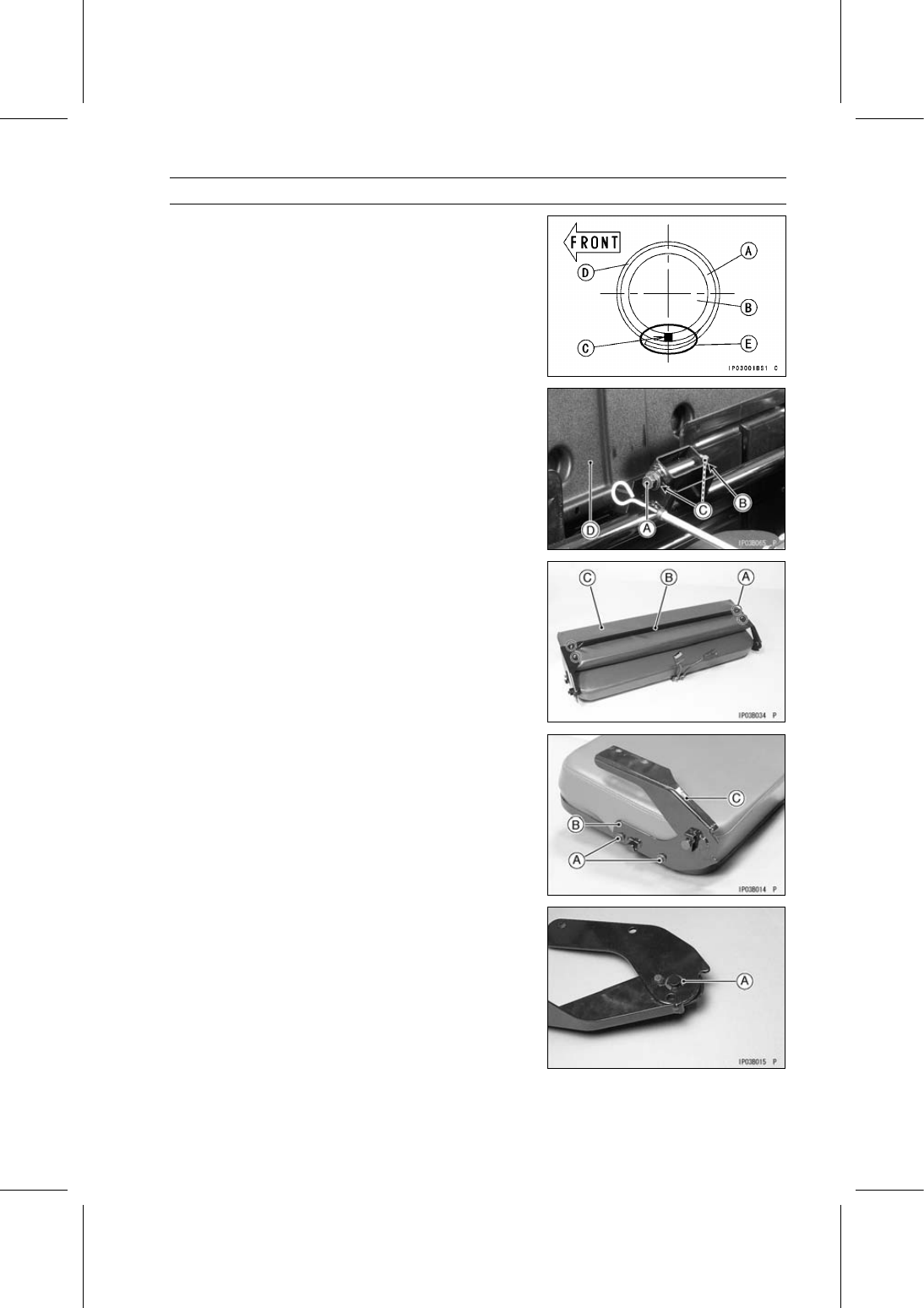

FRAME 16-13

Seats and Seat Belts

•

When replacing the rear handle pad [A], install it on the
seat bar [B] with adhesive agent.

○

Apply adhesive cement to 3 places: Both ends and center
(Length = 80 mm, 3.15 in.).

Slit [C]

•

Install the cover [D] so that its velcro side [E] faces down-
ward.

Rear Seat Removal

•

Fold the rear seat and push its assembly into the stored
position.

•

Tilt up the cargo bed.

•

Remove:

Pivot Bolt [A]
Nut [B]
Washers [C]
Rear Seat [D]

•

Remove:

Rear Seat Back Mounting Nuts [A]
Rear Seat Stay [B]
Rear Seat Back [C]

•

Remove:

Bottom Lever Bolts [A]
Bottom Lever [B] with Upper Lever [C]

•

Remove the circlip [A].
