5-20 ENGINE TOP END

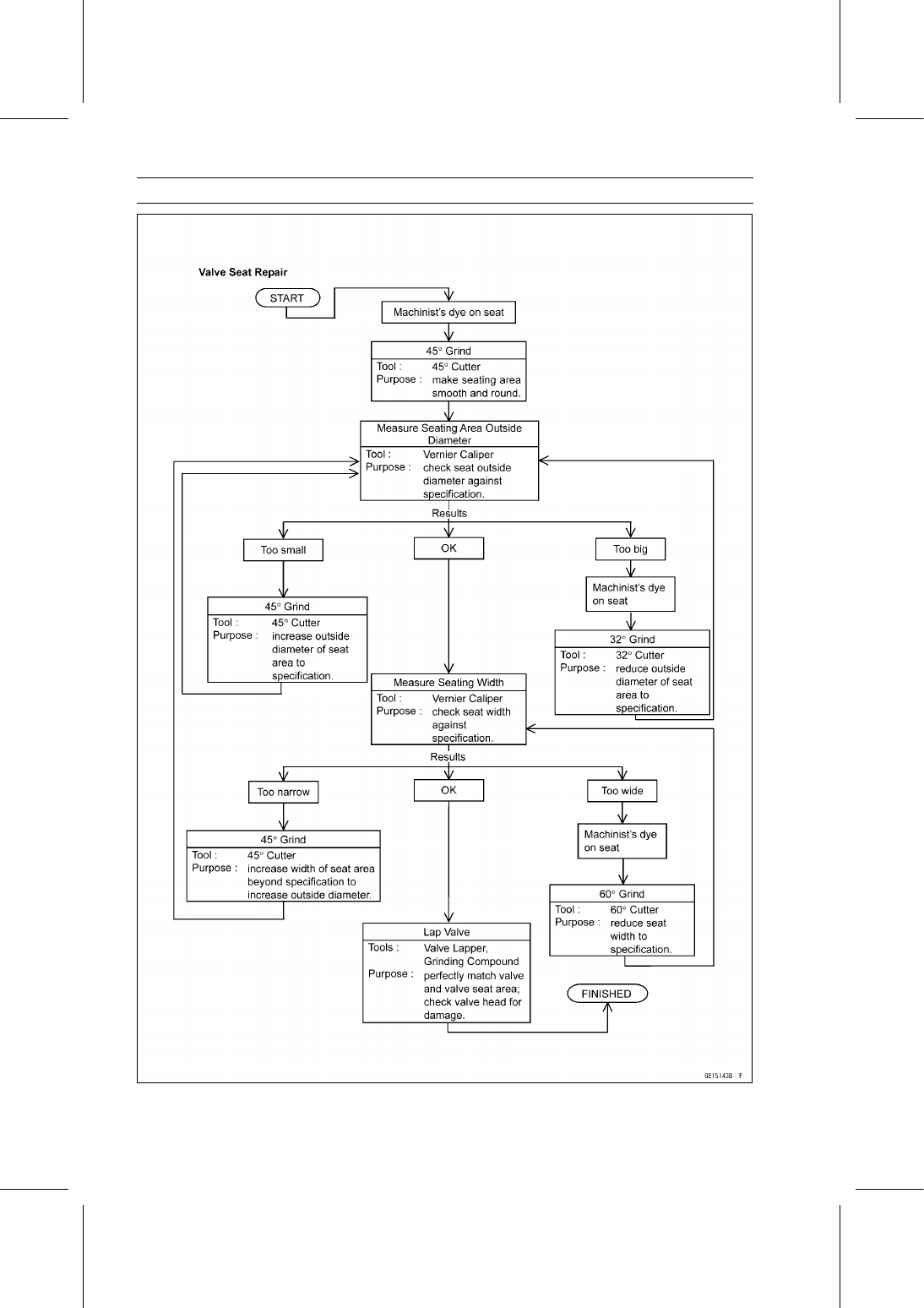

Valves

ENGINE TOP END 5-21

Valves

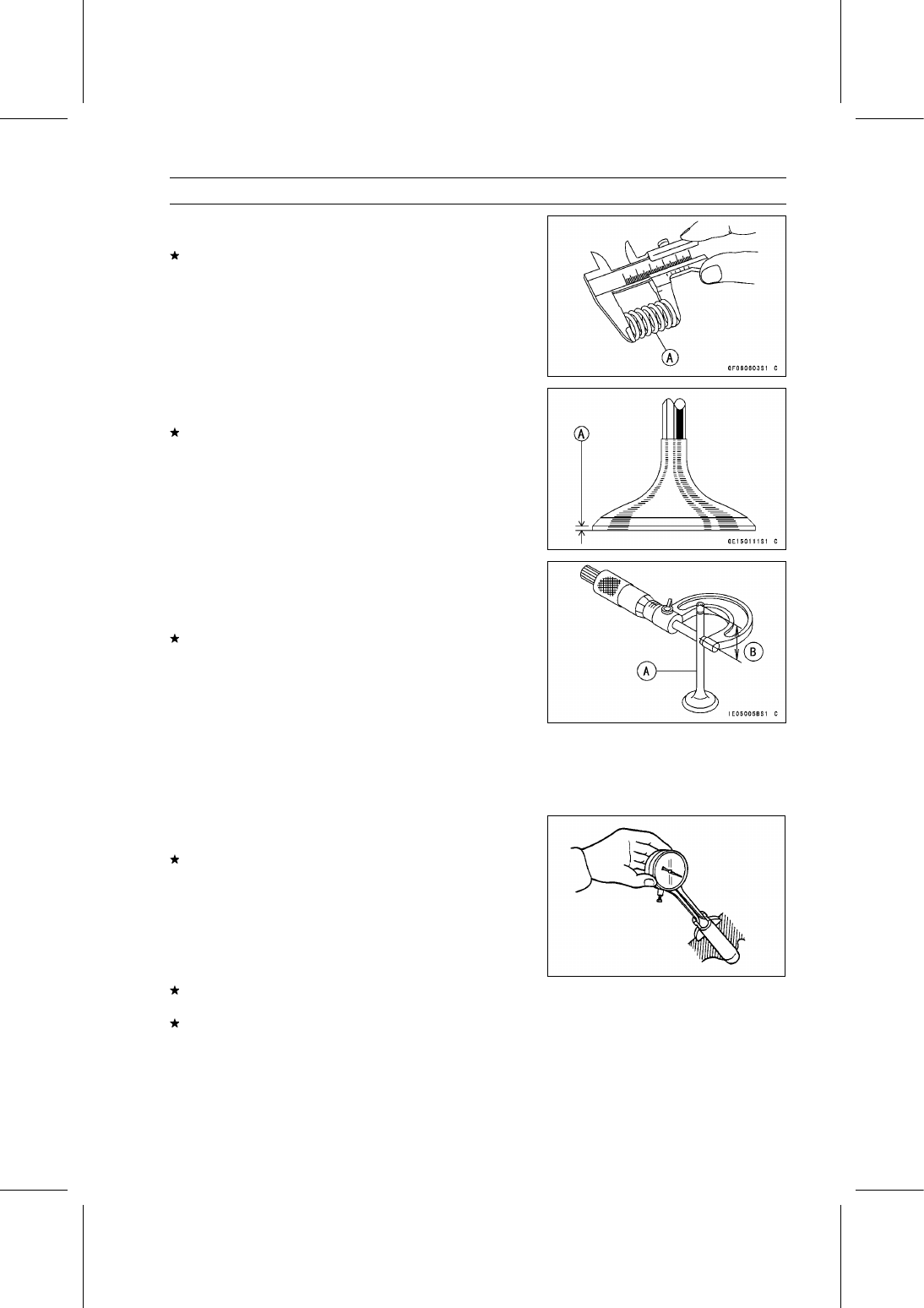

Valve Spring Free Length

•

Measure the valve spring free length.
If the free length is less than the service limit, replace the
valve spring [A] with a new one.

Valve Spring Free Length

Standard:

30.7 mm (1.2087 in.)

Service Limit:

29.7 mm (1.1693 in.)

Valve Head Thickness

•

Measure the thickness [A] of the valve head.
If the valve head thickness is less than the service limit,
replace the valve with a new one.

Valve Head Thickness

Standard:

1.2 mm (0.0472 in.)

Service Limit:

1.0 mm (0.0394 in.)

Valve Stem Diameter

•

Measure the diameter of the valve stem at specified dis-
tance from end of the valve [A] as shown in the figure.

35 mm (1.38 in.) [B]

If any single measurement is less than the service limit,
replace the valve with a new one.

Valve Stem Diameter

Standard:

Inlet

5.945

∼ 5.960 mm (0.2341 ∼ 0.2346 in.)

Exhaust

5.965

∼ 5.980 mm (0.2348 ∼ 0.2354 in.)

Service Limit:

Inlet

5.903 mm (0.2324 in.)

Exhaust

5.923 mm (0.2332 in.)

Valve Guide Inspection

•

Measure the inside diameter of the valve guide.
If the valve guide has worn past the service limit, replace
the valve guide or cylinder head.

Valve Guide Inside Diameter

Standard:

6.000

∼ 6.015 mm (0.2362 ∼ 0.2368 in.)

Service Limit:

6.036 mm (0.2376 in.)

○

Measure the outside diameter of the valve guide re-
moved.
If the diameter is 11.05 mm (0.4350 in.), replace it with a
replacement valve guide.
If the diameter is 11.08 mm (0.4362 in.), it is a replace-
ment valve guide. Replace the cylinder head.

Valve Guide Outside Diameter

Standard Valve Guide:

11.05 mm (0.4350 in.)

Replacement Valve Guide:

11.08 mm (0.4362 in.)

5-22 ENGINE TOP END

Valves

Measuring Valve/Guide Clearance

•

Subtract the valve stem diameter from the valve guide
inside diameter to get the valve/valve guide clearance.

Valve/Guide Clearance

Standard:

Inlet

0.055

∼ 0.070 mm (0.0022 ∼ 0.0028 in.)

Exhaust

0.035

∼ 0.050 mm (0.0014 ∼ 0.0020 in.)

Service Limit:

Inlet

0.090 mm (0.0035 in.)

Exhaust

0.094 mm (0.0037 in.)

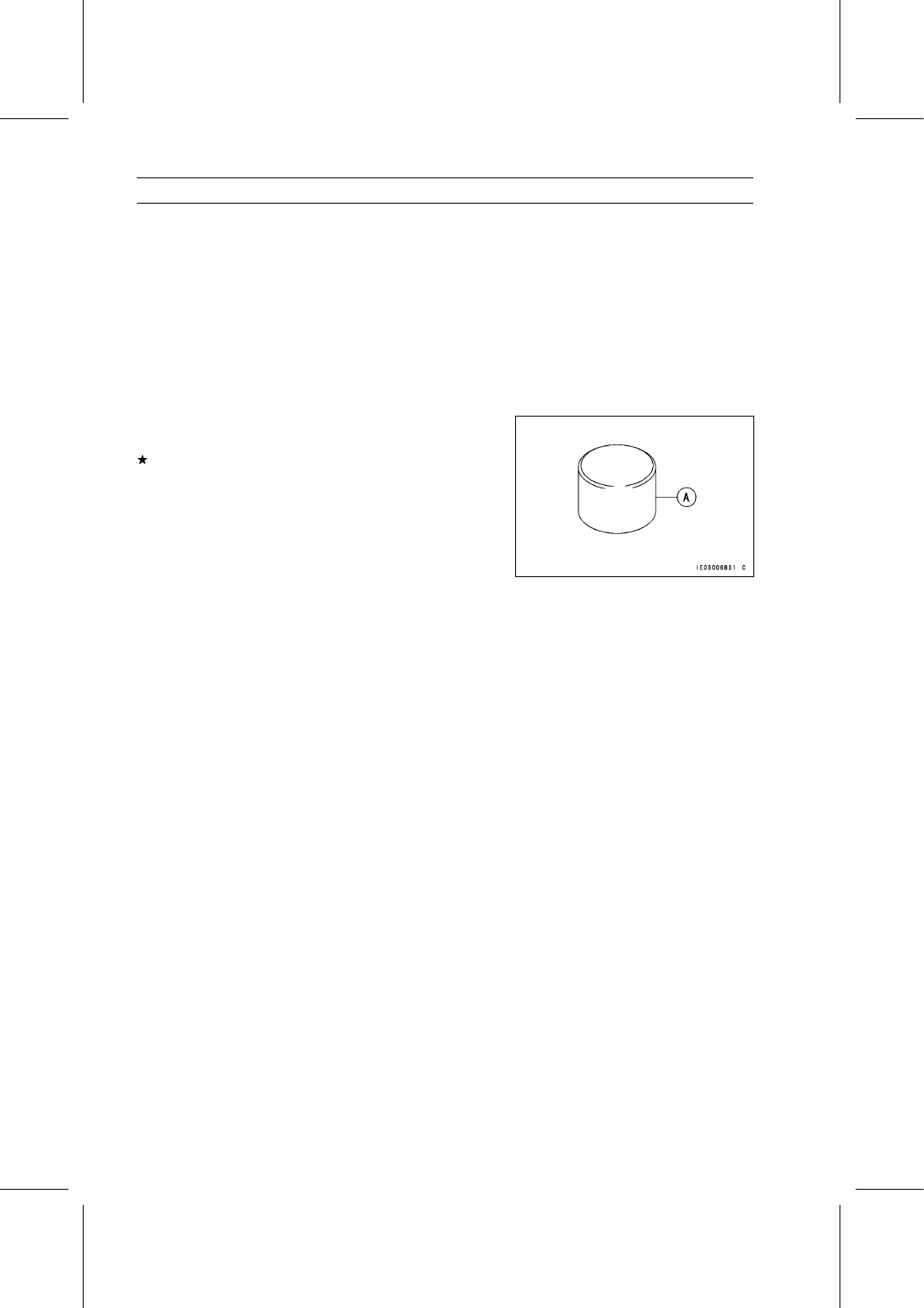

Valve Stem Cap Inspection

•

Visually inspect the valve stem cap [A] for wear.
If the cap is worn, replace it.

ENGINE TOP END 5-23

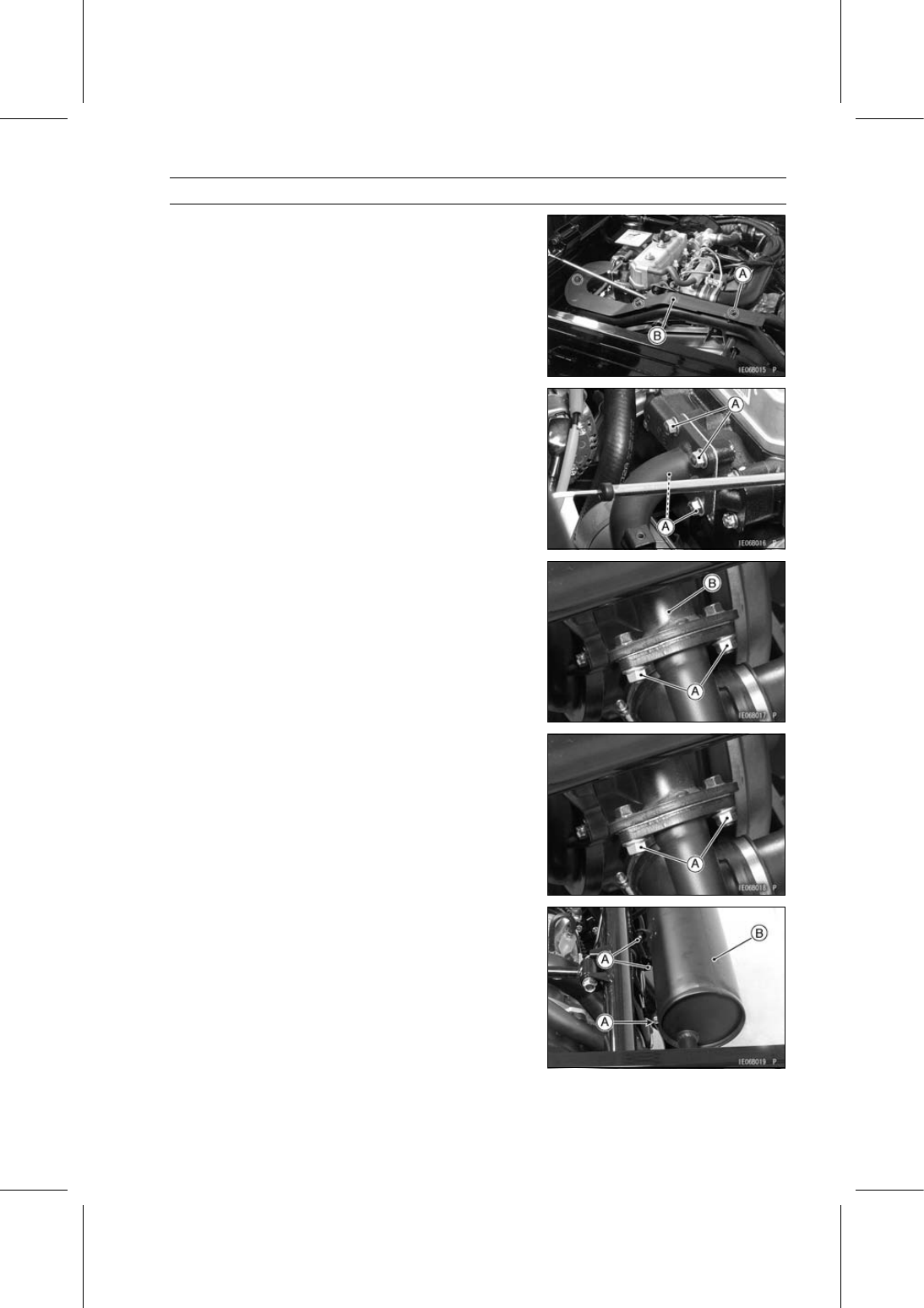

Exhaust Pipe and Muffler

Exhaust Pipe Removal

•

Tilt up the cargo bed.

•

Remove:

Bolts [A] and Washers
Exhaust Pipe Cover [B]

•

Remove the exhaust pipe holder nuts [A].

•

Remove:

Joint Bolts and Nuts [A]
Exhaust Pipe [B]

Muffler Removal

•

Remove the joint bolts and nuts [A].

•

Remove:

Muffler Mounting Bolts [A] and washers
Muffler [B]
