207

довательно,  п

в

  =  (12  ÷  8)  п

дв

.  Точное  значение  п

в

  зави-

сит  от  многих  дополнительных  факторов,  поэтому  лучше

определять его опытным путем.



Из  рис.  164,  где  показана  камера  Рикардо  «КометаIII»,

видно,  что  движение  заряда  может  иметь  характер  струй-

ного  течения,  переходящего  постепенно  в  направленную

турбулентность,  или  вращательное  движение,  напоми-

нающее  по  характеру  в  большей  или  меньшей  мере  вихрь.

При  вихревом  движении  легче  контроль  интенсивности

движения и меньше потери энергии.



339.  Перепад  давлений  в  двух  частях  камеры,  о  кото-

ром  говорилось  в  абзаце  337,  приводит  к  дополнительным

гидравлическим  потерям,  и  в  зависимости  от  того,  изме-

ряется  ли  давление  в  цилиндре  (что  более  верно)  или  в  до-

полнительной  камере  (что  чаще  всего  делается  вследствие

большей  доступности),    получается  либо  низкий  механи-

ческий    к.  п.  д.,      либо    высокий      удельный      индикаторный

расход  топлива.  Для  того  чтобы  снизить  эти  гидравли-

ческие  потери,  применялся  поршень  со  специальным  вы-

теснителем,  имеющим  форму  цилиндрического  выступа  на.

днище  поршня,    при    помощи    которого  малое  проходное

сечение  между  обеими  частями  камеры  создается  лишь

в  конце  такта  сжатия.  Этот  цилиндрический  выступ  пере-

крывает  частично  проход  в  головке  блока  непосредственно

перед  в.  м.  т.  (рис.  165).  Таким  образом  достигаются  вы-

сокие  скорости  перетекания  без  больших  гидравлических

потерь,  причем  оказывается  возможным  установить  впуск-

ные  и  выпускные  клапаны  в  дополнительной  камере,  из-

бегая  чрезмерно  больших  потерь  на  газообмен.  Возраже-

нием  против  такой  конструкции  является  очень  высокая

температура  поршня  вследствие  обтекания  выступа  горя-

щими  газами,  поэтому  поршни  такой  конструкции  приме-

няются  только  на  двигателях  с  низкой  теплонапряжен-

ностью.

340.  Оказалось  очень  важным  другое  конструктивное

решение,  при  котором  в  конце  такта  сжатия  поршень  под-

ходит    к    головке  цилиндра    очень    близко  значительной

частью  поверхности  днища  и  вытесняет  воздух  из  про-

странства    над  этой      поверхностью      (над    вытеснителями)

в  основное  пространство  камеры  сгорания.  В  этом  случае

проходное    сечение      и,      следовательно,      скорости    опреде-

ляются  зазором  между  поршнем  и  головкой,  который  и

представляет   собой   проход   в   пространство   сгорания



208

(рис.  165).  В  начале  хода  сжатия  решающее  значение
имеет  проходное  сечение  горловины  (с  площадью

)



камеры,  которая  для  простоты  показана  здесь  цилиндри-
ческой,  В  дальнейшем,  когда

,  решающим  (наимень-

шим)  становится  проходное  сечение,  площадь  которого
равна  2πdh.  И  в  этом  случае  при  заданной  конечной  ско-
рости  перетекания  достигается  уменьшение  потерь  на
перетекание.



Подобный  метод  «выжимания»  воздуха  из    простран-

ства между поршнем и головкой цилиндра был применен

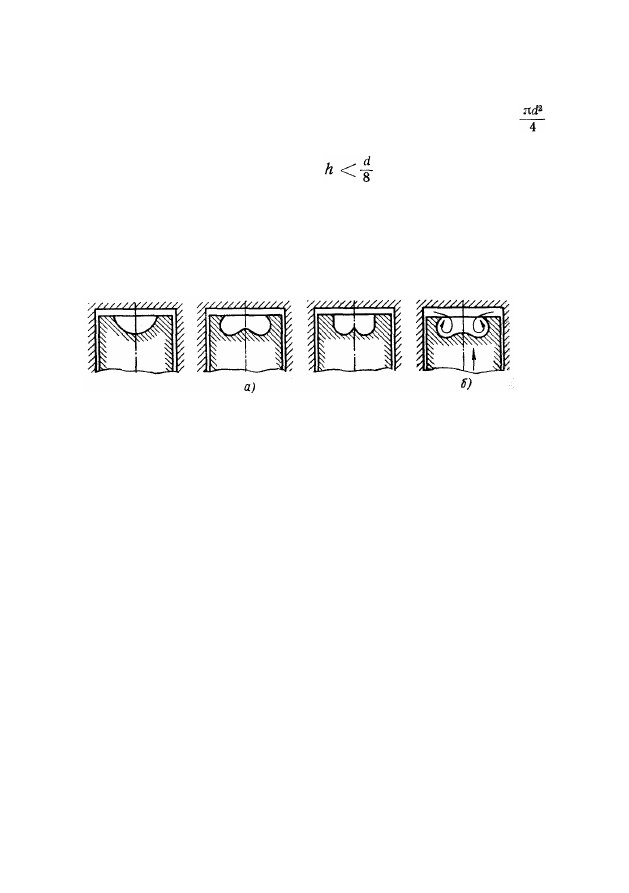

Рнс.  166.  Камеры  сгорания,  расположенные  в  поршне,  в  которых  ис-

пользуется принцип вытеснения заряда:



а  —  различные        конструкции;        б  —  схема      тороидального  движения    заряда,

вызванного вытеснителями



Рикардо  в  двигателях  с  искровым  зажиганием  и  нижним

боковым  расположением  клапанов  очень  давно  (абзац  171).

Позднее  он  же  применил  его  на  своем  двигателе  с  воспла-

менением  от  сжатия  и  гильзовым  распределением  (см.

рис.  124)  и,  наконец,  на  двухтактном  двигателе  (см.

рис.  158,  I  ).  Термин  «выжимание»  (сквиш)  стал  обычным

в  английской  литературе  после  использования  его  в  ла-

боратории Рикардо.



341.

Наиболее  эффективным  применением  движения

воздуха  по  принципу  «выжимания»  является  сочетание

его  с  вихрем,  создаваемым  на  впуске  в  четырехтактных

двигателях  с  клапанным  газораспределением  при  распо-

ложении  камеры  в  поршне  (рис.  166,  а)  и  двухтактном  дви-

гателе при расположении камеры в головке (рис. 158, 1).



Первоначально  предполагалось,  что  «выжимание»  вы-

зывает  тороидальное  движение,  к  которому  собственно  и

были  приспособлены  камеры  сгорания,  такие  как  Заурер

и  А.  Е.  С.  (рис.  166,  б).  Существовало  мнение,  что  при

этом  осуществляется  комбинация  тороидального  и  вра-

щательного движений,  причем увеличение угловой  ско-





209

рости  вращения  заряда  достигается  уменьшением  диа-

метра  камеры.  Дикси,  однако,  показал,  что  комбинация

вращения  заряда  вокруг  оси  цилиндра  с  эффектом  вытес-

нения  прежде  всего  приводит  к  усилению  вращательного

движения.  Методом  Алкока  (нанесением  алюминиевой

краски  определенной  густоты  на  поршень  и  головку)

Дикси  зарегистрировал  характер  движения  воздуха  у  сте-

нок  камеры  проворачиванием  коленчатого  вала  двигателя

в  течение  определенного  времени.  Таким  образом  он  на-

шел,  что  характер  движения  заряда  у  дна  камеры  такой

же, как в пространстве цилиндра над  поршнем, причем

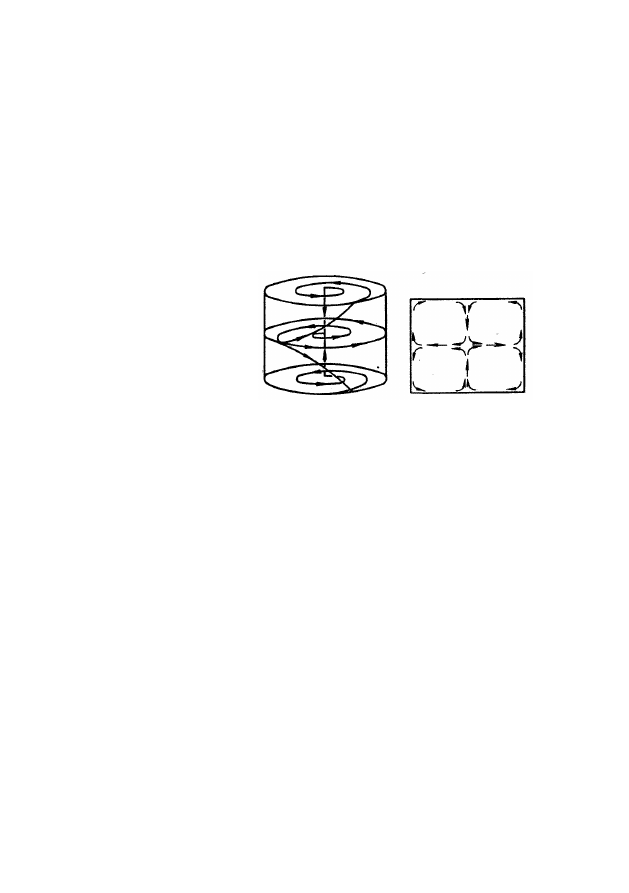

Рис. 167. Сложное дви-

жение  заряда,  вызван-

ное  совместным  дейст-

вием  вихря  и  вытесне-

ния заряда



где-то  на  боковых  стенках  имеется  «экватор»,  где  заряд

движется  только  горизонтально.  Схематически  движение

заряда  представлено  на  рис.  167,  из  которого  видно,  что

характер  этого  движения  очень  сложный.  Рикардо  около
1930  г.  в  опытах  с  двигателем,  имеющим  гильзовое  газо-

распределение  (рис.  124),  по  наличию  отложений  сажи

выяснил,  что  топливо  увлекается  внутрь  камеры;  но  он

разработал  гипотезу  о  характере  движения  воздуха,  ко-

торая  позднее  была  опровергнута.  При  слишком  высокой

скорости

вращательного

движения

заряда

движение,

направленное  внутрь  камеры,  может  привести  к  ярко  вы-

раженной  тенденции  к  сажеобразованию  из-за  избытка

топлива  в  ядре  вихря,  особенно  при  центрально  располо-

женной  форсунке.  Это  может  одновременно  сопровож-

даться  чрезмерным  проникновением  топлива  на  перифе-

рию,  что  следует  из  рис.  167  и  подтверждено  практикой
(сравните  сказанное  здесь  с  тем,  что  говорилось  об  эффекте

тангенциальных  продувочных  окон  двухтактного  двига-

теля в абзаце 329).



342.  Наиболее  важным  результатом  действия  вытесни-

телей  является  ускорение  вращения  за  счет  вытеснения

вращающегося  заряда  в  камеру  меньшего  диаметра,  про-

исходящее по законам свободного вихря с сохранением







210

момента  количества  движения.  Таким  образом,  желаемая

скорость  вращения  может  быть  достигнута  при  меньшем

угле  охвата  ширмы  клапана,  а  следовательно,  при  большем

наполнении  цилиндра  в  связи  с  тем,  что  наибольшие  ско-

рости  заряда  достигаются  лишь  в  необходимый  момент

в  конце  сжатия,  вследствие  чего  потери  энергии  заряда

за  счет  трения  оказываются  небольшими.  Как  ясно  из

предыдущих  иллюстраций,  форсунка  может  быть  распо-

ложена  как  в  центре,  так  и  сбоку  камеры  сгорания.  Если

форсунка  расположена  в  центре  камеры,  в  большинстве

случаев  используются  распылители  с  четырьмя  отверсти-

ями.  В  двигателях,  в  которых  вихрь  создается  на  впуске

и  используется  вытеснение  заряда  при  сжатии,  иногда

получаются  очень  благоприятные  характеристики  удель-

ных  расходов  топлива,  причем  высокие  средние  давления

цикла  имеют  место  в  широком  диапазоне  чисел  оборотов.

Без  применения  наддува  достигается  среднее  индикатор-

ное  давление,  равное  9—10  кг/см

2

,  при  приемлемой  дым-

ности отработавших газов.



343.  Движение  заряда,      созданное    в    период    горения.

Любое  горение,  за  исключением  одновременного  взрыва,

вызывает  движение  заряда  из-за  расширения  горящей  ча-

сти  смеси.  Если  бы  имелись  только  горючая  смесь  топлив-

ных  паров  и  воздух  в  пространстве,    имеющем  простую

форму,  то  горение  не  оказывало  бы  влияния  на  процесс

смешения,  так  как  все  элементы  объема  либо  расширялись

бы,  либо  сжимались,  не  испытывая  заметного  относитель-

ного  перемещения.  В  двигателе  с  воспламенением  от  сжа-

тия      смешение      оказывается        связанным        со      сгоранием

вследствие:



1)  наличия жидкого топлива в горящей струе;
2)  движения  заряда  в  зоне  горения  вследствие  локаль-

ных различий в степени расширения;

3)  конструктивных        особенностей        камер        сгорания,

вследствие    которых    расширение    горящих      газов    проис-

ходит  в  виде  направленного  истечения  во  второе  простран-

ство  камеры  (принцип  работы  предкамерного  двигателя,

см. абзац 281).

344.  Наличие  жидкого  топлива  в  горящей  струе  рас-

пыленного      топлива      обычно      влияет  на  дальнейшее  сме-

шение  неблагоприятным  образом,    так    как    горение,    на-

чинающееся  в  оболочке  струи,  оттесняет  окружающий  ее

воздух все дальше от ядра струи. Однако повышение тем-
