Сгорание в поршневых двигателях (Брозе Д.) - часть 50







199

форсунок,      если      несколько      форсунок      расположены  по

периферии камеры сгорания.



328.  На  рис.  157  показаны  схематически  примеры

наиболее  типичных  конструкций  двухтактных  двигателей

с  созданием  направленного  движения  заряда  за  счет

тангенциального  расположения  продувочных  окон,  а

именно  двигателей  с  противоположно  движущимися  порш-

нями  системы  Юнкерс,  величина  диаметра  камеры  сгора-

ния которых близка диаметру цилиндра. За исключением

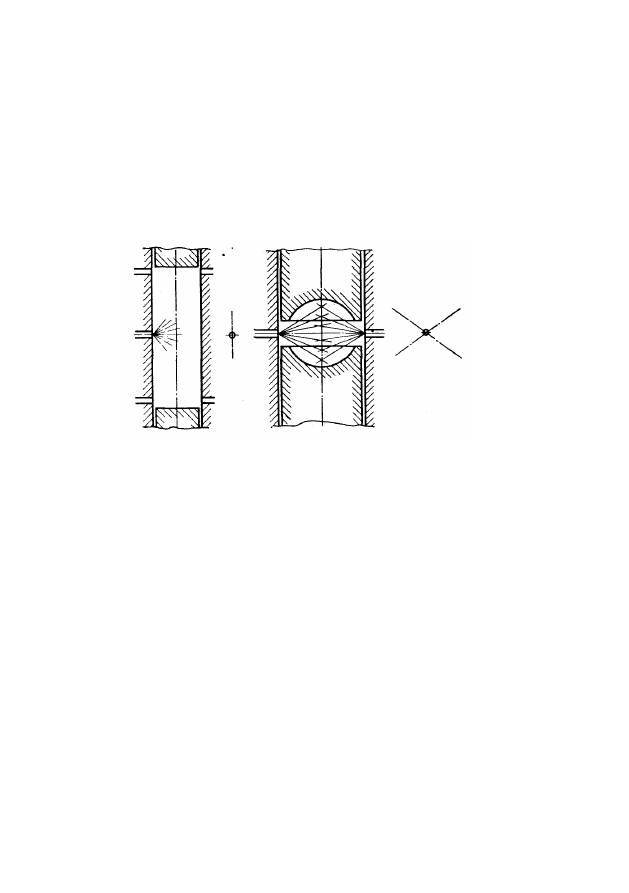

Рис. 157.  Схемы факелов распыленного топлива в  дви-

гателе с противоположно движущимися поршнями



двигателя  с  наименьшим  диаметром  цилиндра,  конструк-

ция  которого  была  очень  простой,  в  этих  двигателях

устанавливалось  от  двух  до  четырех  форсунок  на  каждый

цилиндр,  как  показано  на  рис.  126.  На  рис.  158  показано

несколько  камер  сгорания,  величина  диаметра  которых

уменьшена  по  сравнению  с  диаметром  цилиндра,  а  фор-

сунка  расположена  эксцентрично.  В  некоторых  случаях

и  в  таких  камерах  сгорания  используется  несколько

форсунок  для  улучшения  распределения  топлива  по

объему.



На  рис.  158,  1  показана,  в  частности,  камера  сгора-

ния,  предложенная  Рикардо,  в  которой  используется

эффект осаждения части топлива на стенки.



329.  Когда  вихрь  создается  с  помощью  тангенциаль-

ного  по  отношению  к  цилиндру  расположения  продувоч-

ных  окон,  то  не  исключена  возможность  образования

чересчур интенсивного вихря по всей периферии цилиндра,





200

что  может  приводить  к  следующим  нежелательным  по-

следствиям:



1)

центрифугированию  топлива  в  период  впрыска,

вследствие  чего  будут  нарушены  условия  полного  и  свое-

временного сгорания;



2)  центрифугированию  холодного  продувочного  воз-

духа  (в  цидиндре  остается  значительное  ядро  горячих

продуктов сгорания).

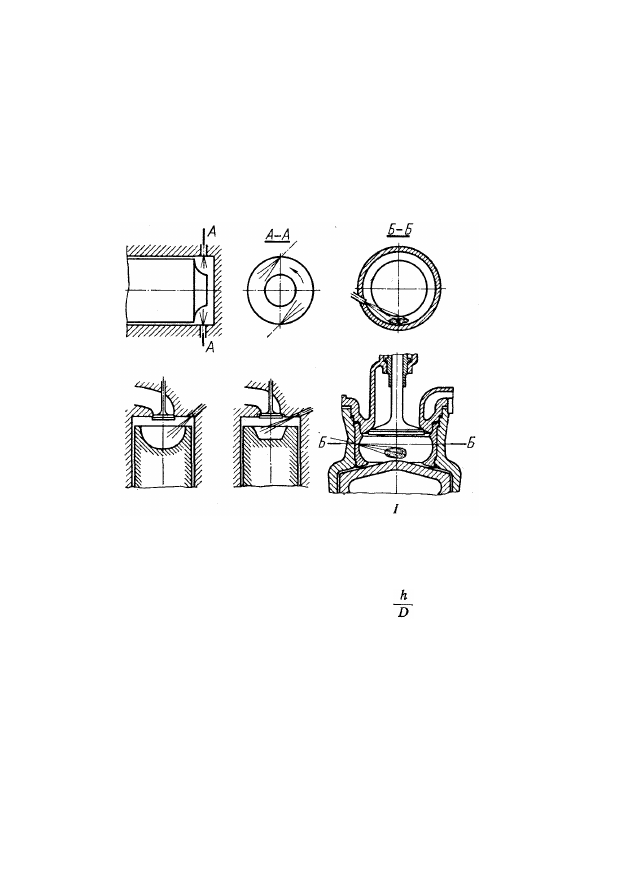

Рис  158.  Камеры  сгорания  с  вихревым  движением  заряда

и различными факелами распыленного топлива



В      последнем    случае      положительный      эффект    может

обеспечить вытеснитель,  центрально расположенный  на



поршне,  а  также  большое  отношение

цилиндра  (напри-

мер,  в  конструкциях  с  противоположно  движущимися
поршнями).



330.  Если  заряд  вращается  слабо,  то  могут  создаться

условия,  при  которых  случайные  отклонения  в  размерах

и  направлении  продувочных  окон  могут  оказаться  доми-

нирующими,  и  работа  различных  цилиндров  будет  неоди-

наковой.

331.  В  действительности  структура  вихря  несколько

иная,  чем  было  рассмотрено  выше.  Даже  если  первона-

чально вся масса заряда действительно вращается вокруг



201

оси  цилиндра  по  закону  твердого  тела,  то  в  последующий

период  могут  создаться  условия,  отвечающие  свободному

вихрю,  который  характеризуется  тем,  что  на  любых  рас-

стояниях  x  от  центра  в  кольце  толщиной  dх  количество

движения mυ постоянно.



Так как масса т пропорциональна 2πх, то



 или



что  дает  гиперболическую  зависимость  между  скоростью

и  расстоянием  от  центра.  Угловая  скорость  вихря  при

этом определится как





В  этом  случае  обе  скорости  ω  и  υ  стремятся  к  очень

большим  значениям  вблизи  центра  вращения,  что,  конечно,

может  повлиять  на  характер  деформации  струй  топлива.

Высказывались  предположения,  что  подобный  характер

вращения  имеет  место  и  в  условиях  двигателя,  хотя  пря-

мым  путем  это  установлено  не  было.  Следует  также  иметь

в  виду  усложнение  структуры  скоростей  движения  за-

ряда  в  камере  сгорания  в  результате  трения  о  стенки
(следует  вообще  признать,  что  знания  о  нестационарном

течении  газов  явно  недостаточны  как  в  отношении  теоре-

тических  разработок,  так  и  в  смысле  накопленного  опыт-

ного материала)

1

.



Далее  при  рассмотрении  причин  движения  заряда  эти

вопросы  еще  раз  будут  затронуты.  Как  показано  выше,

в  бензиновом  двигателе  направленное  движение  заряда

приводит  к  значительному  ускорению  горения,  что  хотя

не  доказывает  наличия  движения,  подобного  вращению

твердого  тела,  но  по  меньшей  мере  свидетельствует  о  на-

личии  градиента  скорости,  направленного  вдоль  радиуса
(абзац 160).



332.  При  впуске  через  клапаны  также  можно  вызвать

вращательное  движение  заряда  или,  вернее,  вращательное

движение всегда практически создается, даже если оно и



1



Последними  опытами,  в  которых  производилось  измерение

скоростей  воздушных  потоков  в  цилиндре  с  помощью  электротермоане-

мометра  с  температурной  компенсацией  и  методом  ионного  облачка,

при  проворачивании  коленчатого  вала  показано,  что  во  всяком  случае

применительно  к  концу  сжатия  более  правильной  является  первая

схема,  т.  е.  вращение  заряда  в  двигателях  аналогично  вращению

твердого тела. Прим. ред.





202

не  является  желательным,  если  только  канал  не  сконструи-

рован  таким  образом,  чтобы  подобное  вращение  было

исключено.  Конструкция  клапана  предопределяет  нали-

чие  канала  с  коленом,  и  это  само  по  себе  приводит  к  соз-

данию  вращательного  движения  заряда,  так  как  в  боль-

шинстве  двигателей  невозможно  направлять  каналы  в  точ-

ности  радиально.  Точно  так  же,  как  это  наблюдалось  в  от-

ношении  продувочных  окон,  и  в  данном  случае,  если  не

предъявлять  особых  требований  к  изготовлению  впускных

каналов,

интенсивность

движения

заряда  в  различных  цилиндрах  бу-

дет  существенно  иной.  Это  в  особен-

ности  относится  к  двигателям  не-

больших  размеров  с  общей  голов-

кой  на  два  или  более  цилиндра,

в  которых  условия  на  впуске  в  раз-

ные  цилиндры  могут  быть  различ-

ными.



333.

Путем  придания  впускному

каналу

ярко

выраженного

танген-

циального  по  отношению  к  цилиндру

направления  или  путем  заширмления

клапана  на  части  его  окружности

можно  вызывать  вращательное  дви-

жение  заряда  со  значительной  ин-

тенсивностью,

причем

последняя

может  контролироваться.  Дикси  [37]  выполнил  такого

рода  опыты  (хотя  и  не  первым)  и  пришел  к  выводу,  что

заширмленный  клапан  обеспечивает  наименьшие  потери

при  наполнении  при  заданной  интенсивности  движения

заряда.  Он  добился  желаемой  интенсивности  вихря  уже

при  клапане  с  ширмой,  имеющей  угол  охвата  80°.  Распо-

ложение  впускного  канала  и  заширмленного  клапана  схе-

матически  представлено  на  рис.  159.  Рис.  160  дает  пред-

ставление  об  ожидаемых  угловых  скоростях  вращения

всей  массы  заряда.  Ясно,  что  наилучшие  результаты  по-

лучаются  в  том  случае,  когда  заширмленный  клапан  соз-

дает  поток  воздуха  в  направлении  движения  заряда  во

впускном  канале.  На  рис.  161  показаны  зависимости  сред-

него  эффективного  давления  от  угла  поворота  заширмлен-

ного  клапана  при  разных  углах  γ

ш

  охвата  ширмы  клапана,

полученные  Дикси  на  двигателе,  где  имел  место  дополни-

тельный эффект вытеснения  воздуха  в  конце сжатия  в

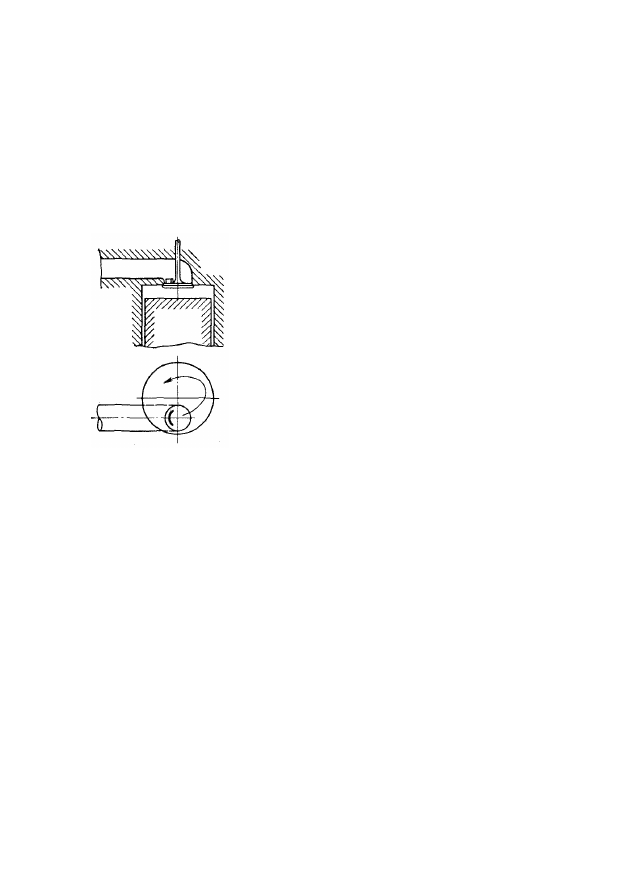

Рис. 159. Схема  обра-

зования вихря заширм-

ленным клапаном
