195

322.  В  случае  использования  топлив  более  легкого

фракционного  состава,  вязкость  которых  меньше,  охла-

ждение  форсунки,  хотя  и  излишнее  с  точки  зрения  коксо-

вания,  может  улучшить  расход  топлива  за  счет  увеличе-

ния  вязкости  и  уменьшения  давления  паров,  что  повышает

дальнобойность струй. В больших тихоходных двигателях

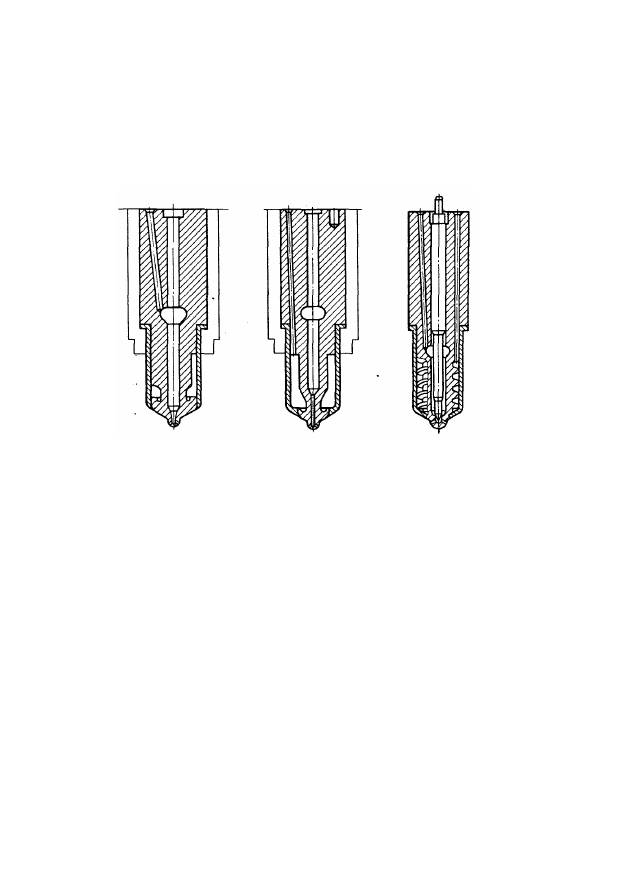

Рис. 153.   Конструкции   распылителей охлаждаемых фор-

сунок Бош



это  приводит  к  изменению  процесса  в  лучшую  сторону.

При  использовании  очень  вязких  топлив  температура

охлаждающей  жидкости  может  быть  поднята  до  80°  С

и  даже  выше,  если,  конечно,  выбранная  конструкция

позволяет  это  сделать.  В  случае  достаточного  охлаждения

распылителя  отложения  на  распылителе  имеют  блестящую

гладкую  поверхность,  так  как  состоят  из  остатков  масла

с сажей, причем они не препятствуют развитию струй.




ДВИЖЕНИЕ ЗАРЯДА

323.  В  абзаце  74  и  последующих,  а  также  в  абзаце  269

уже  приводились  некоторые  сведения  о  различных  влия-

ниях  движения  заряда  на  процесс.  Подробное  изучение

влияния  движения  заряда  на  распределение  (дисперс-

ность)  топливных  струй  было  выполнено  NACA  до  1940  г.

и проиллюстрировано соответствующими фотографиями.



7*





196

При  малых  скоростях  движения  воздушного  заряда  его

движение  оказывает  влияние  только  на  оболочку  фа-

кела,  состоящую  из  мелких  капель,  уже  потерявших

свою  скорость.  Такое  взаимодействие  особенно  полезно,

когда  поток  воздуха  сталкивается  со  струей  под  прямым

углом  и  увлекает  часть  топлива,  заключенного  в  факеле,

в  сторону  от  его  оси  (рис.  154,  а).  Этот  процесс  можно

назвать  развеиванием струи.



Так  как  имеет  место  непрерывное  изменение  концен-

траций и относительных скоростей движения топливных

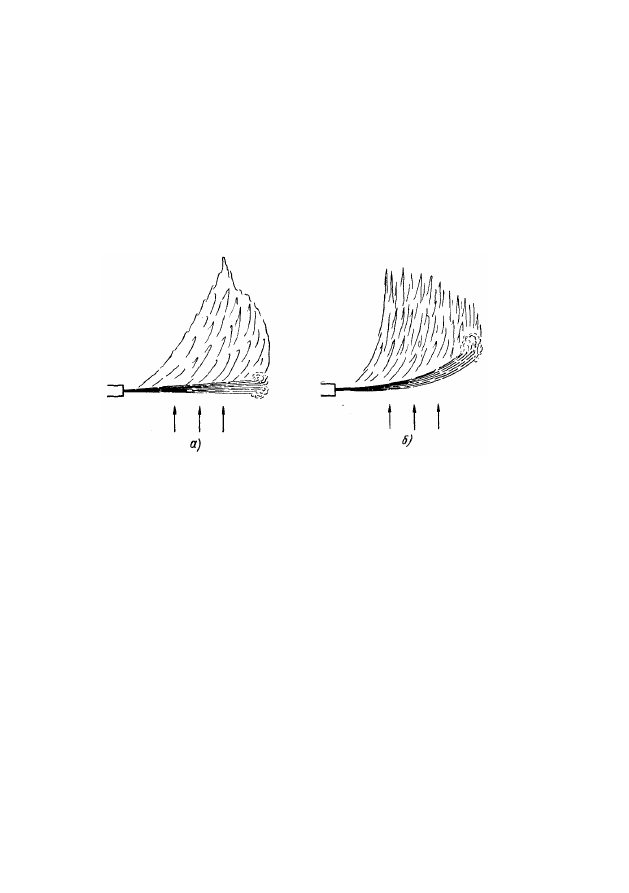

Рис. 154. Движение заряда:



а  —  развеивающий  эффект  движения    заряда    на    факел    топлива;      б  —

отклонение  ядра  струи  сильным   поперечным   потоком



частиц  в  направлении  от  оболочки  факела  к  его  оси,  то

развеивающий  эффект  усиливается  постепенно  с  ростом

скорости  воздуха.  При  скоростях  воздуха  того  же  порядка,

что  и  скорость  движения  ядра  факела  (100  м/сек  и  более),

уже  и  само  ядро  факела  в  большой  мере  отклоняется  воз-

душным  потоком  (рис.  154,  б).  Однако  для  получения  хо-

рошего  распределения  топлива  нет  необходимости  в  до-

стижении столь высоких скоростей движения заряда.



324.  Более  значительно  влияют  на  струю  быстродви-

жущиеся  горящие  газы  потому,  что  помимо  аэродинами-

ческого  они  оказывают  также  тепловое  воздействие.

При  этом  осуществляется  быстрое  горение  и  частичное

химическое  превращение  смеси  и  легко  достигается  раз-

рушение  ядра  факела.  В  тех  случаях,  когда  этот  эффект

сочетается  с  эффектом  горячих  стенок,  как  это  имеет  место

в   предкамерных   или   им   подобных   дизелях,   пламена,





197

переходящие  из  дополнительной  камеры  в  основную,

почти  целиком  приобретают  характер  чисто  газовых

пламен.



325.  В  соответствии  с  абзацем  302  можно  классифи-

цировать  движения  заряда  по  методу  их  создания  следу-

ющим образом:



а)  созданные  в  период  впуска  (абзац  326  и  последу-

ющие);



б)  созданные  в  период  сжатия  (абзац  336  и  последу-

ющие);



в)  созданные  во  время  горения    (абзац  343  и  после-

дующие).



326.  Движение    заряда,      созданное      в      период    впуска.

Прежде  всего  в  период  впуска  создается  общая  турбули-

зация  заряда,  упоминавшаяся  выше  (абзац  64),  которая,

если  все  еще  продолжает  существовать,  может  локально

способствовать  смесеобразованию  в  конце  такта  сжатия
(в  зонах  с  диаметром  максимум  0,1D).  Если  заряд  не  имеет

направленного      движения,        то        распределение      топлива
(форма  и  размеры  струй)  должно  быть  выбрано  так,  чтобы

струи  попадали  в  достаточное  число  таких  зон  (рис.  155).

Так  можно  достигнуть  достаточно      удовлетворительного

результата,    особенно    в  случае,    если    имеется    большой

избыток  воздуха  (тихоходный  судовой  двигатель),  причем

одновременно  простой  оказывается    конструкция  дизеля

и  достаточно  малым  теплоотвод  в  стенки.  Скорость  этого

теплоотвода  зависит  в  большой  мере  от  скорости  воздуха

на  входе  в  цилиндр,  следовательно,  при  тех  же  давлениях

и    температурах      теплоотдача      в      двухтактном      двигателе

выше,  чем  в  четырехтактном  [35].  Во  всех  случаях  ско-

рость  теплоотвода  увеличивается  примерно  в    степени

2

/

3

от  скорости  поршня,  что  соответствует  изменению  скорости

воздуха на входе в цилиндр.

327.  Если  к  процессу  смешения  предъявляются  более

высокие    требования,      то    очень      важное    значение      имеет

правильно  выбранное  движение  воздуха  вокруг  оси  ци-

линдра.  Как  следует  из  опыта  и  ряда  лабораторных  из-

мерений    [36],  трение  при  таком  движении  сравнительно

мало,  поэтому  вихрь  продолжает  существовать  достаточно

длительное  время  и  соответственно  затраты  энергии  на

его      создание      незначительны      (следовательно,      невелико

и  сопротивление  на  впуске  и  потери  наполнения).  В  дви-

гателях с двухтактным циклом,  а также в двигателях

2239





198

с  гильзовым  газораспределением  вращательное  движение

воздуха  может  быть  создано  соответствующим  располо-

жением  входных  отверстий;  в  этом  случае  заряд  может

вращаться  весьма  интенсивно.  Процесс  можно  мысленно

представить  следующим  образом:  зная  среднюю  скорость

потока  в  продувочных  или  впускных  окнах  и  приняв,

что оси отверстий являются касательными к окружности



диаметром  около

2

/

3

  диаметра

цилиндра  (рис.  156),  можно

вычислить  воображаемую  уг-

ловую скорость потока, отне-

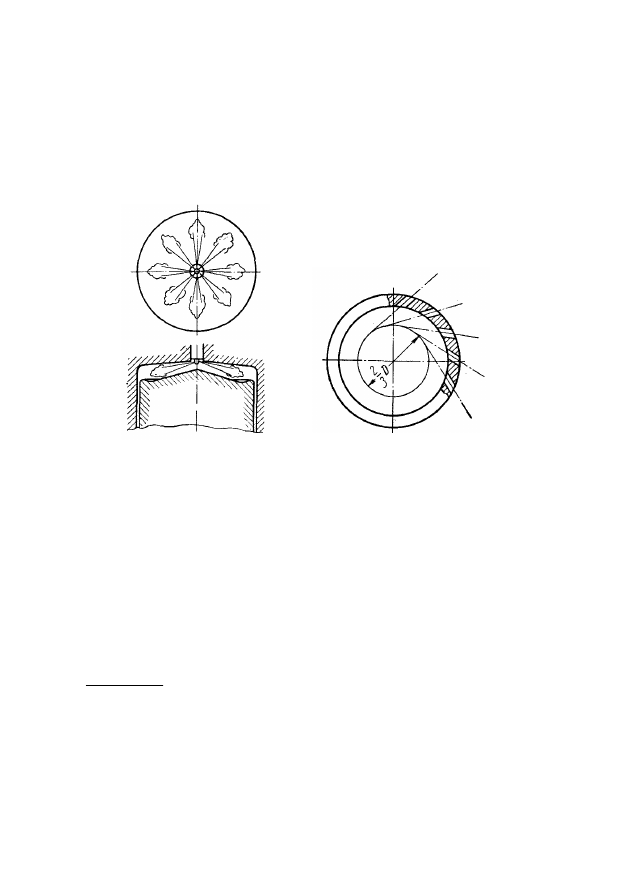

Рис.  155.  Факел  распы-

ленного  топлива  в  дви-

гателе  без  турбулент-
ного  движения   заряда





Рис.   156.   Схема   образова-

ния  вихря  наклонными  про-

дувочными отверстиями



сенную  к  упомянутой  окружности.  Таким  образом,  можно

получить  величину  интервала  в  градусах  угла  поворота

коленчатого  вала,  в  продолжении  которого  масса  заряда

делает один оборот

1

.



Путем  выбора  главного  размера  камеры  сгорания,

равного  полному  диаметру  цилиндра  или  только  части

его,  можно  влиять  на  время  поворота  заряда.  Следует

стремиться  к  тому,  чтобы  это  время  было  равно  продол-

жительности  впрыска  на  полной  нагрузке,  умноженной

на число радиальных струй  или  умноженной  на число



1

  При  подобном  расчете  уменьшение  диаметра  окружности,  к  ко-

торой  касательны  оси  продувочных  окон,  до  значений,  близких  к

1

/

2

  диа-

метра  цилиндра,  приводило  бы  к  увеличению  скорости  вращения  массы

воздуха.  На  самом  деле  из-за  взаимодействия  отдельных  входящих

струй  при  этом  возрастает  не  энергия  направленного  вихря,  а  энергия

турбулентных пульсаций.
