Значения моментов затяжки узлов и комплектующих двигателя Камминз серии
Signature ISX/QSX
Наименование Размер ключа Момент затяжки
Нм
футо-фунты
Пробка для слива масла из масляного поддона |
|
47 |
35 |
Болты крепления крышки коромысла |
10 мм |
25 |
16 |
Стяжные хомуты впускного воздуховода |
7/16 |
8,5 |
75 дюймо-фунтов |
Контргайка регулировочного болта форсунки |
24 мм |
75 |
55 |
Регулировочный болт форсунки |
8 мм |
8 |
75 дюймо-фунтов |
Регулировочный болт клапана |
6 мм |
0,6 |
5 дюймо-фунтов |
Контргайка регулировочного болта клапана |
19 мм |
45 |
33 |
Регулировочный болт тормоза двигателя |
3 мм |
Отсутствует |
Отсутствует |
Контргайка регулировочного болта тормоза двигателя |
13 мм |
20 |
15 |
Болт для слива масла из турбонагнетателя |
13 мм |
25 |
16 |
Переходное колено с наружной резьбой турбонагнетателя |
22 мм |
30 |
22 |
Штуцер подающего маслопровода турбокомпрессора |
21 мм |
30 |
22 |
Стяжные хомуты турбонагнетателя |
7/16 |
8,5 |
75 дюймо-фунтов |
Монтажные гайки турбонагнетателя |
15 мм |
60 |
45 |
Маркировка болтов и моменты затяжки двигателя Камминз серии
Signature ISX/QSX
При замене болтов используйте болты тех же размеров и прочности, что и у
заменяемых болтов. Использование несоответствующих болтов может привести
к повреждению двигателя.
Болты и гайки с метрической резьбой идентифицируются по номеру класса,
отштампованному на головке болта или на поверхности гаек. Применяемые в
США болты с неметрической резьбой обозначаются при помощи радиальных
рисок, отштампованных на головке болта.

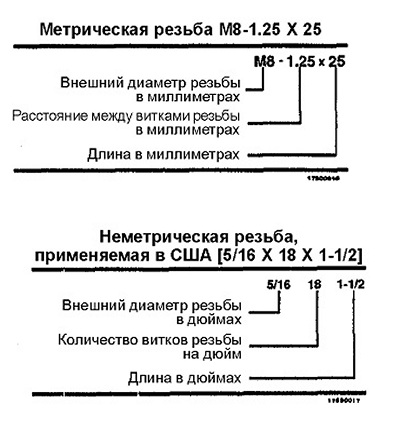

Приводимые ниже примеры показывают, каким образом осуществляется
обозначение болтов.
ПРИМЕЧАНИЯ:
1. Всегда руководствуйтесь значениями момента затяжки, указанными в
приводимых ниже таблицах, если данные по конкретным моментам затяжки
отсутствуют.
2. Не используйте эти моменты затяжки вместо указанных в других Разделах
настоящего Руководства.
3. Приведенные в таблице моменты затяжки рассчитаны для болтов со
смазываемой резьбой.
4. Если значение момента затяжки в футо-фунтах менее 10, то переведите
футо-фунты в дюймо-фунты для получения более точного момента затяжки при
помощи ключа, оттарированного в дюймо-фунтах. Пример: 6 футо-фунтов
равняются 72 дюймо-фунтам.
Маркировка болтов и моменты затяжки -
Метрическая резьба
Размер
стержня |
|
Момент затяжки |
|
|
Момент затяжки |
|
|
Момент затяжки |
|
Диаметр |
Сталь |
Алюминий |
Сталь |
Алюминий |
Сталь |
Алюминий |
мм |
Нм |
футо
фунтов |
Нм |
футо
фунтов |
Нм |
футо
фунтов |
Нм |
футо
фунтов |
Нм |
футо
фунтов |
Нм |
футо
фунтов |
6 |
9 |
5 |
7 |
4 |
13 |
10 |
7 |
4 |
14 |
9 |
7 |
4 |
7 |
14 |
9 |
11 |
7 |
18 |
14 |
11 |
7 |
23 |
18 |
11 |
7 |
8 |
23 |
17 |
18 |
14 |
33 |
25 |
18 |
14 |
40 |
29 |
18 |
14 |
10 |
45 |
33 |
30 |
25 |
65 |
50 |
30 |
25 |
70 |
50 |
30 |
25 |
12 |
80 |
60 |
55 |
40 |
115 |
85 |
55 |
40 |
125 |
95 |
55 |
40 |
14 |
125 |
90 |
90 |
65 |
180 |
133 |
90 |
65 |
195 |
145 |
90 |
65 |
16 |
195 |
140 |
140 |
100 |
280 |
200 |
140 |
100 |
290 |
210 |
140 |
100 |
18 |
280 |
200 |
180 |
135 |
390 |
285 |
180 |
135 |
400 |
290 |
180 |
135 |
20 |
400 |
290 |
— |
— |
550 |
400 |
— |
— |
— |
— |
— |
— |
Натяжение приводного ремня
Размер ремня по
SAE |
Измеритель натяжения ремня, № по каталогу Щелчкового типа типа
Burroughs |
Натяжение нового ремня
H
фунтов |
Диапазон натяжения б.у. ремня*
H
фунтов |
0.380 дюйма |
3822524 |
|
620 |
140 |
270 - 490 |
60 - 110 |
0.440 дюйма |
3822524 |
|
620 |
140 |
270 - 490 |
60 - 110 |
1/2 дюйма |
3822524 |
ST-1138 |
620 |
140 |
270 - 490 |
60 - 110 |
11/16 дюйма |
3822524 |
ST-1138 |
620 |
140 |
270 - 490 |
60 - 110 |
3/4 дюйма |
3822524 |
ST-1138 |
620 |
140 |
270 - 490 |
60 - 110 |
7/8 дюйма |
3822524 |
ST-1138 |
620 |
140 |
270 - 490 |
60 - 110 |
4 ребра |
3822524 |
ST-1138 |
620 |
140 |
270 - 490 |
60 - 110 |
5 ребер |
3822524 |
ST-1138 |
670 |
150 |
270 - 530 |
60 -120 |
6 ребер |
3822525 |
ST-1293 |
710 |
160 |
290 - 580 |
65 -130 |
8 ребер |
3822525 |
ST-1293 |
890 |
200 |
360 - 710 |
80 -160 |
10 ребер |
3822525 |
3823138 |
1110 |
250 |
440 - 890 |
100 ~ 200 |
2 ребра |
3822525 |
3823138 |
1330 |
300 |
530 - 1070 |
120 - 240 |
12 ребер, сечение К |
3822525 |
3823138 |
1330 |
300 |
890 - 1070 |
200 - 240 |
Примечание:
Данная
таблица не применяется по отношению к устройствам автоматического
натяжения ремня.
*
Ремень считается бывшим в употреблении, если он проработал 10 минут или
более.
*
Если натяжение бывшего в употреблении ремня меньше минимально
допустимого значения, то натяните ремень до значения, максимально
допустимого для бывшего в употреблении ремня.
