Промышленные двигатели Cummins M11 (система STC, Select Plus). Инструкция - часть 17

Поиск и устранение неисправностей - часть 1

Содержание раздела

Стр.

Порядок и методика поиска и устранения неисправностей.....................................................................TS-1

Блок-схемы поиска и устранения неисправностей...................................................................................TS-2

Давление воздуха, создаваемое воздушным компрессором, растет медленно.....................................TS-3

Повышение частоты рабочего цикла воздушного компрессора...............................................................TS-4

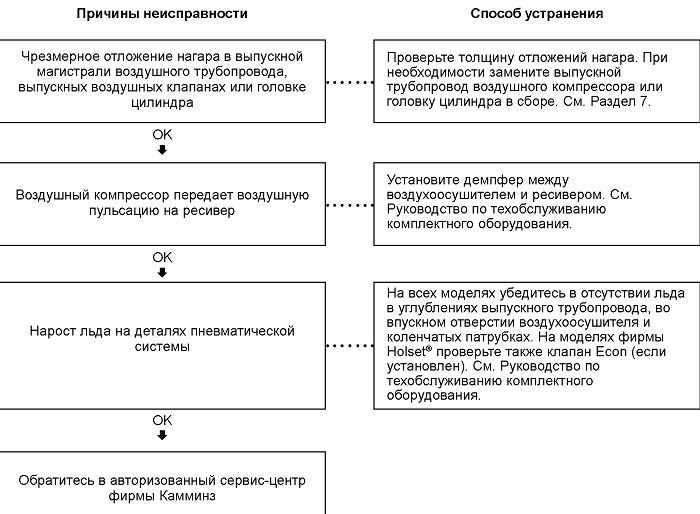

Чрезмерный шум при работе воздушного компрессора...........................................................................TS-5

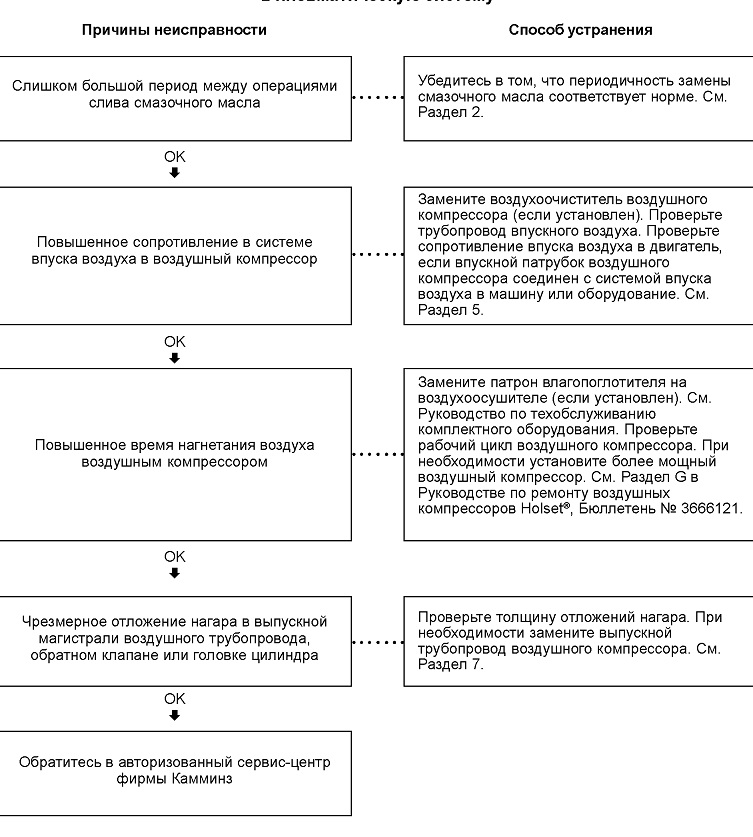

Воздушный компрессор засасывает излишки смазочного масла

в пневматическую систему......................................................................................................................TS-6

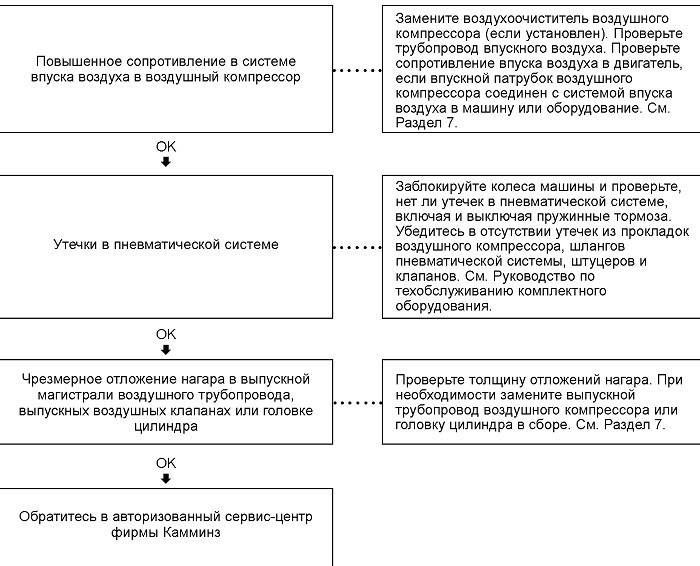

Воздушный компрессор не поддерживает необходимое давление воздуха

(не обеспечивает непрерывного нагнетания)........................................................................................TS-7

Воздушный компрессор не прекращает закачку воздуха..........................................................................TS-8

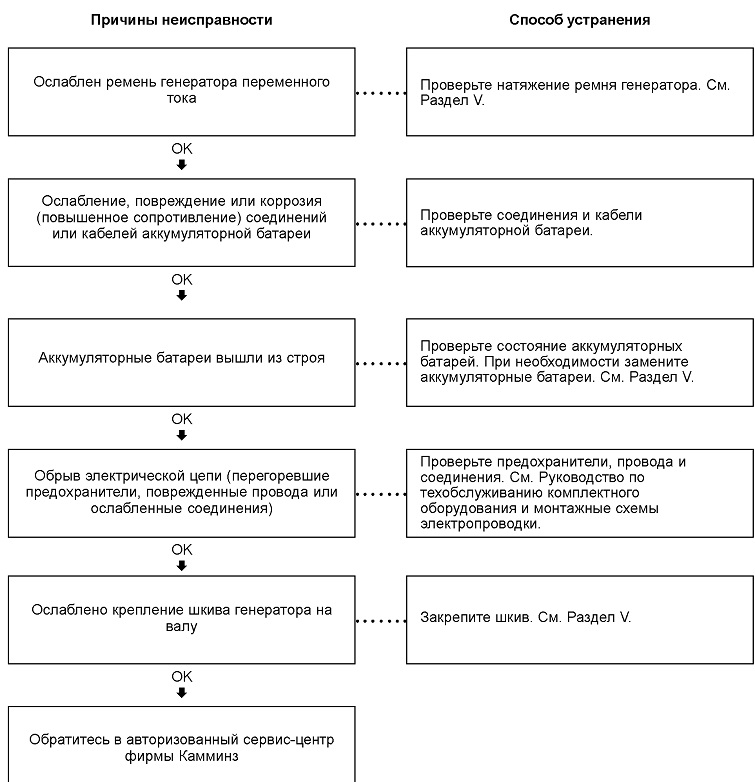

Зарядка аккумуляторной батареи генератором переменного тока отсутствует

или недостаточна.....................................................................................................................................TS-9

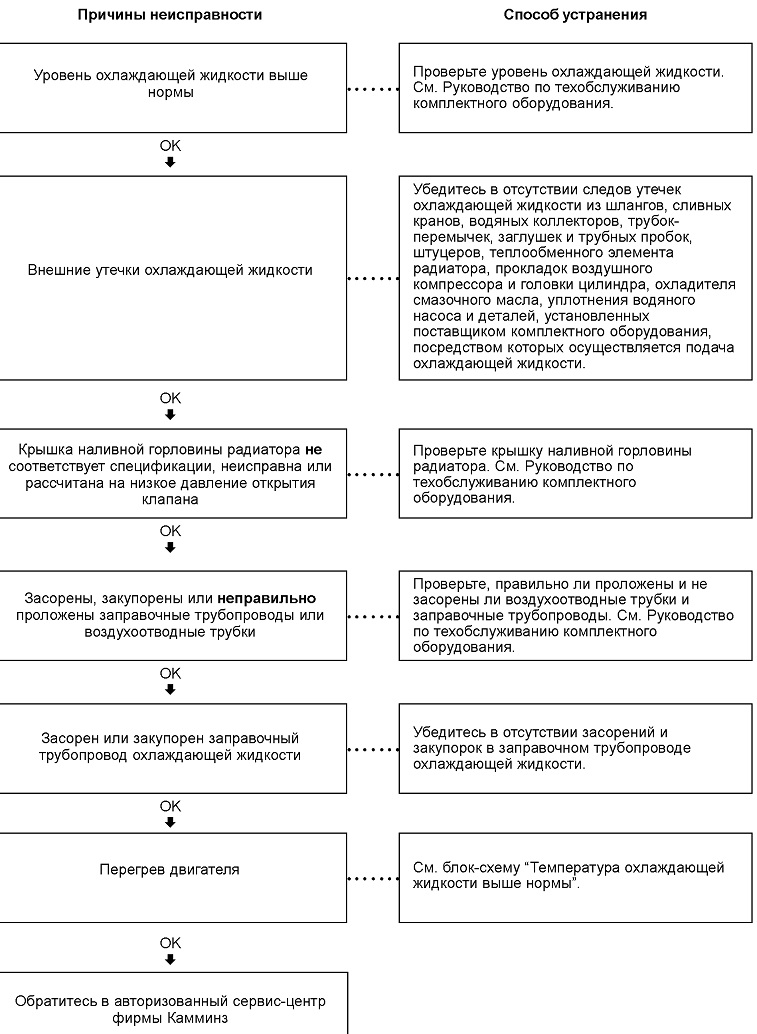

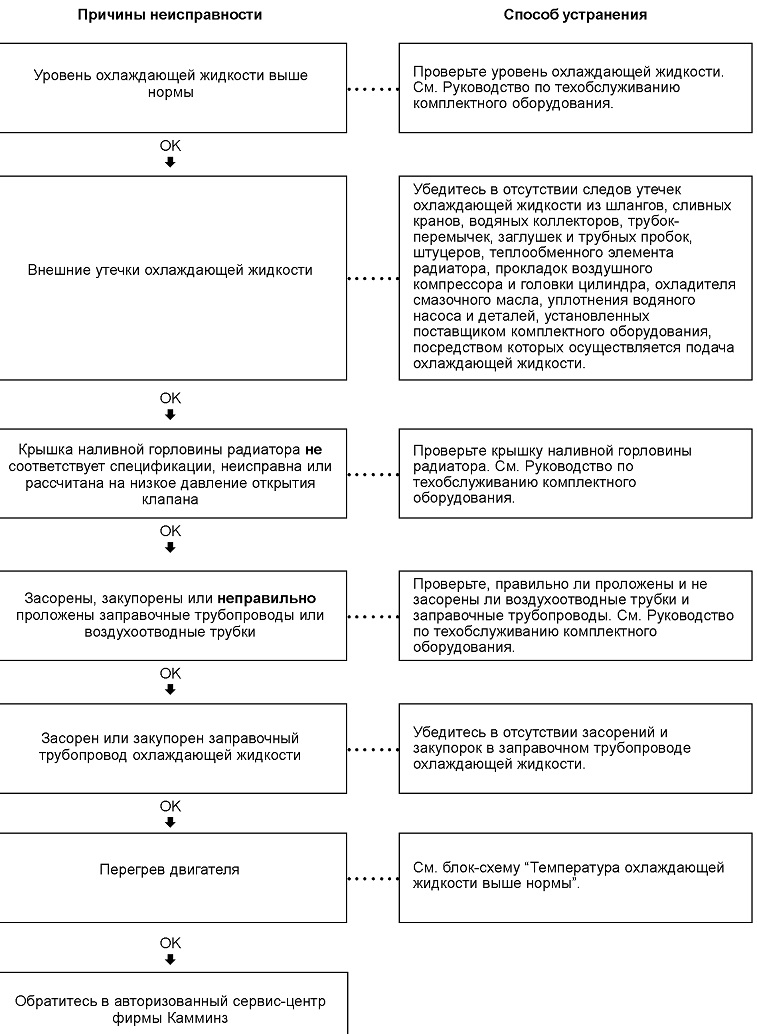

Потери охлаждающей жидкости - Внешние............................................................................................TS-10

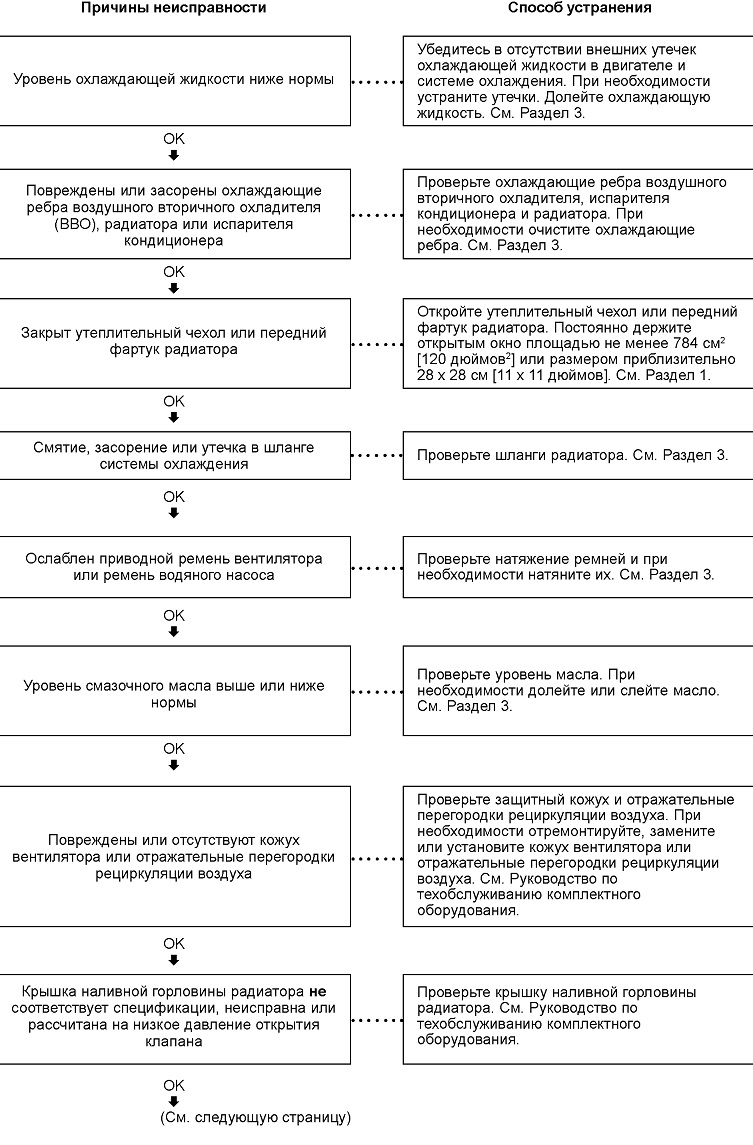

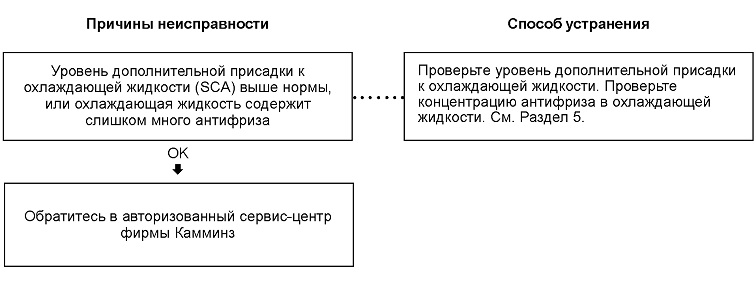

Температура охлаждающей жидкости выше нормы - Постепенный перегрев.....................................TS-11

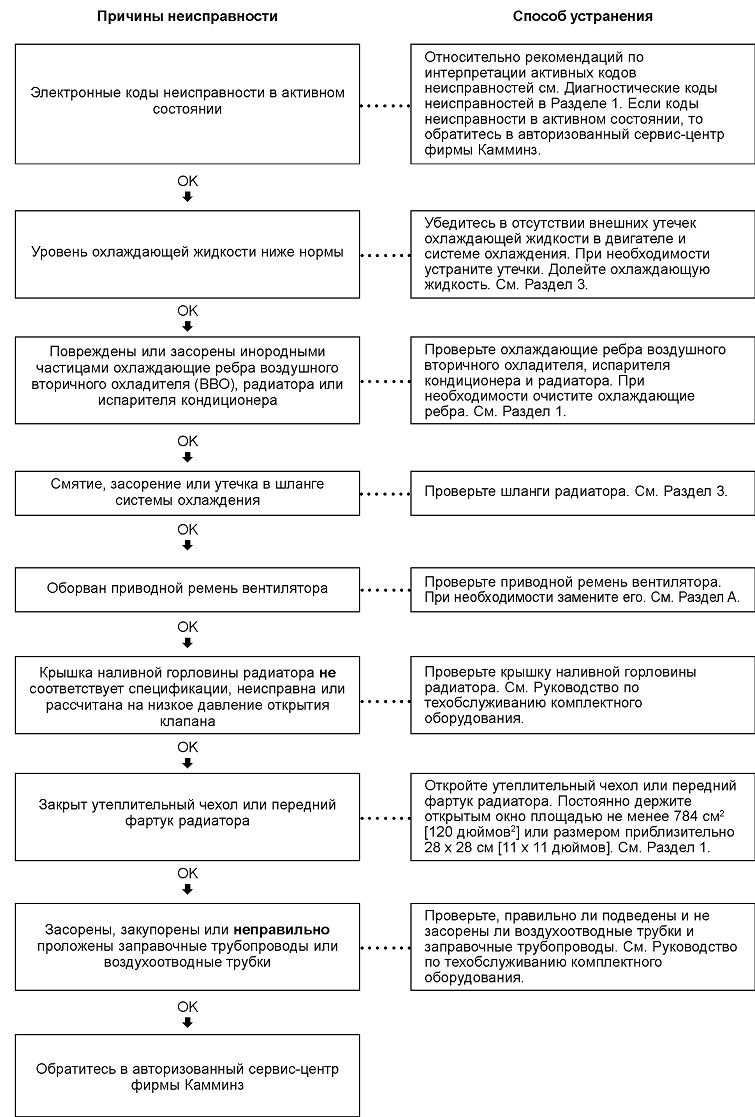

Температура охлаждающей жидкости выше нормы - Внезапный перегрев.........................................TS-13

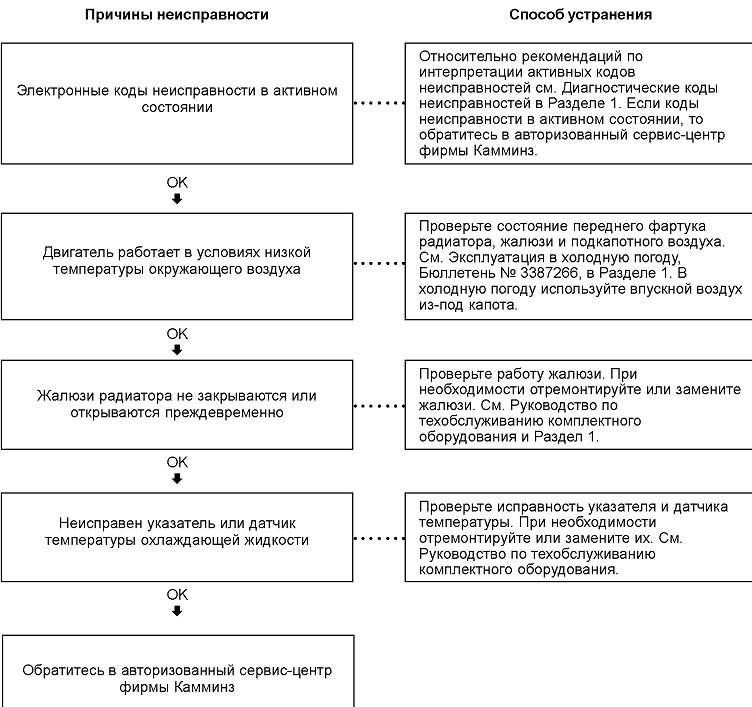

Температура охлаждающей жидкости ниже нормы ................................................................................TS-14

Чрезмерный прорыв газов в картер двигателя........................................................................................TS-15

Слабая приемистость или замедленная реакция двигателя..................................................................TS-16

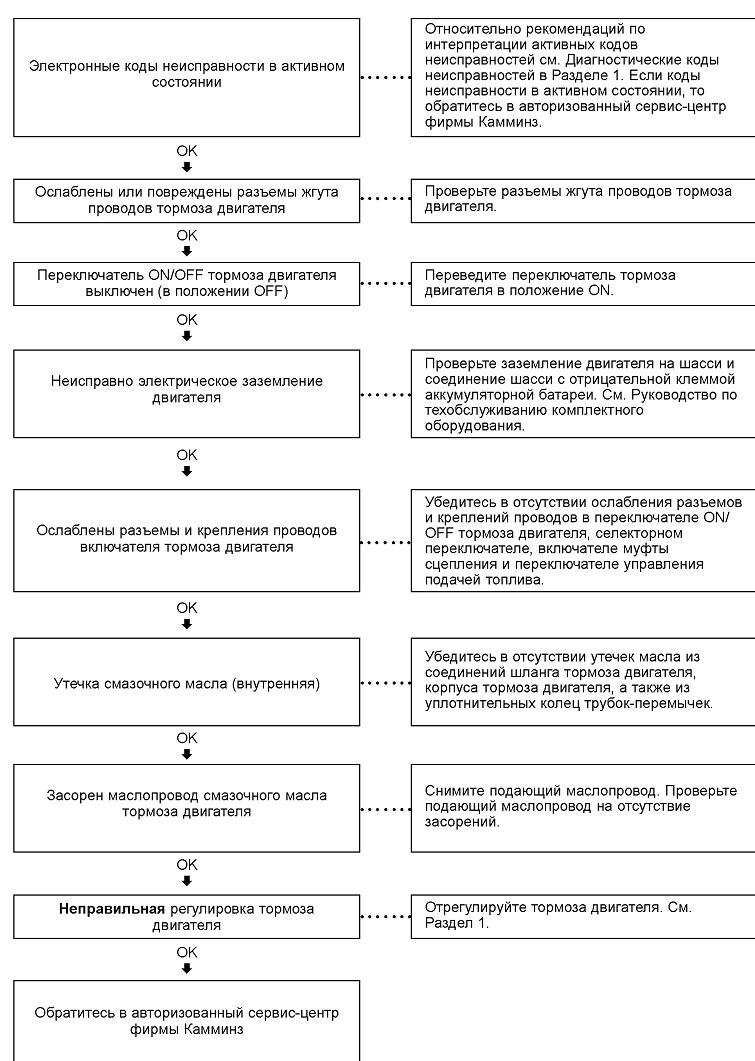

Не работает тормоз двигателя..................................................................................................................TS-17

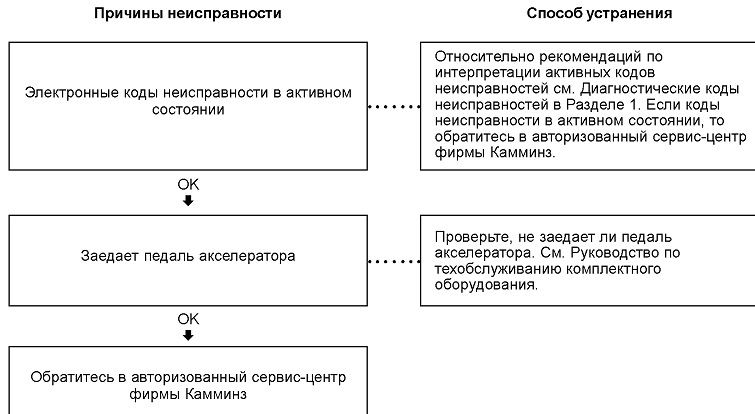

Двигатель медленно снижает обороты.....................................................................................................TS-18

Двигатель запускается с трудом или не запускается вообще (дымный выхлоп)..................................TS-19

Двигатель запускается с трудом или не запускается вообще

(дымный выхлоп отсутствует)...............................................................................................................TS-21

Повышенный шум двигателя.....................................................................................................................TS-23

Повышенный шум двигателя - Детонация...............................................................................................TS-24

Пониженная выходная мощность двигателя............................................................................................TS-25

Двигатель работает неравномерно на холостых оборотах.....................................................................TS-27

Двигатель работает неравномерно или с перебоями.............................................................................TS-28

Двигатель останавливается внезапно или при замедлении оборотов..................................................TS-30

Резкие изменения частоты вращения двигателя на высоких и низких холостых оборотах.................TS-32

Резкие изменения частоты вращения двигателя под нагрузкой или в рабочем режиме.....................TS-33

Двигатель запускается, но быстро глохнет...............................................................................................TS-34

Повышенная вибрация двигателя.............................................................................................................TS-36

Коленчатый вал двигателя не проворачивается или проворачивается медленно (пневмостартер).. TS-37 Коленчатый вал двигателя не проворачивается или проворачивается медленно

(электрический стартер)........................................................................................................................TS-38

Двигатель не развивает номинальной частоты вращения (об/мин).......................................................TS-39

Двигатель не останавливается..................................................................................................................TS-41

Повышенный расход топлива....................................................................................................................TS-42

Наличие топлива в охлаждающей жидкости............................................................................................TS-44

Наличие топлива в смазочном масле.......................................................................................................TS-45

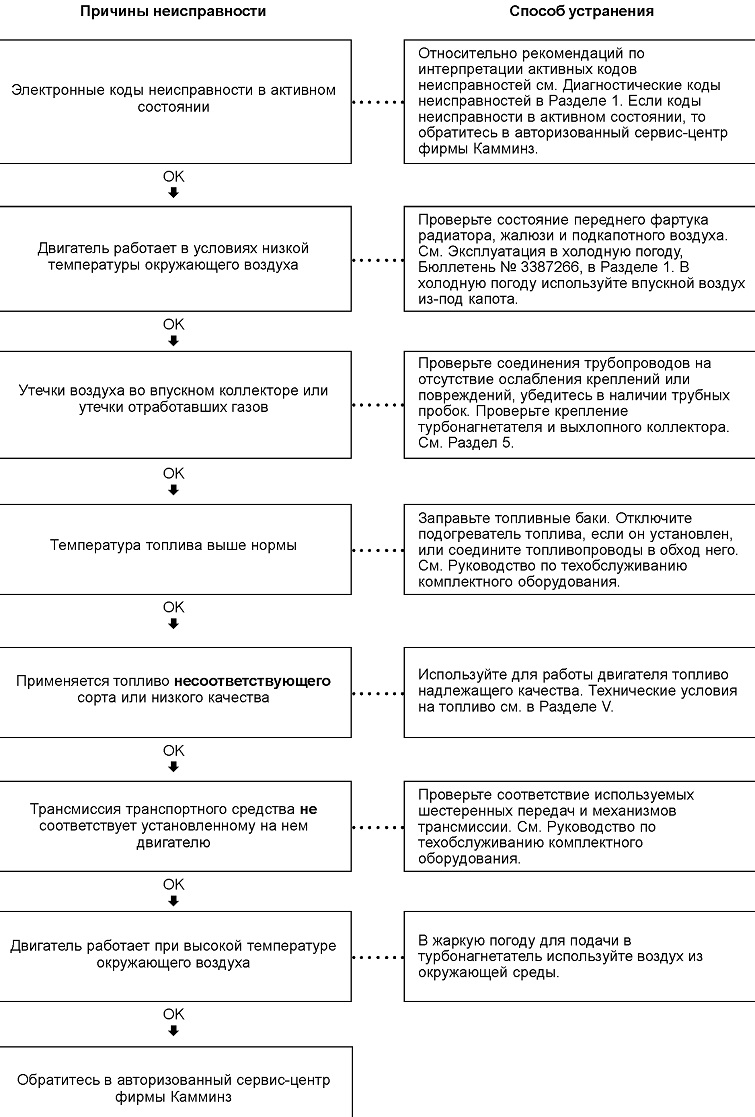

Температура воздуха во впускном коллекторе выше нормы..................................................................TS-46

Давление во впускном коллекторе (наддув) ниже нормы.......................................................................TS-47

Повышенный расход смазочного масла...................................................................................................TS-48

Загрязненное смазочное масло................................................................................................................TS-49

Повышенное давление смазочного масла...............................................................................................TS-50

Пониженное давление смазочного масла................................................................................................TS-51

Чрезмерный отстой смазочного масла в картере двигателя..................................................................TS-52

Температура смазочного масла выше нормы..........................................................................................TS-53

Наличие смазочного или трансмиссионного масла в охлаждающей жидкости....................................TS-54

Не работает механизм отбора мощности (PTO)

или система автоматического управления скоростью........................................................................TS-55

Чрезмерный черный дым из глушителя ...................................................................................................TS-56

Чрезмерный белый дым из глушителя.....................................................................................................TS-57

Утечки моторного масла или топлива из турбонагнетателя...................................................................TS-58

Порядок и методика поиска и устранения неисправностей

Настоящее Руководство описывает некоторые неисправности, возникающие при эксплуатации двигателей, их причины, а также возможные способы устранения. Если не указано иначе, то приведенные неисправности относятся к тем, которые оператор может обнаружить и устранить самостоятельно.

Использование иных методов поиска и устранения неисправностей, НЕ описанных в настоящем Разделе, может привести к повреждению оборудования, получения персоналом травм, вплоть до смертельных. Поэтому поиском неисправностей должны заниматься подготовленные и опытные механики. Проконсультируйтесь в местном авторизованном сервис-центре Камминз относительно диагностики и ремонта, не описанных в настоящем Руководстве и не перечисленных в данном Разделе. Перед тем, как приступить к поиску неисправностей, ознакомьтесь с Общими указаниями по мерам безопасности в Разделе i настоящего Руководства.

При поиске неисправностей следуйте приведенным ниже рекомендациям:

• Перед тем, как приступить к работе, тщательно изучите неисправность

• Обратитесь к схемам двигателя

• Выполните вначале самые простые и наиболее логические операции

• Установите характер неисправности и устраните ее

Блок-схемы поиска и устранения неисправностей

Блок-схемы служат пособием при диагностике характерных неисправностей двигателя. Внимательно прочитайте каждый ряд, двигаясь по схеме последовательно сверху вниз в направлении, указанном стрелками. В правой колонке приведены меры по устранению той или иной причины неисправности или отказа.

Поиск неисправностей сопряжен с риском повреждения оборудования, получения персоналом травм, вплоть до смертельных. Поэтому поиском неисправностей должны заниматься подготовленные и опытные механики.

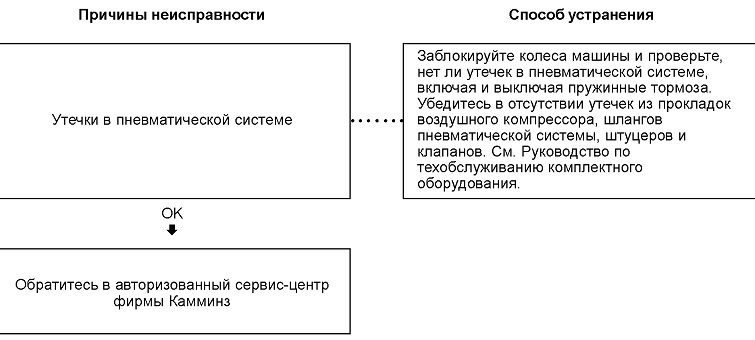

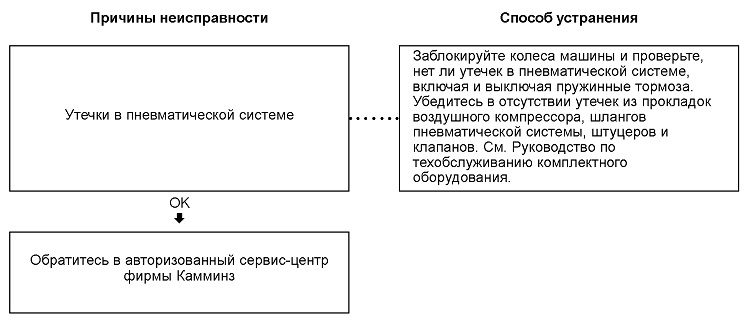

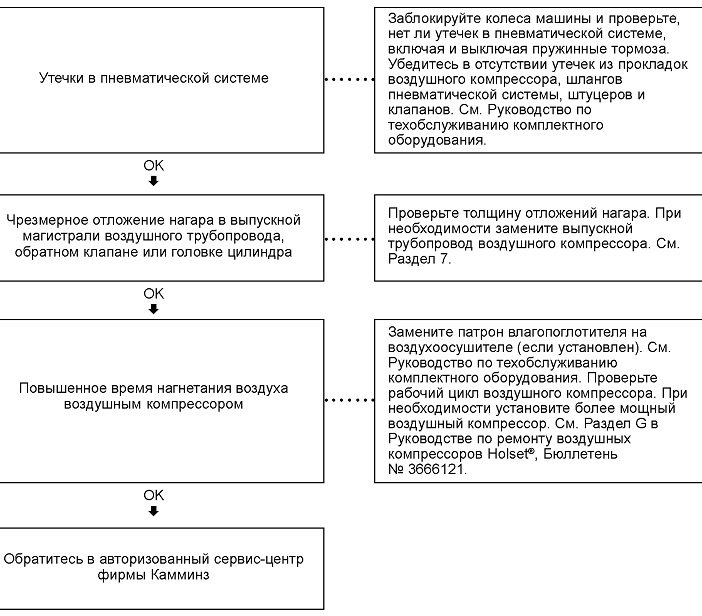

Давление воздуха, создаваемое воздушным компрессором, растет медленно
