Функциональные схемы систем двигателя

Содержание раздела
Стр.

Функциональные схемы систем двигателя - Общие сведения................................................................D-1

Схема контура, топливная система.................................................................................................................D-2

Схема контура..................................................................................................................................................D-2

Схема циркуляции, система смазки................................................................................................................D-4

Схема циркуляции...........................................................................................................................................D-4

Схема циркуляции, система охлаждения......................................................................................................D-6

Схема циркуляции...........................................................................................................................................D-6

Схема контура, система впуска воздуха......................................................................................................D-10

Схема контура................................................................................................................................................D-10

Схема контура, система выпуска отработавших газов..............................................................................D-12

Схема контура................................................................................................................................................D-12

Схема циркуляции, пневмосистема..............................................................................................................D-13

Схема циркуляции.........................................................................................................................................D-13

Функциональные схемы систем двигателя - Общие сведения

На приведенных ниже рисунках показана циркуляция в системах двигателя. Некоторые узлы и детали могут отличаться в зависимости от назначения и особенностей установки двигателя, но принципиальная схема циркуляция остается одной и той же. Перечень приведенных систем двигателя:

• Топливная система

• Система смазки

• Система охлаждения

• Система впуска воздуха

• Система выпуска отработавших газов

• Пневмосистема

Знание систем двигателя может пригодиться при поиске и устранении неисправностей, эксплуатации и техническом обслуживании двигателя.

Схема контура, топливная система

Схема контура

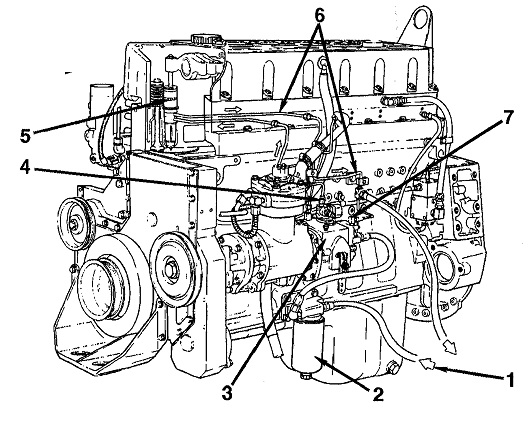

Топливная система - Двигатели STC

1. Подача топлива
2. Топливный фильтр
3. Топливный насос
4. Подача топлива к форсунке

5. Форсунки
6. Сливной топливопровод
7. Сливной трубопровод охлаждающей жидкости топливного насоса.

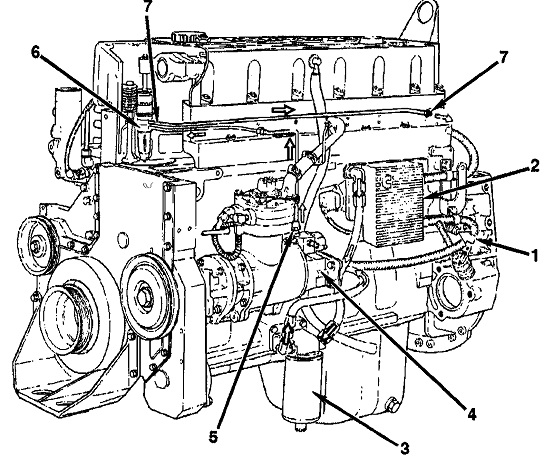

Топливная система - Двигатели CELECT™ Plus

1. Подача топлива
2. Пластина охлаждения электронного модуля управления (ECM)
3. Топливный фильтр
4. Топливный насос

5. Подача топлива к форсунке
6. Форсунка
7. Сливной топливопровод.

Схема циркуляции, система смазки

Схема циркуляции

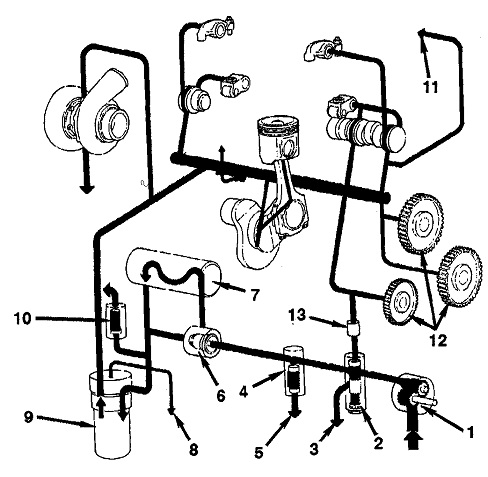

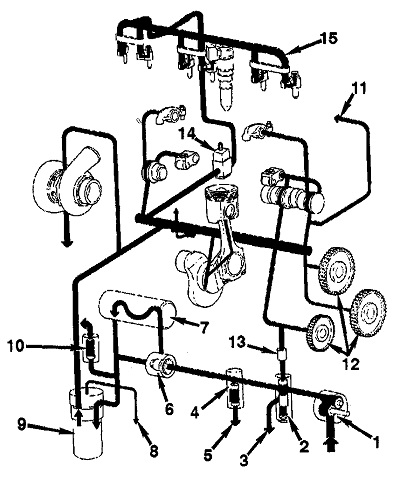

Система смазки - Двигатели STC

1. Масляный насос
2. Клапан регулятора давления
3. Слив масла в поддон
4. Разгрузочный клапан высокого давления
5. Слив масла в поддон
6. Термостат масла
7. Маслоохладитель
8. Слив отфильтрованного в перепускном фильтре масла

9. Комбинированный масляный фильтр
10. Перепускной клапан фильтра
11. К вспомогательному приводу/воздушному компрессору
12. Промежуточные шестерни
13. Датчик вязкости
14. Распределительный клапан STC
15. Масляный коллектор STC.

Система смазки - Двигатели CELECT™ Plus

1. Масляный насос

2. Клапан регулятора давления

3. Слив масла в поддон

4. Разгрузочный клапан высокого давления

5. Слив масла в поддон

6. Термостат масла

7. Маслоохладитель

8. Слив отфильтрованного в перепускном фильтре масла

9. Комбинированный масляный фильтр

10. Перепускной клапан фильтра

11. К вспомогательному приводу/воздушному компрессору

12. Промежуточные шестерни

13. Датчик вязкости

Схема циркуляции, система охлаждения

Схема циркуляции

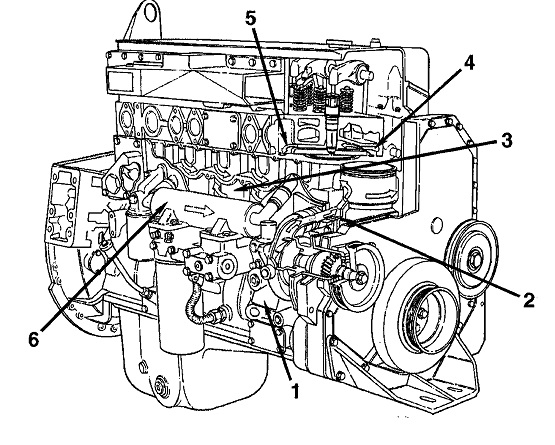

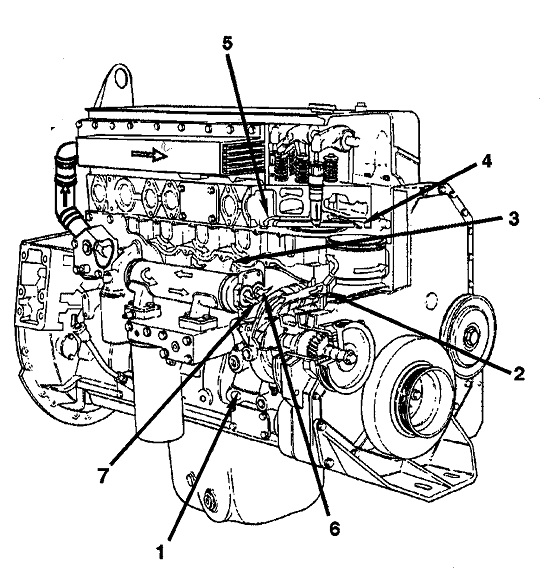

Система охлаждения - Двигатели STC

1. Подача охлаждающей жидкости к водяному на-сосу
2. Подача охлаждающей жидкости к нижней по-лости коллектора
3. Подача охлаждающей жидкости к полости бло-ка гильз цилиндров
4. Подача охлаждающей жидкости к головке ци-линдров

5. Подача охлаждающей жидкости к верхней по-лости коллектора
6. Подача охлаждающей жидкости от нижней по-лости коллектора к маслоохладителю
7. Подача охлаждающей жидкости от маслоохла-дителя к верхней полости коллектора.

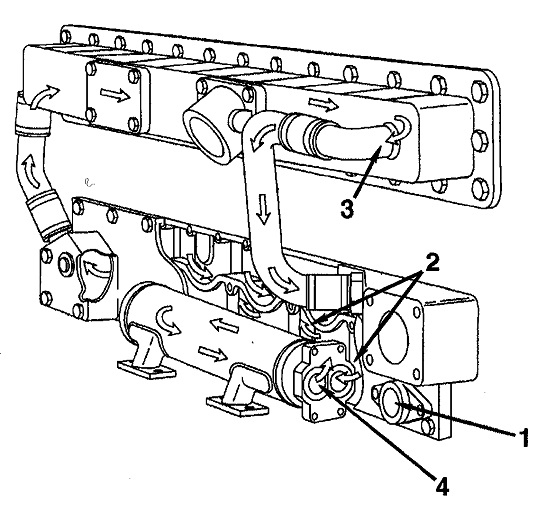

Охлаждающая жидкость в маслоохладителе/вторичном охладителе - Двигатели STC
1. Подача охлаждающей жидкости к нижней полости коллектора
2. Подача охлаждающей жидкости от нижней полости коллектора к маслоохладителю/вторичному охладителю
3. Выпуск охлаждающей жидкости из вторичного охладителя к верхней полости коллектора
4. Выпуск охлаждающей жидкости из маслоохладителя к верхней полости коллектору.

Система охлаждения - Двигатели CELECT™ Plus

1. Впускной патрубок охлаждающей жидкости водяного насоса
2. Подача охлаждающей жидкости к полости нижнего коллектора
3. Подача охлаждающей жидкости к полости блока гильзы цилиндров

4. Подача охлаждающей жидкости к головке цилиндров
5. Подача охлаждающей жидкости к полости верхнего коллектора
6. Подача охлаждающей жидкости из нижнего коллектора к маслоохладителю.

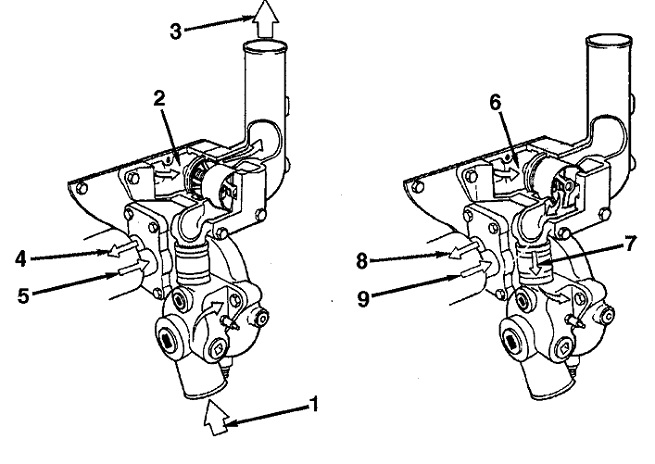

Термостат - STC и CELECT™ Plus

Термостат открыт
1. Подача охлаждающей жидкости к водяному насосу

2. Верхняя полость коллектора (подача охлаждающей жидкости к термостату)

3. Выпуск охлаждающей жидкости

4. Подача охлаждающей жидкости от нижней полости коллектора к маслоохладителю

5. Подача охлаждающей жидкости от маслоохладителя к верхней полости коллектора (перед термостатом)

Термостат закрыт
6. Верхняя полость коллектора (подача охлаждающей жидкости к термостату)

7. Перепускной патрубок охлаждающей жидкости (к водяному насосу)

8. Подача охлаждающей жидкости от нижней полости коллектора к маслоохладителю

9. Подача охлаждающей жидкости от маслоохладителя к верхней полости коллектора (перед термостатом).

Схема контура, система впуска воздуха

Схема контура

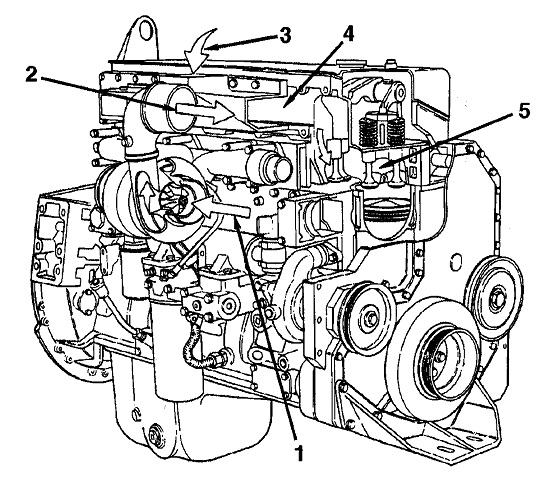

Система впуска воздуха - Двигатели STC

1. Подача впускного отфильтрованного воздуха к турбонагнетателю
2. Подача воздуха от турбонагнетателя к воздушному вторичному охладителю

3. Воздушный вторичный охладитель
4. Впускной коллектор
5. Отверстия впускного клапана.

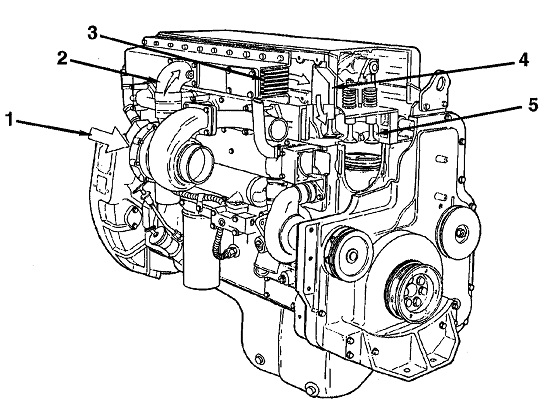

Система впуска воздуха - Двигатели CELECT™ Plus

1. Подача впускного отфильтрованного воздуха к турбонагнетателю
2. Подача воздуха от турбонагнетателя к воздушному вторичному охладителю
3. Подача впускного воздуха от воздушного вторичного охладителя к впускному коллектору
4. Впускной коллектор
5. Отверстия впускного клапана.

Схема контура, система выпуска отработавших газов

Схема контура

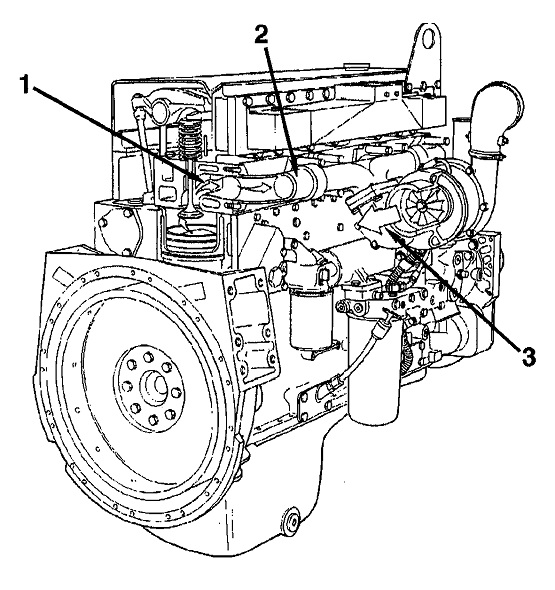

Система выпуска отработавших газов - STC и CELECT™ Plus
1. Отверстия выпускного клапана
2. Выхлопной коллектор

3. Выпуск отработавших газов из турбонагнетателя.

Схема циркуляции, пневмосистема

Схема циркуляции

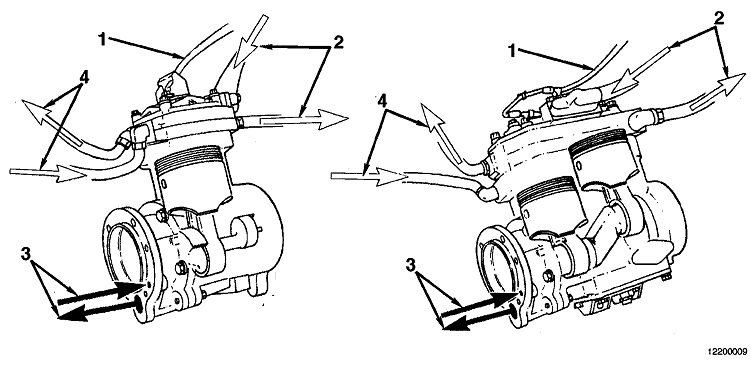

Пневмосистема - Holset

1. Сигнальная линия воздушного регулятора
2. Сжатый воздух
3. Смазка
4. Охлаждающая жидкость

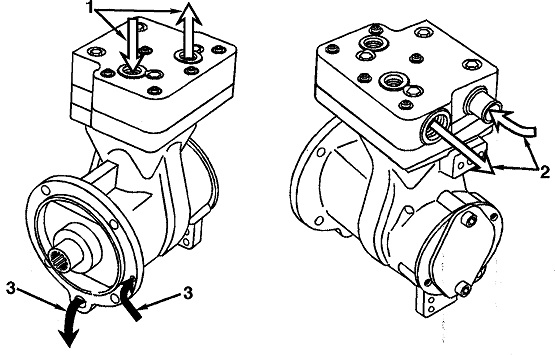

Пневмосистема - Камминз

1. Охлаждающая жидкость
2. Сжатый воздух
3. Смазка.
