Составление предельных погрешностей в зубчатых передачах часовых механизмов, рассчитанных из эксплутационных требований, с погрешностями изготовления (1963 год)

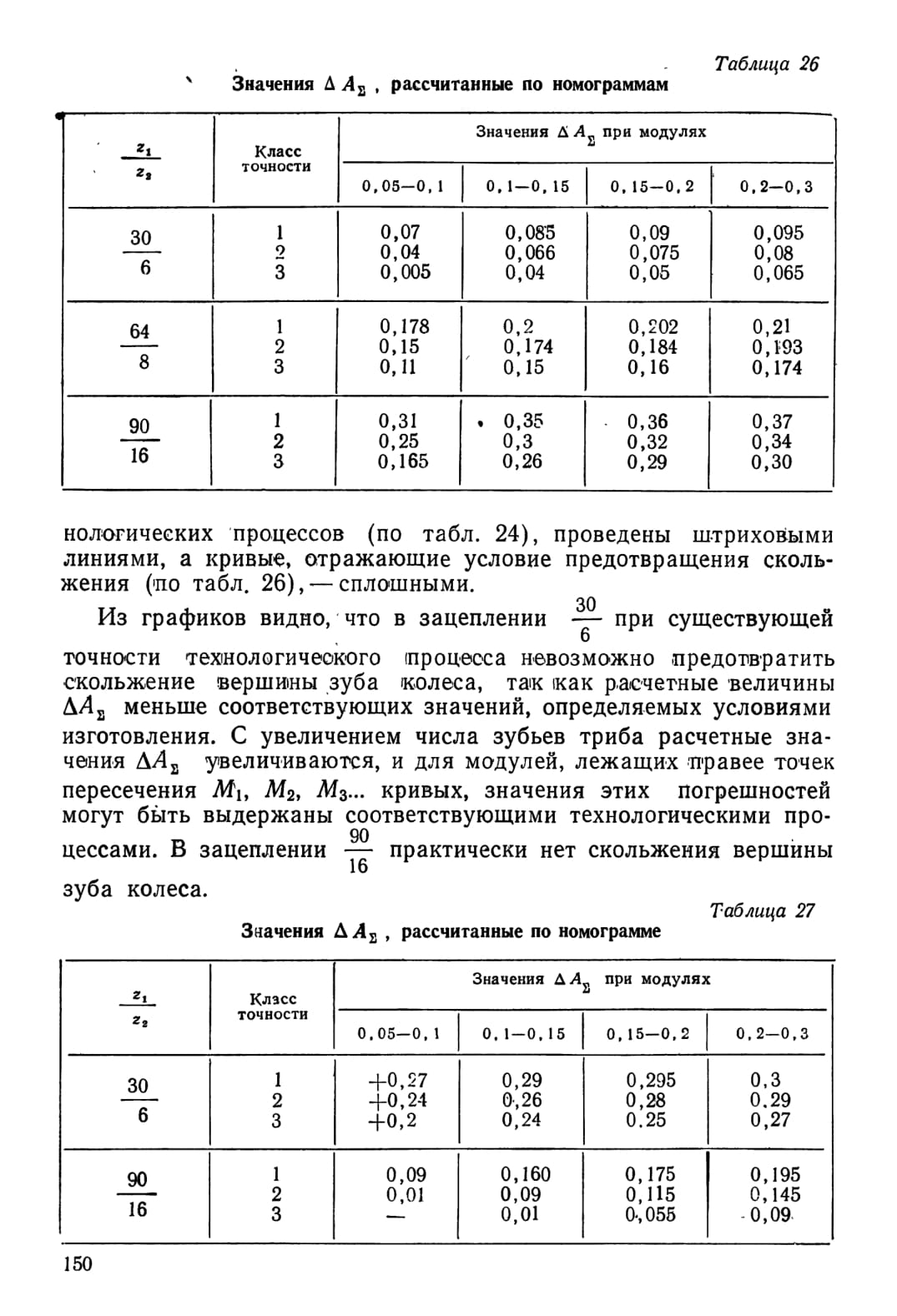

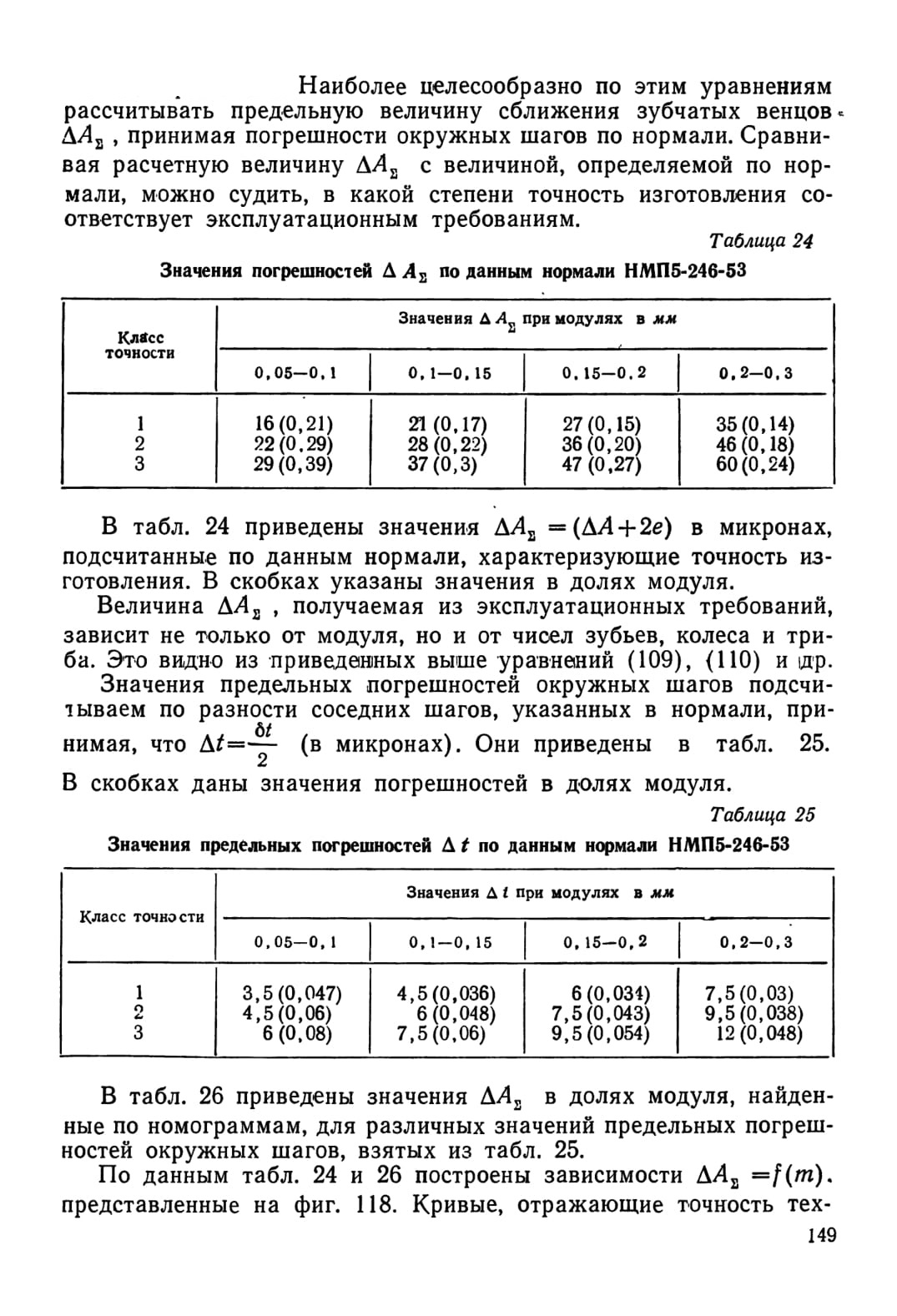

По отраслевой нормали НМП5-246-53 (* Нормаль разработана на основе результатов, полученных С. В. Тарасовым при исследовании точности изготовления часовых зубчатых колес.) предусмотрено 3 класса точности. Предельные отклонения и допуски в каждом классе точности, соответствующие различным технологическим процессам, представлены в зависимости от модуля. Относительные предельные погрешности всех размеров с уменьшением модуля возрастают.

В уравнения (111) и (124) для расчета предельных погрешностей из эксплуатационных требований входят погрешности не скольких размеров: окружных шагов, межцентровые расстояния и эксцентрицитеты.

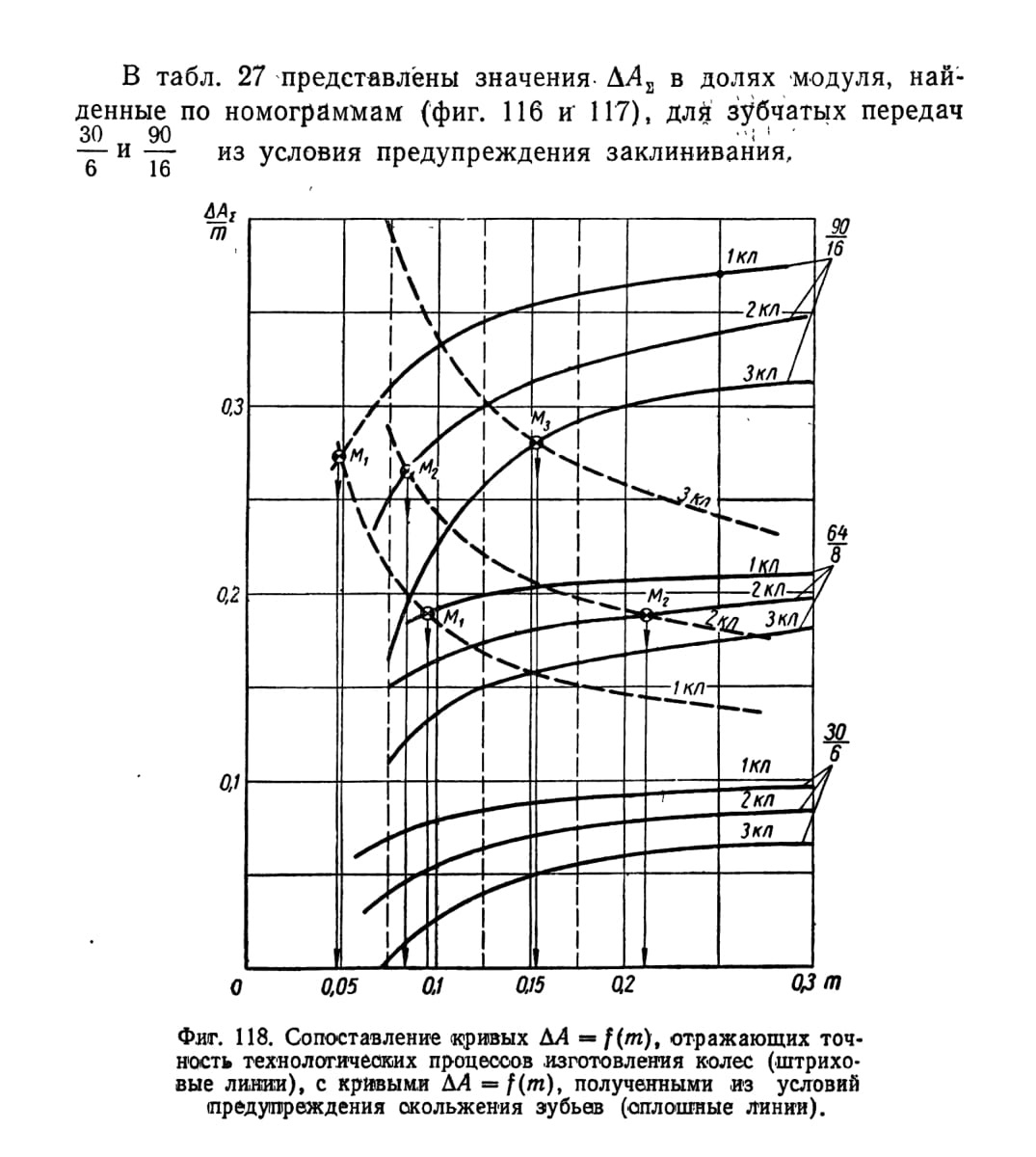

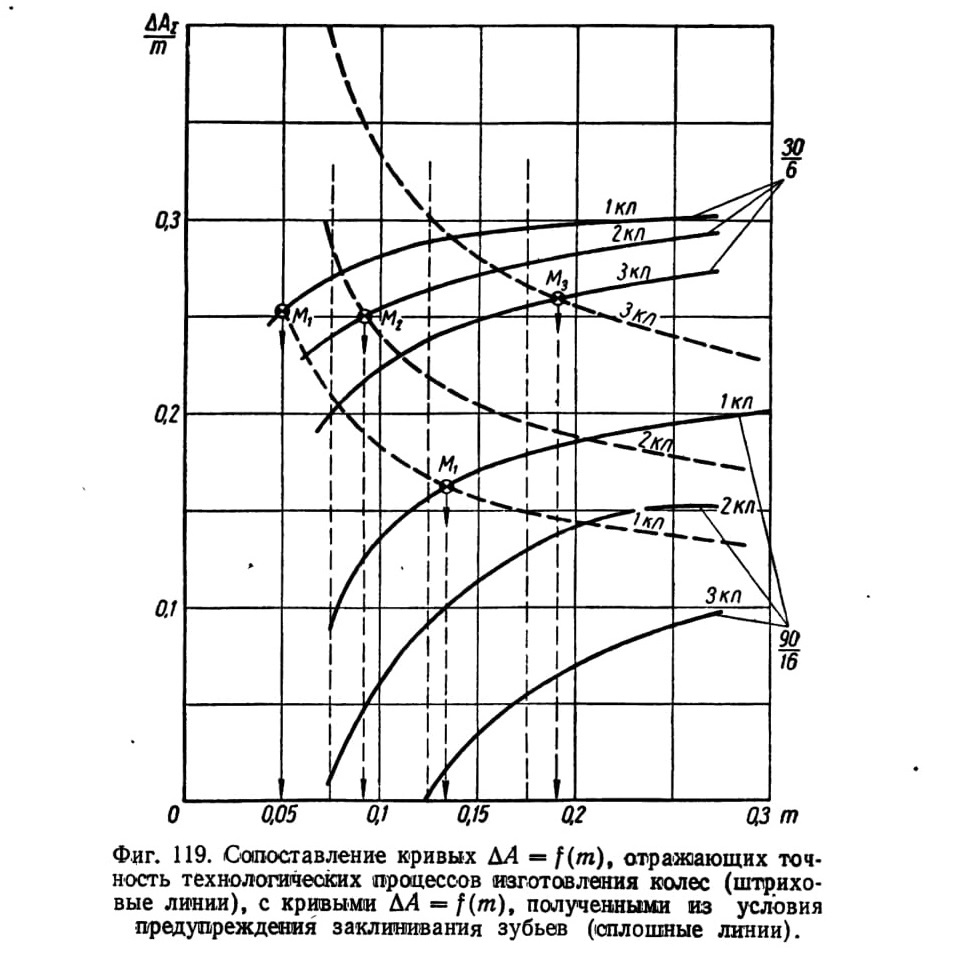

Графики, построенные по данным табл. 24 и 27, представлены на фиг. 119. Из графиков видно, что с увеличением числа зубьев триба при одновременном уменьшении модуля вероятность заклинивания увеличивается. Для предотвращения заклинивания требуется очень точное соблюдение межцентровых расстояний и значительное уменьшение радиальных биений. С уменьшением числа зубьев триба вероятность заклинивания уменьшается. Точки пересечения M1, М2, М3... кривых, так же, как и на фиг. 118, определяют предельные значения модулей. Для модулей, лежащих

правее этих значений, технологические процессы могут обеспечить взаимозаменяемость из условия предупреждения заклинивания.

Пользуясь приведенным методом сопоставления эксплуатационных и технологических данных в отношении точности зубчатых зацеплений, можно решить вопрос о состоянии взаимозаменяемо

сти. Можно установить также, насколько требуется повысить точность соответствующих технологических процессов для обеспечения полной взаимозаменяемости, исходя из тех или иных эксплуатационных требований.
