Глава 4 Расчёт допусков в часовых зубчатых передачах (1963 год)

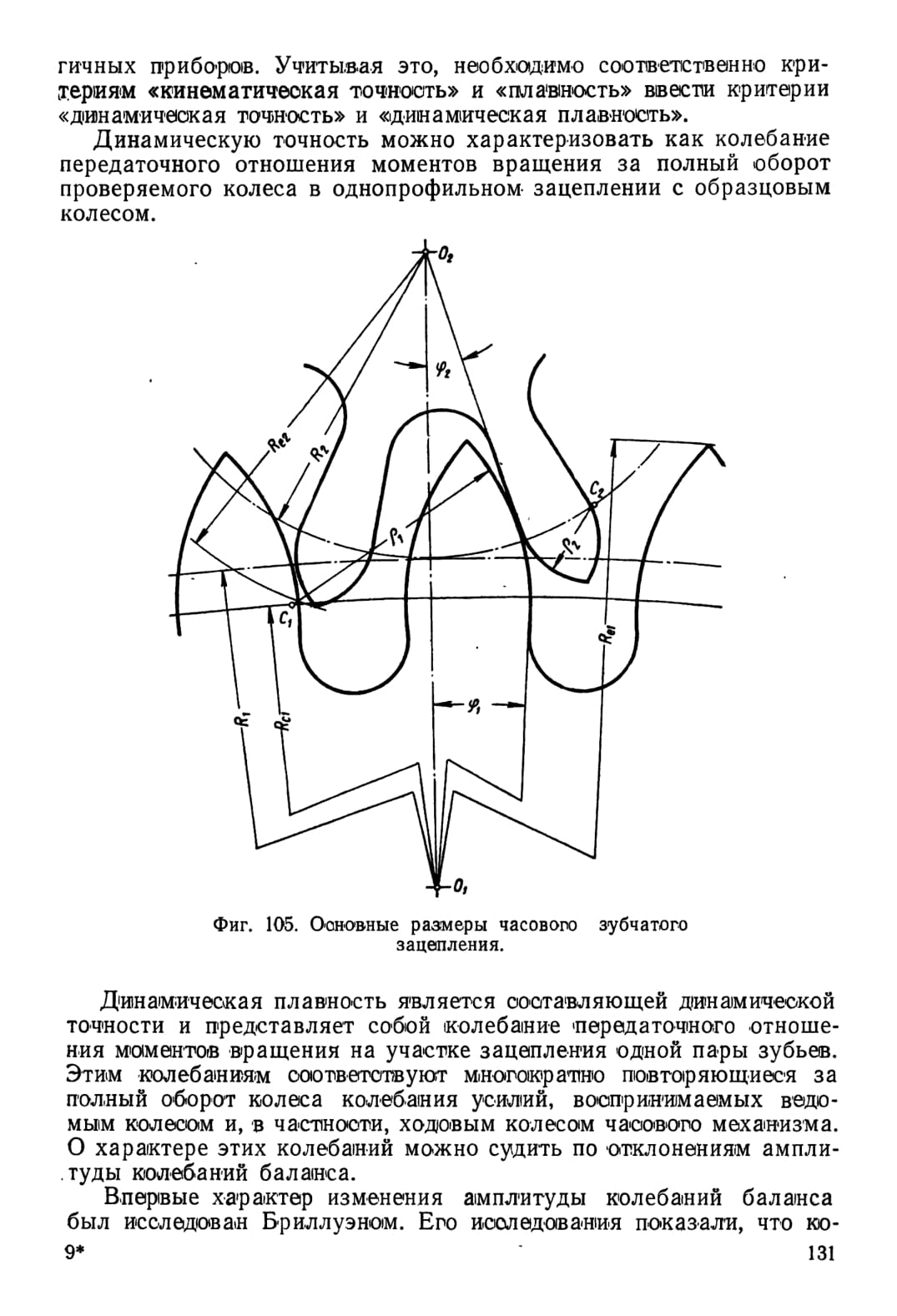

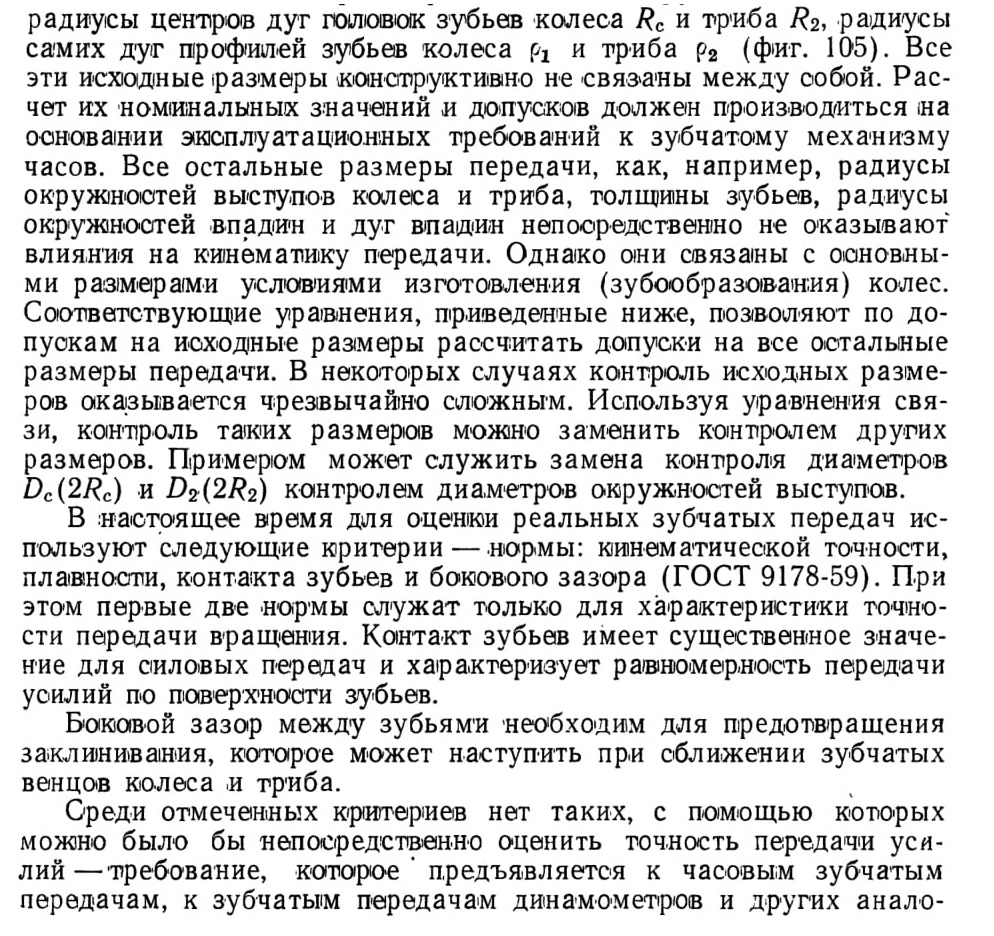

Основными размерами, от которых непосредственно зависят кинематика и динамика зубчатых передач с часовым профилем зуба, являются межцентровое расстояние А, окружные шаги t1 и t2,

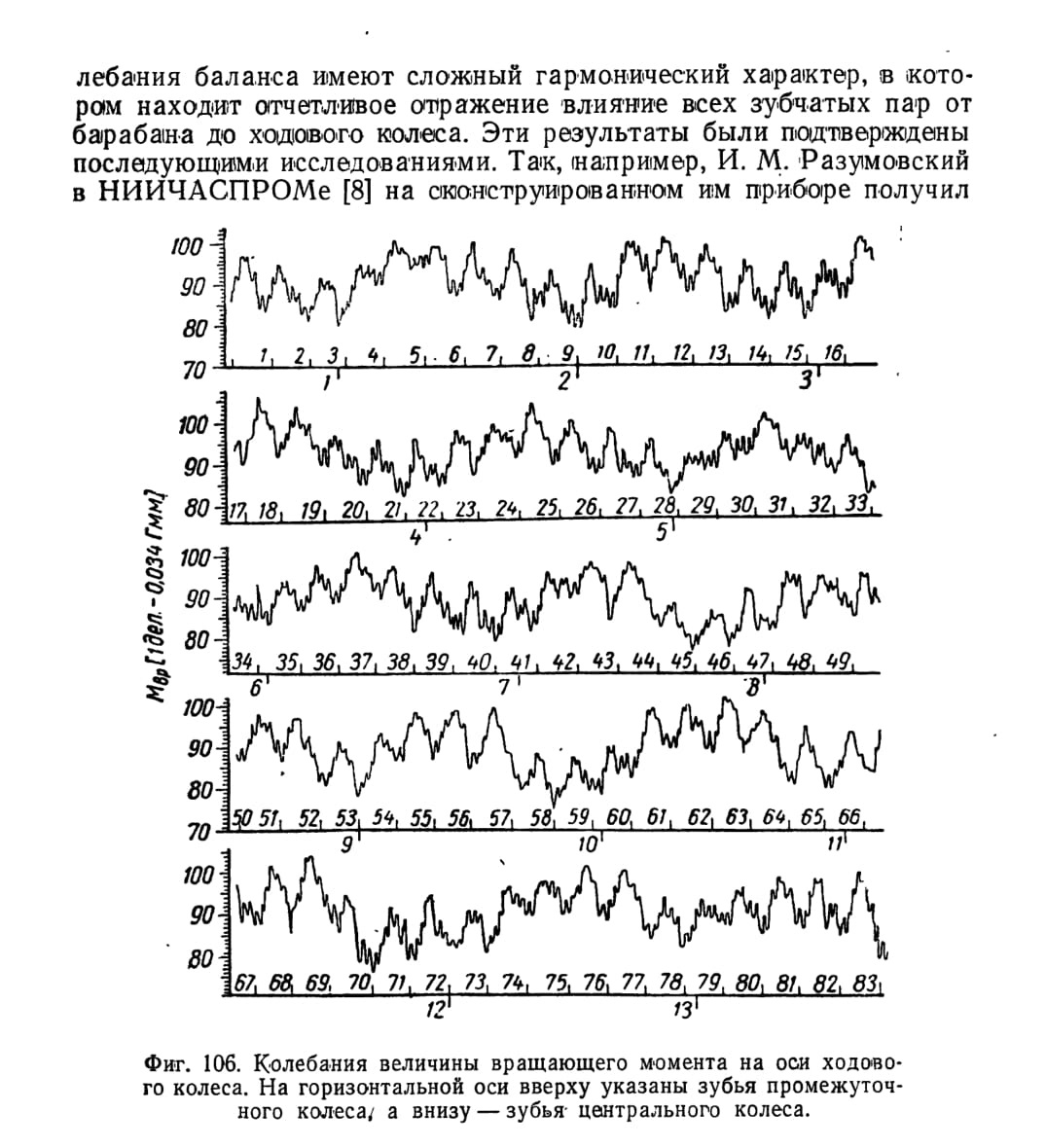

запись колебаний вращающего момента на оси ходового колеса (фиг. 106). На фигуре отчетливо видно совпадение периодов колебаний отдельных гармоник с продолжительностью зацеплений отдельных зубьев различных зубчатых пар механизма часов. Отсюда следует, что величины отклонений вращающих моментов ходового колеса и соответствующих им отклонений амплитуды колебаний баланса целиком зависят от погрешностей зубчатых передач от барабана до ходового колеса. Зная допустимые величины отклонения амплитуды колебаний баланса, можно установить предельные значения погрешностей размеров зубчатых передач.
