Ремонт часов (1968 год) - приложения











Приложение 1

Таблица 1 Размеры лопаточных маслодозировок



Индекс

маслодозн-

ровок

Размеры лопаточек

мм

ширина

толщина

длина

МД-1

0,20

0,1

0,3

МД-2

0,25

0,15

0,5

МД-3

0,30

0,15

0,7

МД-4

0,40

0,2

0,9

МД-5

0,55

0,2

1,2

МД-6

1,0

0,2

1,2

МД-7

1,5

0,3

1,7

МД-8

2,0

0,3

2,2

МД-9

3,0

0,4

3,2



Маслодозировки МД-1, МД-4 применяются в основном для смазывания женских и мужских наручных часов; маслодозировки МД-3—МД-5 — для смазывания малогабаритных будильников, а МД-6—МД-9 — крупногабаритных часов (настенных напольных).

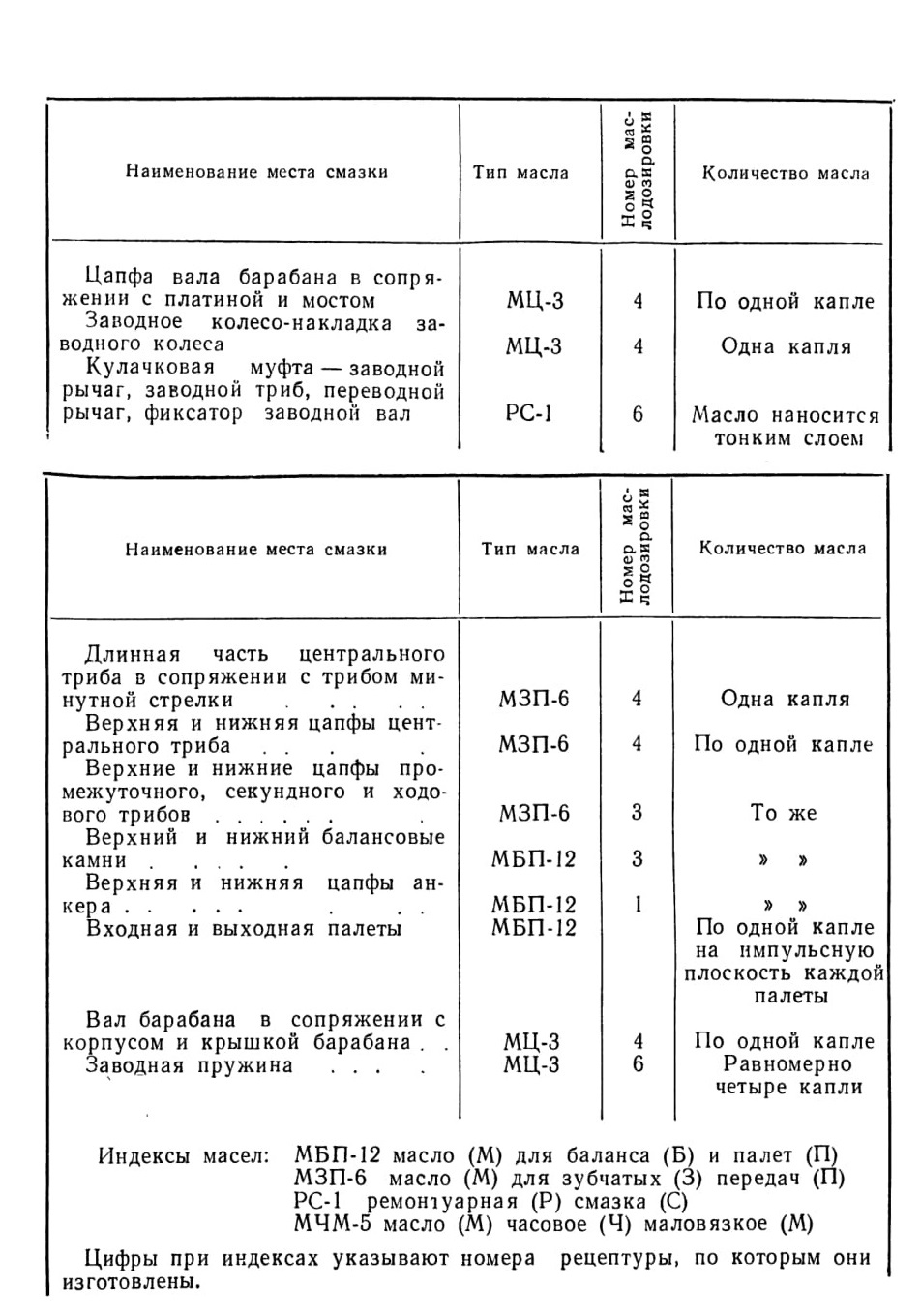

Таблица 2

Места смазки часов среднего калибра, номера маслодозировок и количество капель масла











Приложение 2



Шифр механизма часов

00 — без секундной стрелки;

01 — без секундной стрелки с противоударным устройством;

02 — с боковой секундной стрелкой;

03 — с боковой секундной стрелкой и противоударным устройством;

04 — с боковой секундной стрелкой и календарным устройством;

05 — с боковой секундной стрелкой, противоударным устройством и календарем;

06 — с цифровым показанием времени;

07 — с вращающимся диском, заменяющим секундную стрелку, и противоударным устройством;





08 — с центральной секудной стрелкой;

09 — с центральной секундной стрелкой и противоударным устройством;

10 — с центральной секундной стрелкой, противоударные,

антимагнитные;

11—с центральной секундной стрелкой, противоударным

устройством с подсветом циферблата;

12 — с центральной секундной стрелкой, противоударным

и сигнальным устройствами (звонок);

13 — с центральной секундной стрелкой и календарем;

14 — с центральной секундной стрелкой, противоударным

устройством и календарем;

15 — с автоподзаводом, центральной секундной стрелкой и противоударным устройством;

16 — с автоподзаводом, центральной секундной стрелкой, противоударным устройством и календарем;

17 — с однострелочным секундомером, центральной секундной стрелкой, боковыми: секундной стрелкой, текущим временем и стрелкой счета времени.













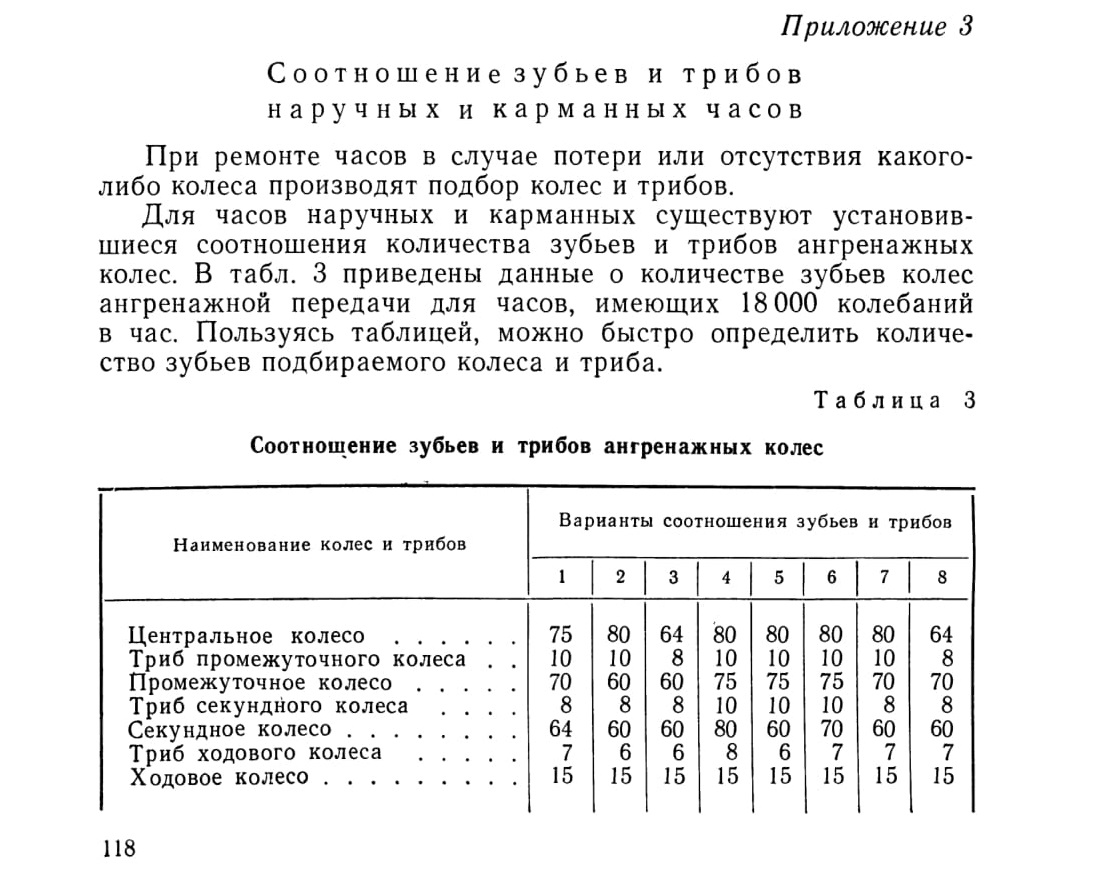

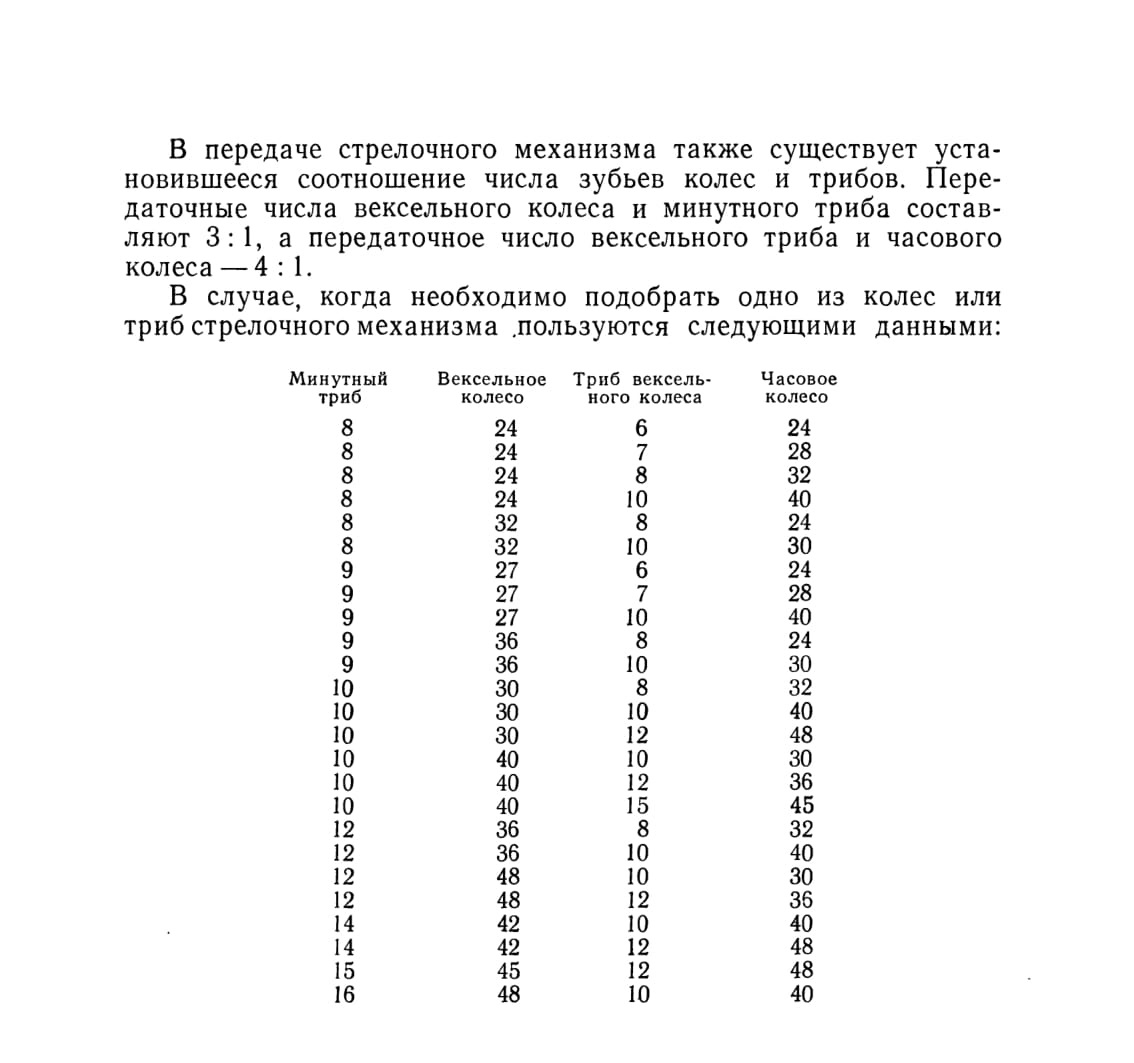

Приложение 4

Выписка из технических условий на ремонт часов завода «Мосремчас»

1. На ремонт наручных и карманных часов

1. Заводной механизм часов должен обеспечивать легкую и плавную заводку пружины.

2. Не допускается биение барабана, колес и баланса, заметное невооруженным глазом.

3. Вертикальные и горизонтальные люфты осей и трибов должны обеспечить слаженность действия механизма.

4. Баланс должен быть строго уравновешен.

5. Плоскость волоска должна быть параллельна плоскости баланса. Не допускается трение брегета о балансовый мост или о центральное колесо.




6. Взаимодействие анкера и баланса должно исключить возможность «заскока».

7. Посадка минутного триба на оси центрального колеса должна быть плотной, «на замке».

8. Цапфы трибов и осей должны иметь зеркальную полировку.

9. Не допускается намагниченность деталей.

10. Механизм перевода стрелок должен обеспечивать переключение заводной головки с положения «завод» на «перевод» и обратно;- самопроизвольное переключение не допускается.

11. Перевод стрелок должен быть плавным, обеспечивающим их точную установку.

12. При переводе стрелок в направлении, противоположном их нормальному движению, часы могут остановиться, но после переключения заводной головки в положение «завод» часы вновь должны начать действовать без дополнительных толчков.

13. Показания часовой стрелки должны соответствовать показаниям минутной стрелки. Стрелки часов не должны касаться друг друга, а также стекла и циферблата.

14. Часы, заводная пружина которых полностью спущена, должны начать действовать без каких-либо внешних воздействий после 5—6 полных оборотов заводной головки.

15. Крепление механизма в корпусе должно быть прочным, исключающим его перемещение и качание при заводе часов и обеспечивающим переключение заводной головки с «завода» на «перевод» и обратно.

16. Стекло должно быть чистым, прозрачным, плотно сидеть в ободке и не должно смещаться или проворачиваться от руки.

Допускается подклейка стекла специальным клеем или бесцветным лаком, исключающим возможность проникновения пыли или влаги.

17. Крышка и ободок корпуса должны иметь плотную посадку, осуществляемую вручную.

В часах с герметичным корпусом крышка должна быть завинчена ключом до отказа. Плотность посадки стекла и заводной головки с сальником должна обеспечить пылевлагонепро-ницаемость корпуса часов.

18. Не допускается наличие в часах деталей, покрытых коррозией.

19. Смещение регулятора от центра не должно превышать двух делений шкалы.

20. Смазку часов производят в соответствии со специальной инструкцией по смазке часовых механизмов.





II. На ремонт будильников и настенных часов



1. Заводной механизм будильников и настольных часов должен обеспечить безотказную заводку пружин.

2. Показания часовой стрелки должны соответствовать показаниям минутной стрелки. При совмещении часовой и минутной стрелок на цифре 12 допускается отклонение в показаниях не более чем на половину наименьшего деления шкалы циферблата. Стрелки не должны касаться друг друга, а также стекла и циферблата.

3. Не допускается биение колес и баланса, заметное невооруженным глазом.

4. Вертикальные и горизонтальные зазоры колес и трибов должны обеспечить плавный «скат» колесной системы.

5. Баланс должен быть строго уравновешен.

6. Взаимодействие системы баланс-анкер должно исключать возможность «заскока» импульсного камня (или штифта).

7. Баланс будильника и настольных часов при любой степени заводки пружины не должен «пристукивать», т. е. ударять импульсным камнем или штифтом о рожок анкера при своем предельном отклонении от положения равновесия.

8. Цапфы трибов и осей должны быть отполированы до зеркального блеска.

9. Фрикционная пружина центрального колеса и шайбы, закрепляющие эту пружину, должны обеспечивать натяжение, необходимое для передвижения оси центрального колеса вместе с минутным трибом и вращение стрелочных колес.

10. Сигнальный вал с фрикционной пружиной должен обеспечивать надежность подачи сигнала в заранее установленное время.

11. Плоскость волоска должна быть параллельна плоскости баланса. Все витки волоска должны быть расположены на достаточном расстоянии друг от друга, чтобы при максимальной амплитуде, колебаний баланса они не соприкасались.

12. Циферблат будильника и настольных часов должен быть установлен без заметного перекоса и без смещения относительно оси центрального колеса.

13. Стекло должно быть чистым и прозрачным и не иметь дефектов, препятствующих передвижению стрелок.

14. Стекло должно быть плотно прижато к корпусу.

15. Крепление механизма в корпусе будильника и настольных часов должно быть прочным, исключающим возможность его перемещения или качания.

16. Не допускается наличие в будильниках и настольных часах деталей, покрытых коррозией.

17. Смазывать будильники и настольные часы нужно в строгом соответствии со специальной инструкцией.

18. Будильники и настольные часы должны работать безотказно при температурах внешней среды от —5° до +40°С.

19. Отклонения во времени от заранее установленного момента подачи сигнала допускается не более ±5 мин.

20. Продолжительность сигнала от одной полной заводки пружины должна быть не менее 20 сек.

21. Продолжительность хода будильников и настольных часов от одной полной заводки пружины должна быть: для будильников и настольных часов с суточным заводом — не менее 30 ч., для будильников и настольных часов с недельным заводом— не менее 168 ч.

22. Регулировка точности хода будильника градусником при перемещении его от среднего положения до крайнего в обе стороны должна обеспечивать возможность изменения суточного хода не менее чем на ±3 мин.*

* При регулировке точности хода в процессе ремонта отклонение градусника от среднего положения не должно превышать половины угла наибольшего смещения.





Приложение 5
Положение о гарантии на часы после ремонта

При выполнении ремонта часов, предприятия ремонта гарантируют исправную их работу в течение сроков, установленных этим предприятием.

На заводе «Мосремчас» гарантия за качественное исполнение ремонта установлена: на будильники и настольные часы от .6 до 9 месяцев, на малогабаритный будильник 18 месяцев, на карманные и наручные часы от 6 до 18 месяцев, на настенные, настольные и напольные часы — от 12 до 18 месяцев.

Мастерские завода в течение периода, указанного в гарантии, гарантируют заказчикам при условии правильного обращения с часами точность суточного хода в пределах: для наручных часов с диаметром механизма до 20 мм ±2 мин\ для наручных часов с диаметром механизма от 20 мм и выше ±1 мин; для будильников и настольных-часов (на камнях) ±2 мин и для настенных и напольных часов ± 1 мин.

ЛИТЕРАТУРА

1. Тагиров С. М. Конструкция и технологическая сборка механических часов. М., Машгиз, 1960.

2. Трояновский В. В. Ремонт часов. М., Машгиз, 1961.

3. П и н к и н А. М. Ремонт часов. М., КОИЗ, 1957.

4. Б е л я к о в И. С., К р е п с С. Е., С у р и н П. Д. Ремонт часов. М.,

изд-во «Легкая индустрия», 1964.

5. Дональд де-Карл ь. Руководство по ремонту часов. М., изд-во «Машиностроение», 1965.
