НАРУЧНЫЕ ЧАСЫ. ДЕФЕКТЫ, ПОДЛЕЖАЩИЕ ИСПРАВЛЕНИЮ

Сорван наружный замок пружины. Его изготовляют следующим образом. Отпускают (отжигают) край пружины на 5 мм до синего цвета. Намечают острым пуансоном отверстие в середине отпущенного куска и просверливают его сверлом диаметром 0,3—0,5 мм.

Затем кусок старой пружины 8 мм длины, одинаковой ширины с поврежденной отпускают до синего цвета и проделывают отверстие аналогично предыдущему.

Снимают заусеницы, образовавшиеся на пружинах после сверления, делают зенковки, приготовляют штифт и приклепывают изготовленный замок острым краем к пружине. Наружный конец пружины и замка закругляют напильником.

Это делается для того, чтобы не заедала пружина внутри барабана. Круглозубцами следует придать концу ‘пружины и замку полукруглую форму.

Для того чтобы наметить отверстие и заклепать пружину, край ее кладут на стол и ударом молоточка по пуансону делают углубление на пружине.

Откусив кусачками головку от железной булавки, последнюю зажимают ручными тисочками и на финагле, зажатом в настольных тисках, отпиливают штифт конической формы. Пружину с замком надевают на штифт. Штифт вместе с пружинами вынимают из ручных тисочков и завинчивают в настольные тиски, оставляя маленький зазор между пружиной и тисками. Пуансоном с отверстием слегка набивают пружину на штифт до отказа, затем кусачками откусывают верхнюю часть штифта немного выше основания пружины, подправляют штифт мелким напильником и расклепывают его. Головка штифта должна быть плоской и маленькой.

Поломан внутренний конец пружины на один

оборот. В этом случае используют старую пружину: наружный конец делают внутренним, внутренний — наружным. Нагревают над спиртовкой или свечкой наружный конец пружины (10—12 мм) до синевы. Конец пружины не должен быть закаленным. Его нужно отшлифовать, предварительно очистив от окалины.

Трехгранным концом кернера делают небольшое углубление в том месте, где должно быть отверстие, загибают колено, чтобы углубление оказалось на сгибе и круглым напильником 3 пропиливают отверстие (рис. 77). Диаметр отверстия для внутреннего конца пружины делают немного больше диаметра крючка вала барабана. Внутренним углам отверстий, выходящим  сзади крючка вала барабана, следует придавать полукруглую форму. Наружные углы пружины нужно округлять, для того чтобы они не упирались на крышку и дно барабана. Сгибать пружину для зацепления на валу следует, как указано на рис. 78.

Навить пружину можно специальной машинкой. Если ее нет, старый барабан от часов разрезают с боку (см. рис. 79), вставляют в барабан вал от данных часов и на ручных тисочках закрепляют с наружной стороны вал. Зацепляют отверстие пружины за крючок вала, правой рукой поворачивая от себя тисочки и навивая па вал пружину, а указательным пальцем левой руки придерживая пружину.

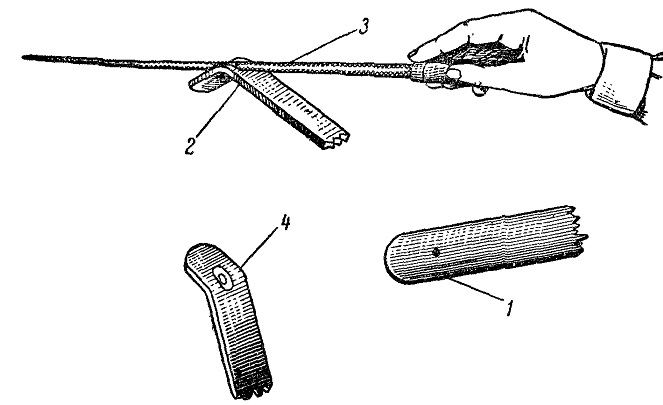

Рис. 77, Изготовление внутреннего отверстия заводной пружины:
1 — пружина с углублением; 2 — пропиловка отверстия в пружине; 3 — напильник; 4 — пружина с изготовленным отверстием

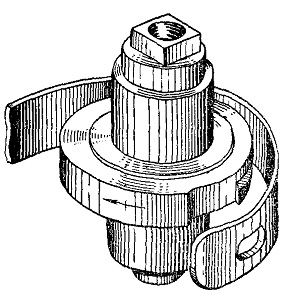

Рис. 78. Вид правильно согнутой пружины

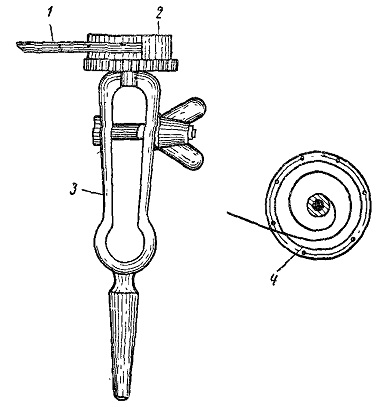

Рис. 79. Приспособление для навивки пружины:
1 — пружина; 2 — барабан; 3 —тисочки; 4— навитая пружина
