НАСТОЛЬНЫЕ ЧАСЫ (УСТРОЙСТВО МЕХАНИЗМА)

Колесная передача настольных часов

 (рис.19) расположена между двумя платинами. Она состоит из колес: центрального 4, промежуточного 3 и секундного 2 и соответствующих трибок к каждому колесу.

Колесная передача служит для передачи движения от заводной пружины к стрелочному механизму, спуску и колебательной системе. Центральное колесо (рис. 20) состоит из оси I, трибки 5, колеса 4 и фрикционной пружины 2. Центральное колесо и трибка связаны с осью при помощи фрикционной пружины, вследствие чего ось вращается вместе с колесом и трибкой. При переводе стрелок вращается только одна ось.

Рис. 19. Механизм со снятой задней платиной (колесная передача):
1 — анкерное колесо; 2 — секундное колесо; 3 — промежуточное колесо; 4 — центральное колесо; 5 — заводное колесо; 6 — заводная пружина

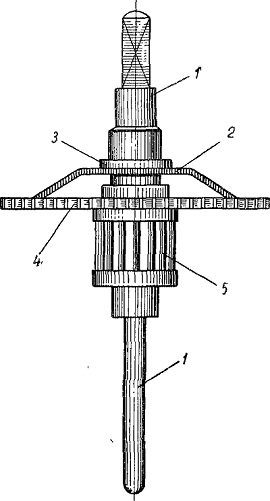

Рис. 20. Центральное колесо:
1 — ось; 2 — фрикционная пружина; 3 — опорная шайба; 4 — центральное колесо: 5 — трибка
