Часы кварцевые наручные с механизмом 1656А

Технические характеристики

Калибр механизма, мм......... 16(15,3x17,8)

Высота механизма, (без источника питания), мм ............. 2,5

Индикация времени ........... стрелочная

Стрелка секундная ............ центральная

Номинальная частота задающего

кварцевого генератора, Гц ...... 32768

Напряжение питания часов, В .. . 1,5

Средний ток, потребляемый часами в режиме работы, мкА, не более 1,2 Средний ток, потребляемый часами в режиме обнуления (вал переводной в положении „перевод
стрелок“), мкА, не более ....... 0,5

Суточный и средний суточный ход часов при температуре (25±5) °С, с/сут, не более ................ ±1

Срок энергетической автономности, месяцев, не менее ............. 18

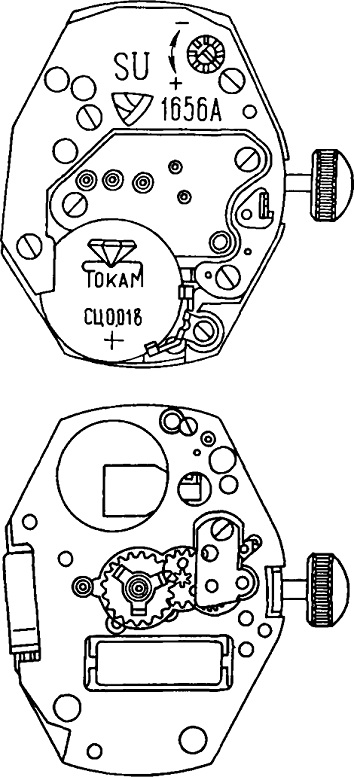

Рис 64. Механизм часов 1656А

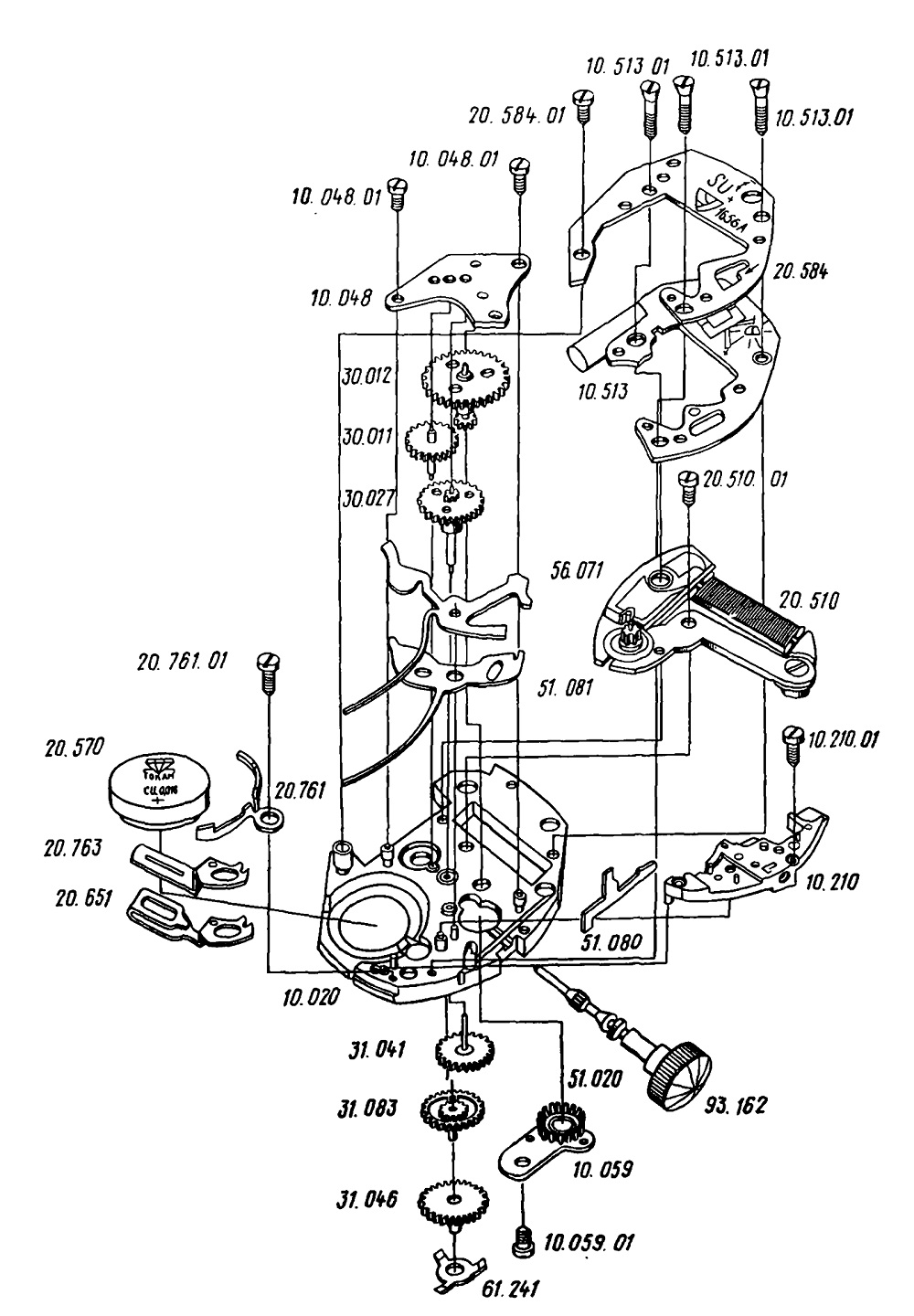

Рис. 65. Детали и сборочные единицы механизма 1656А

10.020 - платина; 10.048 - мост колесной передачи; 10.048.01 - винт моста колесной передачи; 10.059 - мост колеса переводного; 10.059.01 - винт моста колеса переводного; 10.210 - накладка; 10.210.01 - винт накладки; 10.513 - блок кварцевого генератора; 10.513.01 - винт блока кварцевого генератора; 20.510 - шаговый двигатель; 20.510.01 - винт шагового двигателя; 20.570 - источник питания; 20.584 - экран магнитный; 20.584.01 - винт экрана магнитного; 20.651 - прокладка источника питания; 20.761 - токосъемник боковой; 20.761.01 - винт токосъемника бокового; 20.763 - токосъемник нижний; 30.011 - колесо передаточное; 30.012 - колесо промежуточное; 30.027 - колесо секундное; 31.041 - колесо минутное; 31.046 - колесо часовое; 31.083 - колесо центральное; 51.020 - вал переводной; 51.080 - пластина; 51.081 -рычаг переключения; 56.071 - рычаг обнуления; 61.241 - фольга; 93.162 - головка переводная
