Возможные неисправности механизма перевода стрелок  кварцевых наручных часов 1356

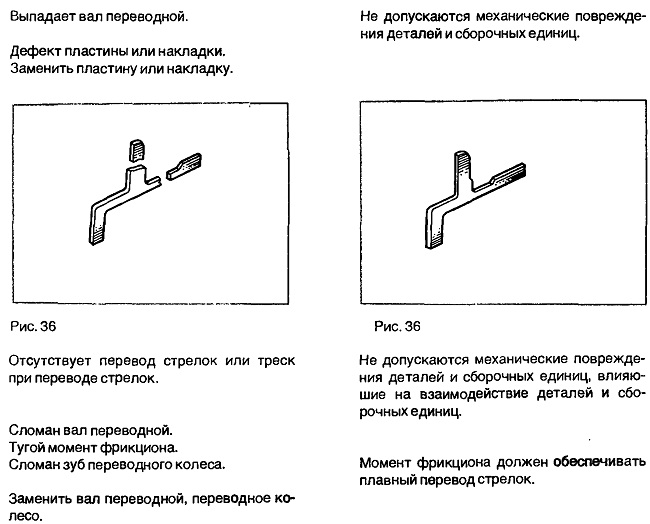

Выпадает вал переводной.

Дефект пластины или накладки. Заменить пластину или накладку.
Не допускаются механические повреждения деталей и сборочных единиц.
Отсутствует перевод стрелок или треск при переводе стрелок.
Сломан вал переводной.

Тугой момент фрикциона.

Сломан зуб переводного колеса.

Заменить вал переводной, переводное колесо.
Не допускаются механические повреждения деталей и сборочных единиц, влияющие на взаимодействие деталей и сборочных единиц.

Момент фрикциона должен обеспечивать плавный перевод стрелок.

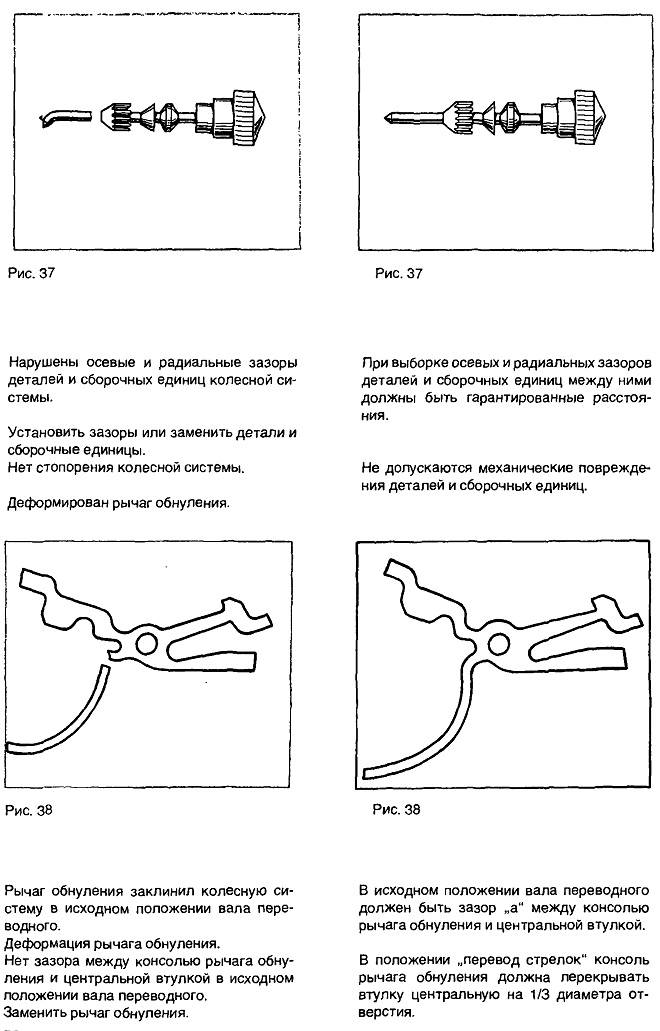

Нарушены осевые и радиальные зазоры деталей и сборочных единиц колесной системы.

Установить зазоры или заменить детали и сборочные единицы.

Нет стопорения колесной системы.

Деформирован рычаг обнуления.
Рычаг обнуления заклинил колесную систему в исходном положении вала переводного.

Деформация рычага обнуления.

Нет зазора между консолью рычага обнуления и центральной втулкой в исходном положении вала переводного.

Заменить рычаг обнуления.
При выборке осевых и радиальных зазоров деталей и сборочных единиц между ними должны быть гарантированные расстояния.
Не допускаются механические повреждения деталей и сборочных единиц.
В исходном положении вала переводного должен быть зазор „а“ между консолью рычага обнуления и центральной втулкой.

В положении „перевод стрелок" консоль рычага обнуления должна перекрывать втулку центральную на 1/3 диаметра отверстия.

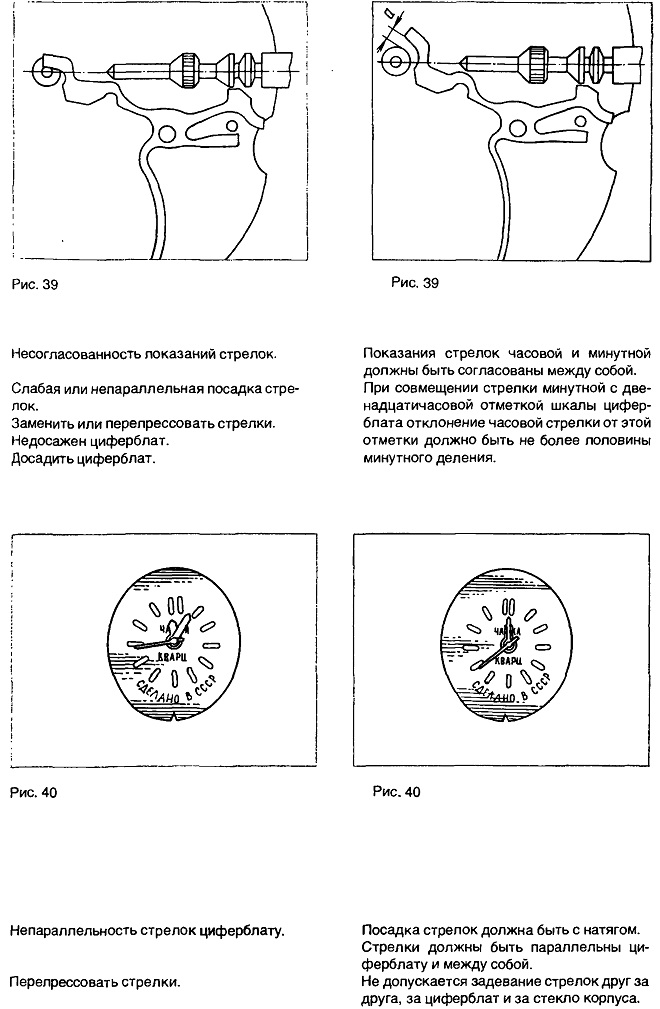

Несогласованность показаний стрелок.

Слабая или непараллельная посадка стрелок.

Заменить или перелрессовать стрелки. Недосажен циферблат.

Досадить циферблат.

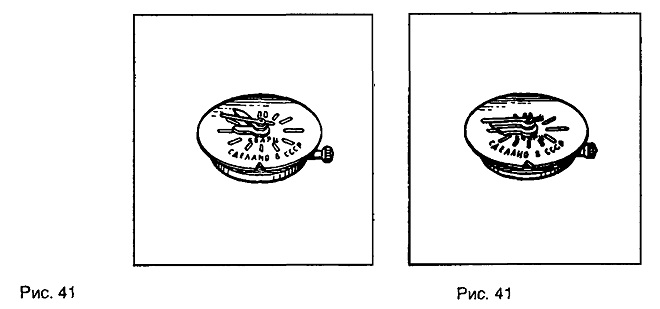

Непараллельность стрелок циферблату. Перелрессовать стрелки.
Показания стрелок часовой и минутной должны быть согласованы между собой. При совмещении стрелки минутной с две-надцатичасовой отметкой шкалы циферблата отклонение часовой стрелки от этой отметки должно быть не более половины минутного деления.
Посадка стрелок должна быть с натягом. Стрелки должны быть параллельны циферблату и между собой.

Не допускается задевание стрелок друг за друга, за циферблат и за стекло корпуса.
