Часы с механизмом 1356

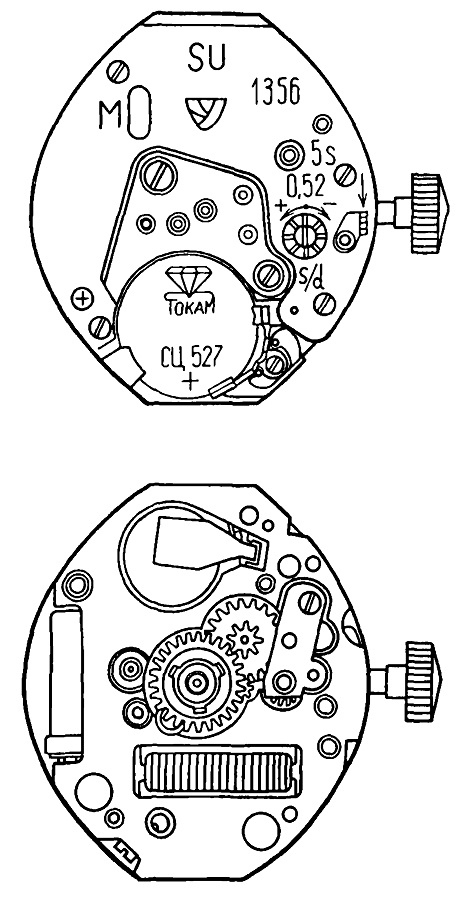

Рис. 18. Механизм часов 1356




Технические характеристики
Калибр механизма, мм............................................ 13

Высота механизма, мм............................................ 2,9

Индикация времени.............................................. стрелочная

Стрелка секундная .............................................. центральная

Номинальная частота задающего кварцевого генератора, Гц........... 32768

Напряжение питания часов, В ..................................... 1,5

Средний ток, потребляемый часами в режиме работы, мкА, не более____ 1,2

Средний ток, потребляемый часами в режиме обнуления (вал переводной

в положении „перевод стрелок"), мкА, не более...................... 0,5

Суточный и средний суточный ход часов при температуре (25±5) °С, с/сут,

не более ....................................................... ±1

Срок энергетической автономности, месяцев, не менее................ 18

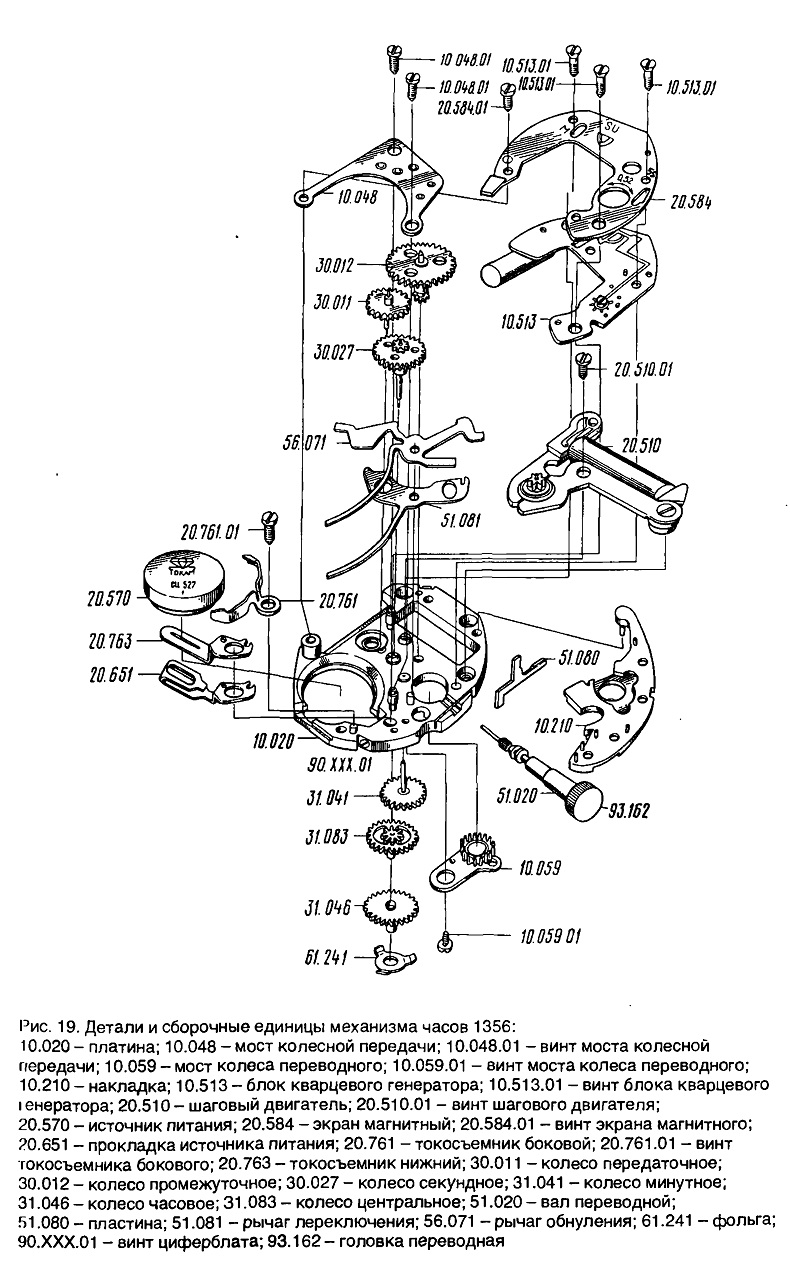

Рис. 19. Детали и сборочные единицы механизма часов 1356:
10.020 - платина; 10.048 - мост колесной передачи; 10.048.01 - винт моста колесной передачи; 10.059 - мост колеса переводного; 10.059.01 - винт моста колеса переводного; 10.210 - накладка; 10.513 - блок кварцевого генератора; 10.513.01 - винт блока кварцевого генератора; 20.510 - шаговый двигатель; 20.510.01 - винт шагового двигателя;

20.570 - источник питания; 20.584 - экран магнитный; 20.584.01 - винт экрана магнитного; ?0.651 - прокладка источника питания; 20.761 - токосъемник боковой; 20.761.01 - винт токосъемника бокового; 20.763 - токосъемник нижний; 30.011 - колесо передаточное;

30.012 - колесо промежуточное; 30.027 - колесо секундное; 31.041 - колесо минутное;

31.046 - колесо часовое; 31.083 - колесо центральное; 51.020 - вал переводной;

51.080 - пластина; 51.081 - рычаг переключения; 56.071 - рычаг обнуления; 61.241 - фольга; 90.ХХХ.01 - винт циферблата; 93.162- головка переводная
